Основания и фундаменты 9 этажного здания

ДВФУ, промышленное и гражданское строительство, основания и фундаменты, 2013

Цель данного курсового проекта – проектирование и расчет фундаментов для жилого 9 этажного здания с несущими кирпичными стенами.
Размеры в плане 12х54м.
Здание имеет подвал в осях 10-18. Отметка пола подвала – 2,20 м. Отметка пола первого этажа 0,00 м на 0,5 м выше отметки спланированной поверхности земли.
Место строительства – г. Владивосток. Заданы отметки природного рельефа – 84,8 м и уровня грунтовых вод -79,4м .
Также известны инженерно-геологические условия, физические характеристики грунтов и их гранулометрический состав.
В ходе разработки курсового проекта необходимо рассчитать два типа фундаментов: мелкого заложения и свайный.
Для фундаментов мелкого заложения проводятся расчеты: определение физико-механических свойств грунтов, оценка грунтовых условий строительной площадки, расчет размеров и выбор вариантов фундаментов, расчет оснований по деформациям, расчет осадки.
Для разработки свайных фундаментов: расчет размеров ростверков, определение осадки свайных фундаментов, подбор оборудования для погружения свай и расчетный отказ.

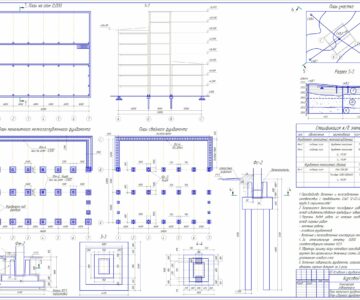

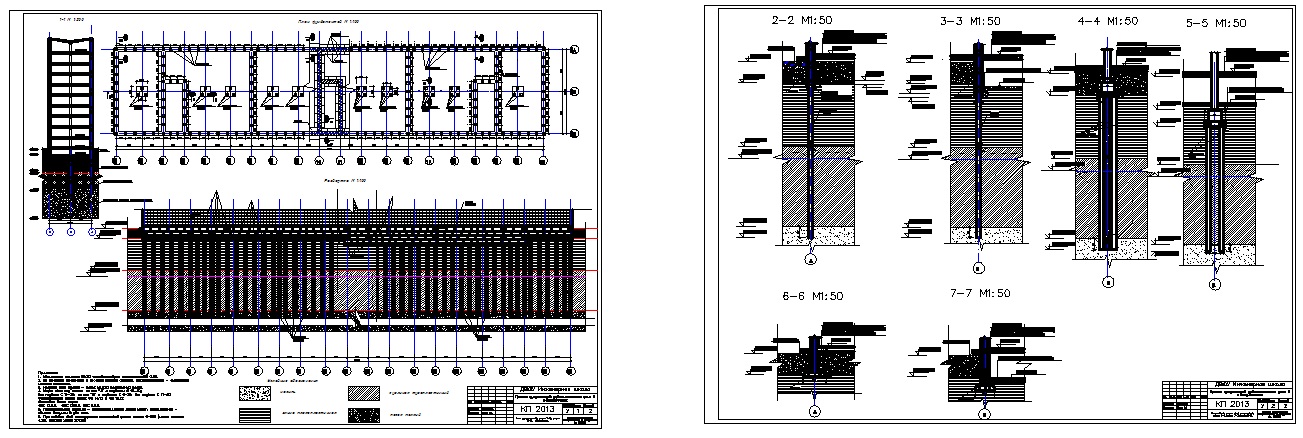

Состав: План фундаментов, разрезы, примечания Язык документа
