«Основания и фундаменты сооружения в сложных инженерно-геологических условиях»

Харьковский национальный университет архитектуры и строительства
Кафедра Кафедра геотехники и подземных сооружений
Курсовой проект по дисциплине «Строительство в сложных инженерно-геологических условиях»
на тему: «Основания и фундаменты сооружения
в сложных инженерно-геологических условиях»
Харьков 2015

В данном проекте рассматривается проектирование основания и фундаменты сооружения, возводимого на площадку с просадочными грунтами, с исходными данными.
рассматривается анализ инженерно-геологических условий,определение глубины заложения фундамента колонны,определение размеров подошвы фундамента,определение осадки фундамента методом послойного суммирования. Выполняется расчет просадки,проектирование основания, уплотненного тяжелой трамбовкой,проектирование фундамента на уплотненном основании,расчет фундамента на продавливание,расчет и проектирование свайных фундаментов.
Курсовой проект содержит 3 таблицы, 3 рисунка, 1 лист формата А1 графической части.

Запроектировать основания и фундаменты сооружения, возводимого на площадку с просадочными грунтами, по следующим исходным данным:
Строительная площадка № ______2______.
Скважина № _________4_______________.
Вариант отметок устьев скважин № _____.
Характеристики свойств просадочного грунта (таблица 9) № ___7____.
План здания № _____2______.
Шаг колонн ____1000х400__________.
Сечения колонн и нагрузки на фундаменты (таблицы 1-2 – ж/б колонны, таблицы 4-5 – стальные колонны), варианты №___15_1400__/____500____.
Глубина заложения фундаментов оборудования bm = 1,8 м.
Прогнозируемое техногенное поднятие воды до критического уровня Нс = 1,8 м.

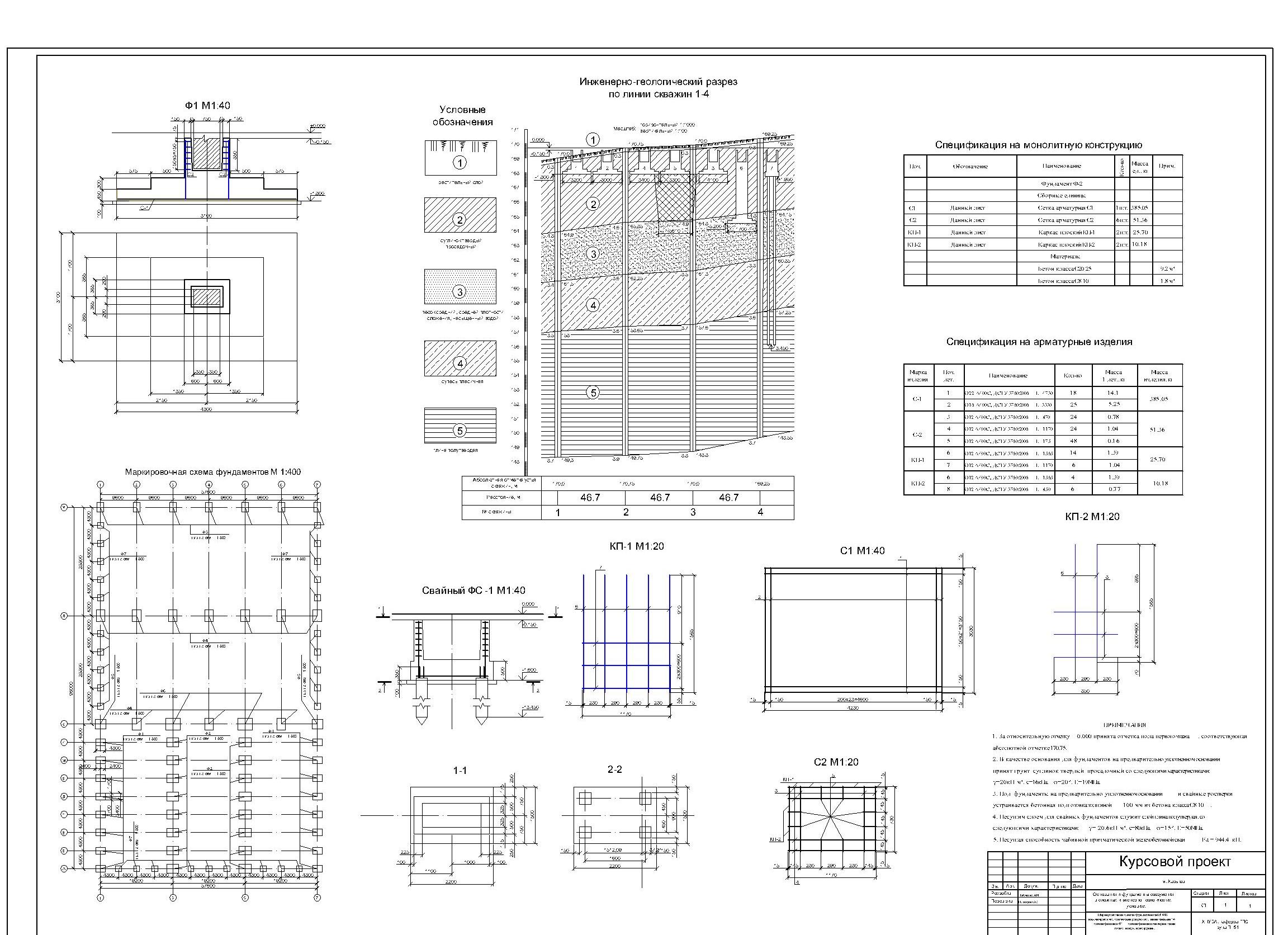

Состав: маркировачная схема фундаментов, инженерно-геологический разрез, спецификация ф1, спецификация материалов на монолитную конструкцию Язык документа

Софт: AutoCAD 2013
