Параметрическая модель ПВХ окна с однокамерным стеклопакетом

1353

300

3D модель Параметрическая модель ПВХ окна с однокамерным стеклопакетом

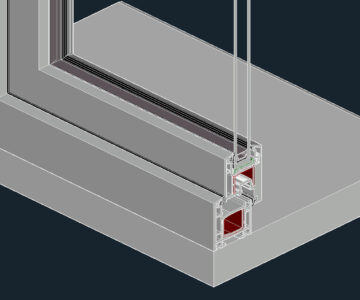

Параметрическая модель ПВХ окна для 3D моделирования с возможностью автоматического создания реалистичной модели любого размера с корректными массогабаритными характеристиками. Применен профиль KBE Engine 58 мм, однокамерный стеклопакет. Маркировка по ГОСТ 30674-99: Окно ОП (4М1-16-4М1). Полная деталировка.

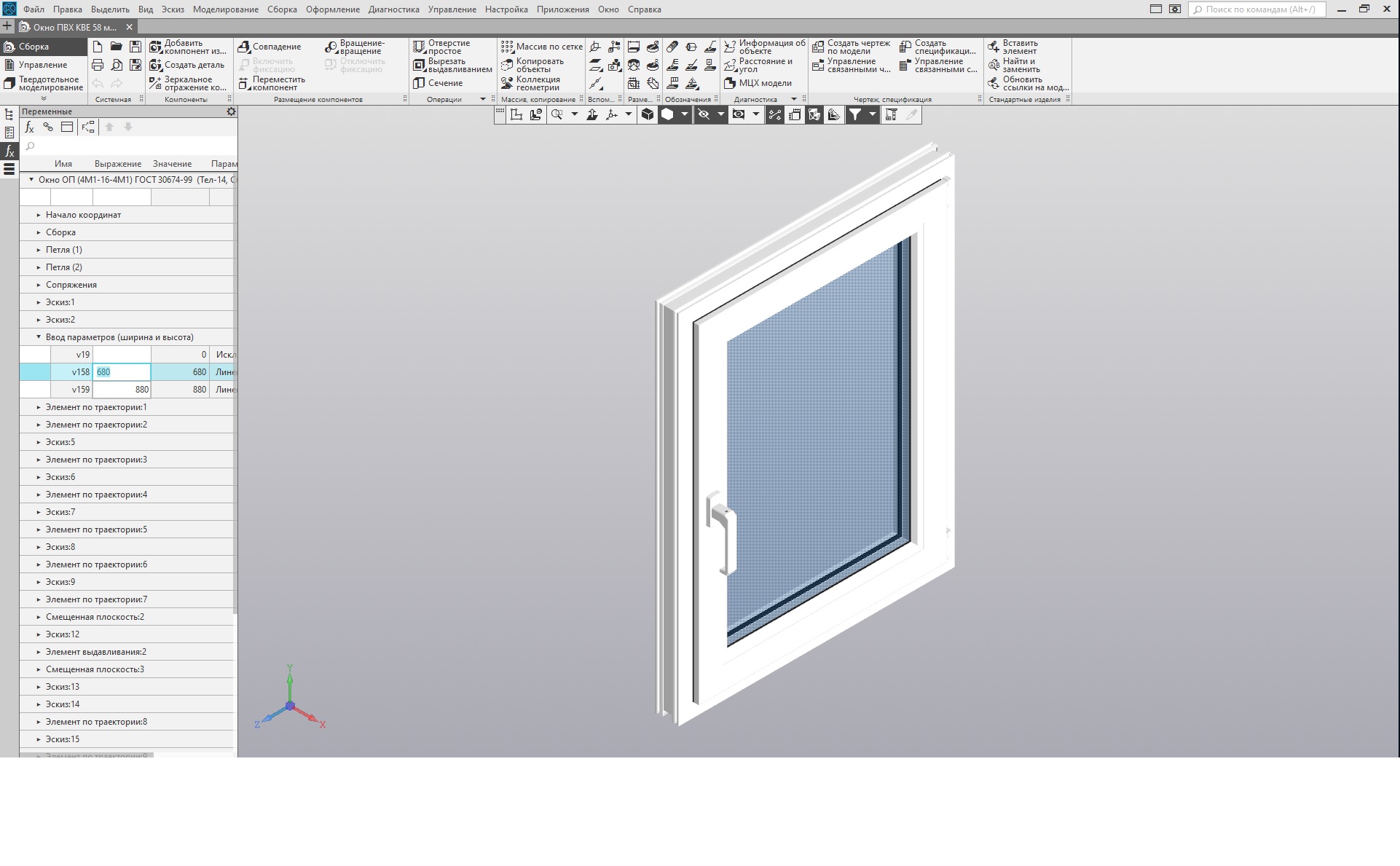

Для задания размеров окна на панели свойств и параметров (окно слева) выбираем вкладку "Переменные" [кнопка fx], выбираем строку "Ввод параметров (ширина и высота)", вводим значения переменных v158 (ширина) и v159 (высота), выбираем вкладку "Дерево: структура"; нажимаем кнопку "Перестроить" (значок с башенным краном) или F5 на клавиатуре. Сохраняем модель и используем в разработке. Скриншот к данному алгоритму содержится в архиве.
