Перепадные камеры для коллектора диаметром 1000мм

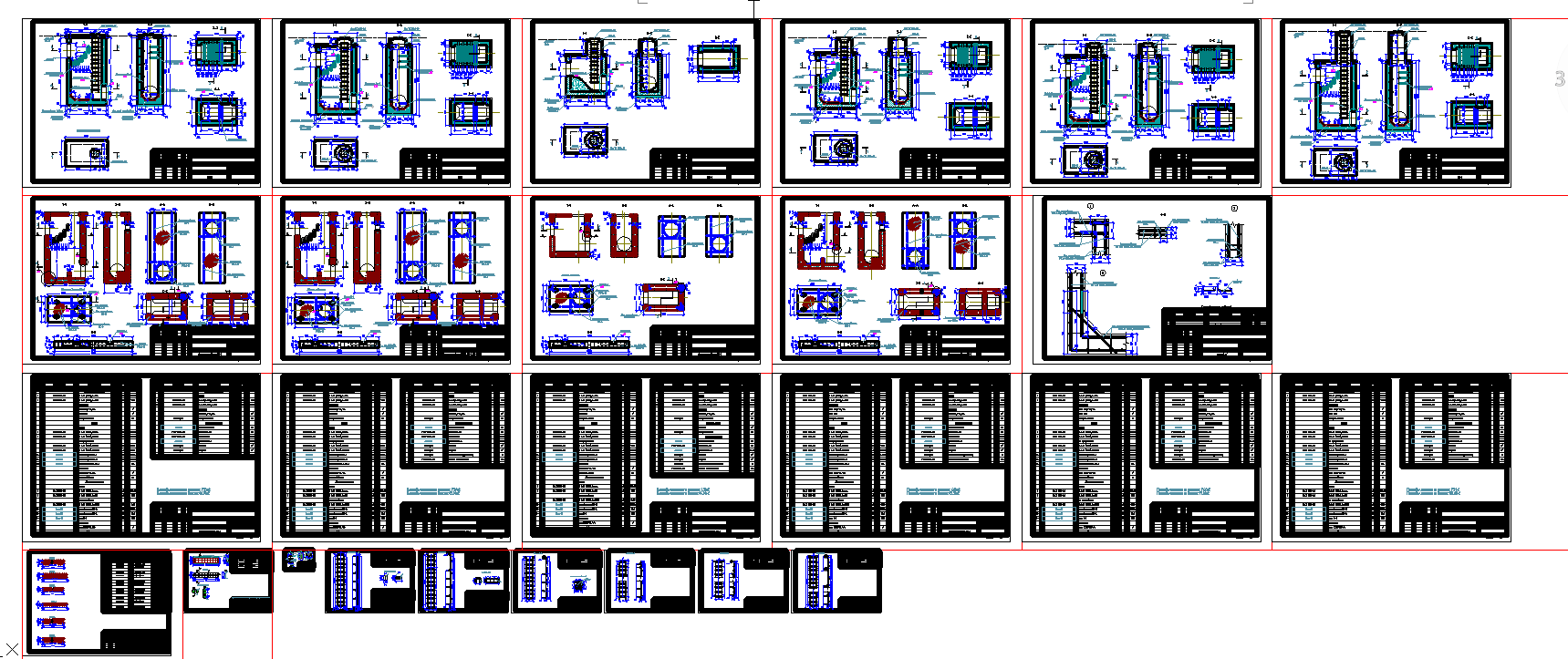

1. Данный альбом рабочих чертежей разработан на основании задания на разработку рабочей документации "Капитальный ремонт канализационного коллектора диаметром 1000мм, протяженностью 80 метров от камеры №9177 до камеры №9184 в 102 микрорайоне". В альбоме разработаны монолитные железобетонные перепадные камеры (обозначение КК) индивидуального изготовления, на основе типового проекта ТМП 902-09-46.88 "Камеры и колодцы дождевой канализации", а также действующих на дату выпуска документации, государственных норм, правил и стандартов.
2. На основании действующих СП в проекте приняты следующие исходные данные для проектирования:
- Расчетная температура наружного воздуха наиболее холодной пятидневки с обеспеченностью 0,92 - минус 35°С согласно СП 131.13330.2012 "Строительная климатология");
- Расчётная снеговая нагрузка - 0.8 кПа (80 кгс/м²) (согласно СП 20.13330.2011 "Нагрузки и воздействия");
- Нормативное значение ветрового давления - 0,38 кПа (38 кгс/м²) (согласно СП 20.13330.2011 "Нагрузки и воздействия";
- Сейсмичность площадки - 8 баллов (согласно картам сейсмического районирования ОСР-97);
-Грунты -пески мелкие, средней крупности.
