Перепланировка квартиры в Мроскве

Проект перепланировки квартиры в Москве по адресу Осенний бульвар 17. Площадь квартиры 138,1м²
Переустройство и перепланировка квартиры заключается в изменении конфигурации существующих помещений, и состоит из следующих мероприятий:
1. Демонтаж перегородок и возведение новых – облегченной конструкции из
ГКЛ/пазогребневых блоков, толщиной до 180мм.
2. Изменение габаритов проемов и их усиление.

Графическая часть:
Лист 1: Общие данные

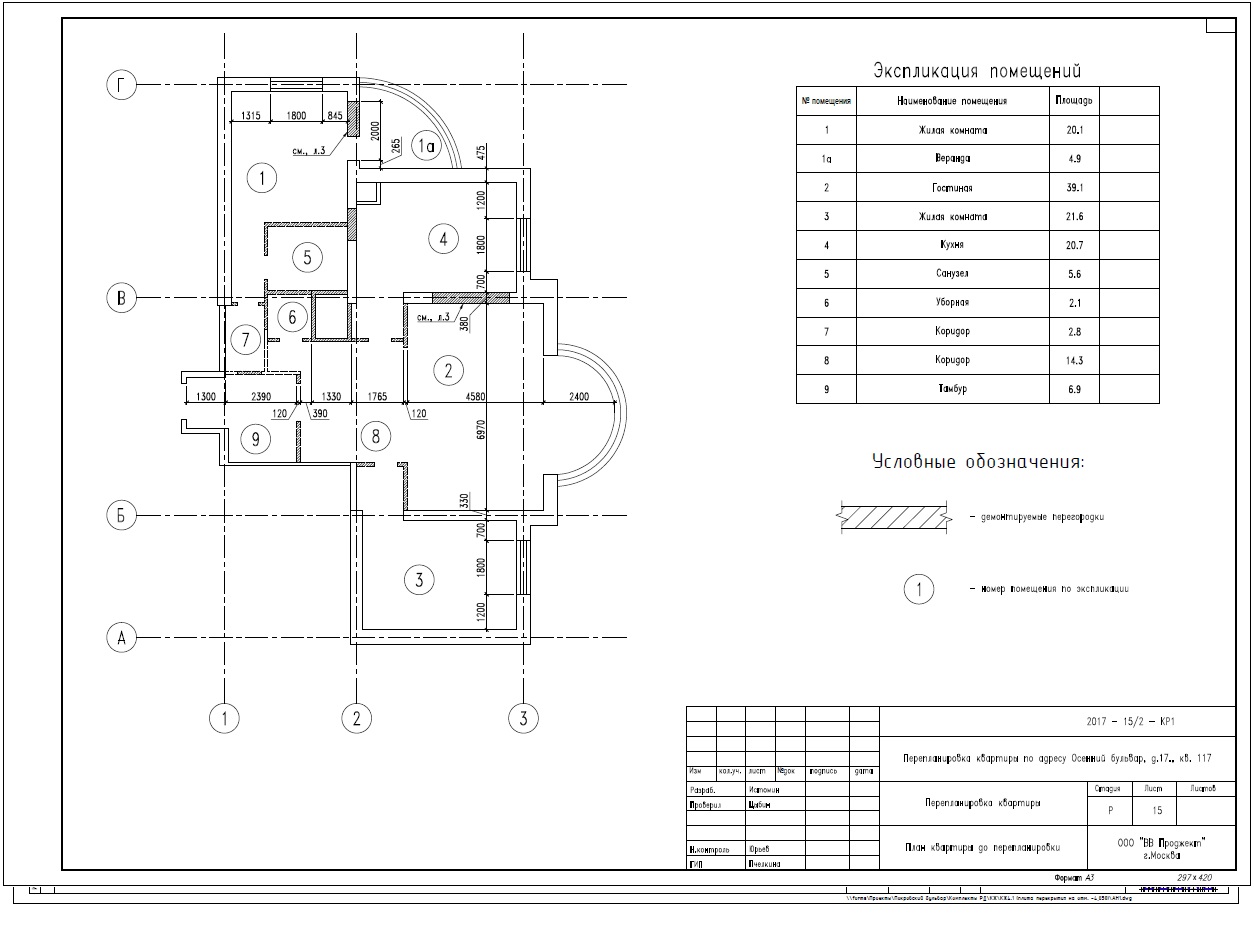

Лист 2: План квартиры до перепланировки
Лист 3: План квартиры после перепланировки
Лист 4: План полов
Лист 5: Узел гидроизоляции
Лист 6: Узел звукоизоляции
Лист 7: Схема усиления проема ПР-1, узлы
Лист 8: Схема усиления проема ПР-2, узлы
Лист 9: Спецификация

Состав: Перепланировка, Демонтаж перегородок, Усилинеие проемов, Спецификация, ПЗ. Язык документа

Софт: AutoCAD 14 SP2

Сайт: www

Каталог / Строительство / Перепланировка квартиры в Мроскве

Просмотр файлов
ПЗ
ПЗ
перепланировка.dwg
