План неполной средней школы на 320 учащихся

Приднепровская строительная академия строительства и архитектуры
Кафедра архитектуры
Архитектурно-строительный проект
На тему: "неполная средняя школа на 320 мест"
Днепропетровск 2014

Курсовой проект разработан на основе здания на проектирование. Здание средней школы на 8 классов расположено в г. Днепропетровске.
Климатические характеристики района строительства в соответствии с ДБН В.2.6-31:2006: температурная зона - II, расчетная температура внутреннего воздуха – +210С, внешнего – минус 200С нормальный влажностный режим, уровень промерзания грунта – 0,9 м.
Здание школы на 320 мест запроектировано в конструкциях по серии 1.020-1. Здание школы относится к IV категории сложности (ДБН А.2.2-3:2014). Класс ответственности здания СС2 (ДБН В.1.2-14:2009). Степень огнестойкости здания –II.
Здание подключено к водопроводу, канализации, линиям электроснабжения и связи. Режим эксплуатации здания нормальный, отапливается. Теплоснабжение от внешнего источника тепла. Водоснабжение – от наружной сети. Канализация – в наружную систему канализации. Электроснабжение – от городской сети.
Здание школы запроектировано в соответствии с санитарными и противопожарными нормами. В проекте предусмотрены меры по экономичному расходованию тепла, электроэнергии, трудозатрат и стоимости строительства.
ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
Объемно-планировочная структура проектируемого здания - атриумная
Здание школы на 320 мест – двухэтажное. Высота здания – 7.1м, высота этажа – 3.3м. Конфигурация здания в плане крестообразная с расположенным в центре внутренним двором. Размеры здания в плане в крайних осях: 49.85м (оси А-Т) и 39.5м (оси 1-13).

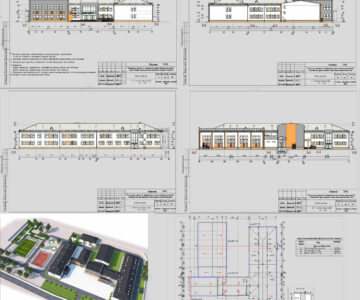

Чертеж содержит план первого и второго этажей, фасад и разрез по стене. Курсовой состоит из 1-го листа формата А1 графической части и пояснений.

Состав: План 1-го этажа, план 2-го этажа, фасад, разрез по стене Язык документа

Софт: AutoCAD 2010

Сайт: www

Файлы:

Каталог / Строительство / План неполной средней школы на 320 учащихся

PZ_Ardabyev.docx
zadanie_1_KP-2s.dwg
