Благоустройство территории в 5-ом микрорайоне г. Дудинки

0
191
1638
11
2
20

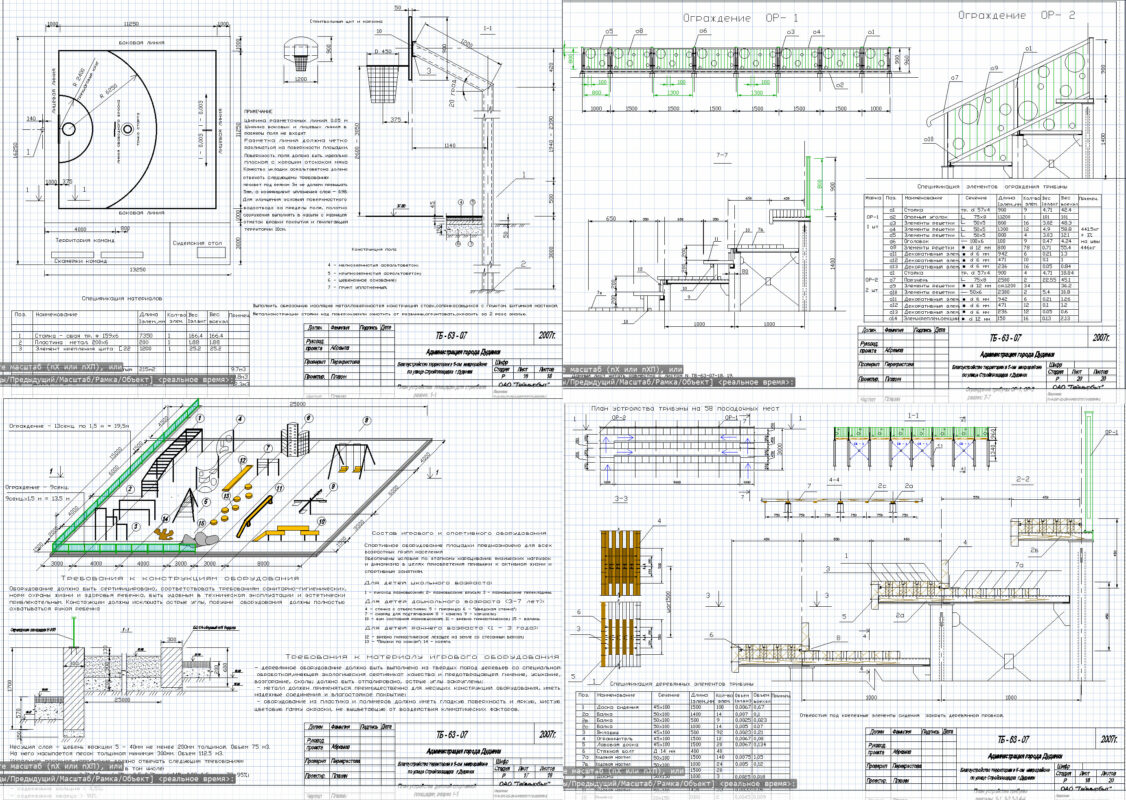

Архитектурно-планировочные решения

Архитектурно-планировочное решение проекта благоустройства площадки принято с учетом следующих задач:
- устройство плоскостных спортивных сооружений (площадок для игр в
волейбол и стритбол);
- устройство детской спортивной площадки;
- устройство дорожно-тропиночной сети;
- формирование места кратковременного отдыха;
- планировка откосов с последующей отсыпкой растительным грунтом, посевом трав и посадкой зеленых насаждений;
- устройство по откосу 2-х лестниц, пандуса и переходного мостика через инженерные коммуникации;
Композиционное решение объекта проектирования принято согласно архитектурного эскизного решения.
Вертикальная планировка выполнена с учетом естественного рельефа местности, застройки территории (срезка грунта в верхней части площадки и перемещение его на низкие отметки и дополнительной отсыпкой территории привозным грунтом (ПГС) до планировочных отметок.


Сообщить о проблеме
Дата
17.03.2014
Язык
Русский
Состав

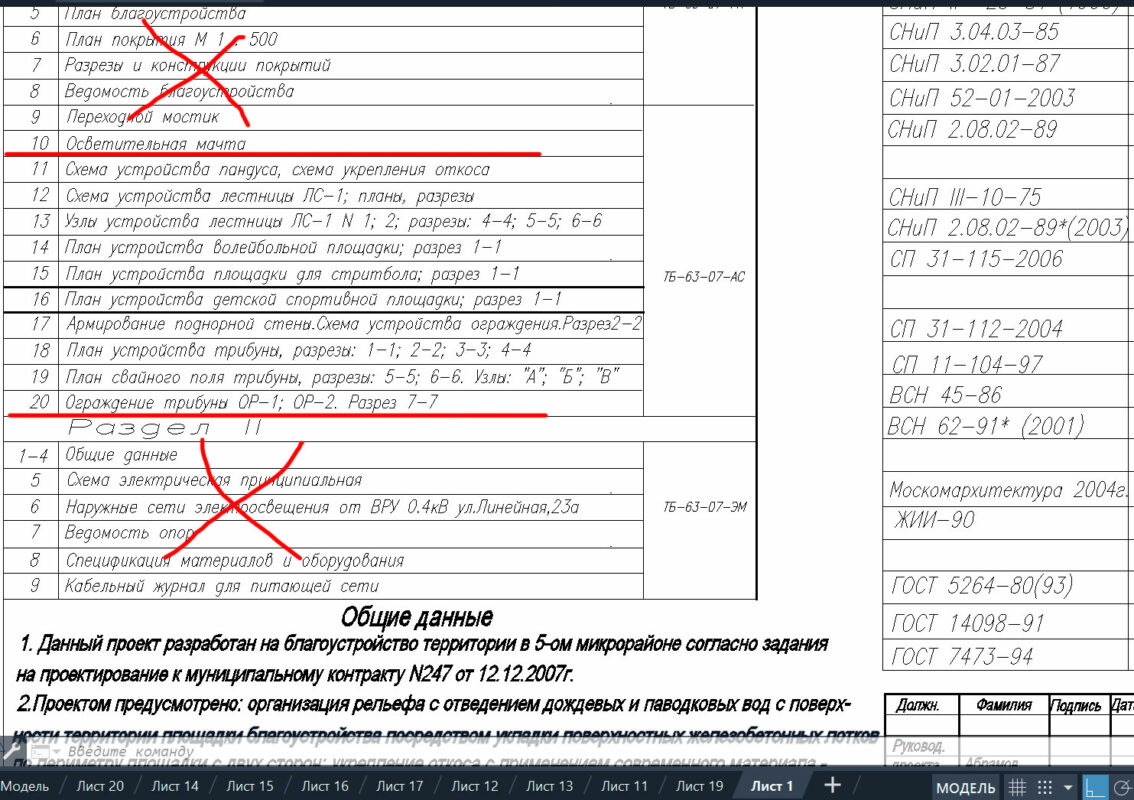

Рабочий проект (не полностью, листы 11-20)
Софт
AutoCAD 2006 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Благоустройство территории
    • Титульный лист к проекту благоустр.5-го микр-на.doc
    • благоустройство 5мк-р..1dwg.dwg
    • благоустройство 5мк-р..dwg
    • ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.Стройплощадка.doc
    • Накладная на проектные работы.xls
