Капитальный ремонт здания СОШ благоустройство участка

0
0
22
0
0
200

Генплан СОШ. РЕЛЬЕФ НА УЧАСТКЕ ПРЕДСТАВЛЯЕТ СОБОЙ ХОЛМИСТУЮ РАВНИНУ, ДЛЯ КОТОРОЙ ХАРАКТЕРНЫ УВАЛИСТО-ВОЛНИСТЫЕ ФОРМЫ РЕЛЬЕФА. АБСОЛЮТНЫЕ ОМЕТКИ ПОВЕРХНОСТИ ЗЕМЛИ В ПРЕДЕЛАХ УЧАСТКА 137,80-139,05 (СИСТЕМА ВЫСОТ БАЛТИЙСКАЯ). ПРОЕКТОМ ПРЕДУСМАТРИВАЕТСЯ ВЫПОЛНЕНИЕ РЕКУЛЬТИВАЦИИ НА УЧАСТКАХ ПРОЕКТИРОВАНИЯ ПЛОЩАДОК И ДОРОЖЕК, МОЩНОСТЬ СРЕЗАЕМОГО СЛОЯ 0,30 М.
- ПЛОЩАДЬ УЧАСТКА - 15825,0 М²;
- ПЛОЩАДЬ ЗАСТРОЙКИ - 3383,0 М²;
- ПЛОЩАДЬ БЛАГОУСТРОЙСТВА- 6684,0 М²;
- ПЛОЩАДЬ ОЗЕЛЕНЕНИЯ - 5590,0 М²;
- ПЛОЩАДЬ ЗАНИМАЕМАЯ ОТМОСТКОЙ, КРЫЛЬЦАМИ БОРТОВЫМИ КАМНЯМИ - 168,0 М².

ПРОЕКТ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ ТЕРРИТОРИИ ШКОЛЫ ПРЕДУСМАТРИВАЕТ ВЫПОЛНЕНИЕ ПЛАНИРОВОЧНЫХ РАБОТ С УЧЕТОМ ТЕХНОЛОГИЧЕСКИХ ОТМЕТОК ПОЛОВ ЗДАНИЙ, УДОБСТВА ПОДЪЕЗДА К ЗДАНИЯМ, А ТАКЖЕ НАДЛЕЖАЩИЙ ОТВОД ТАЛЫХ И ДОЖДЕВЫХ ВОД. НА ТЕРРИТОРИИ ШКОЛЫ ПРОЕКТИРУЮТСЯ ДОРОГИ ШИРИНОЙ 3,0-4,0 М. ВОКРУГ ЗДАНИЙ И СООРУЖЕНИЙ ПРЕДУСМАТРИВАЕТСЯ ОТМОСТКА ШИРИНОЙ 1,00М. ДЕТАЛЬНОЕ ОПИСАНИЕ РАЗДЕЛА ГЕНЕРАЛЬНОГО ПЛАНА ПРИВЕДЕНО В ОБЩЕЙ ПОЯСНИТЕЛЬНОЙ ЗАПИСКЕ.
ПЛАН ОРГАНИЗАЦИИ РЕЛЬЕФА ВЫПОЛНЕН В ПРОЕКТНЫХ ГОРИЗОНТАЛЯХ.
ВСЕ РАБОТЫ ВЫПОЛНЯТЬ С ВЫСОКИМ КАЧЕСТВОМ ИЗ ВЫСОКОКАЧЕСТВЕННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ.



Автор
user-avatar user-5257093
Дата
02.02.2025
Язык
Русский
Состав

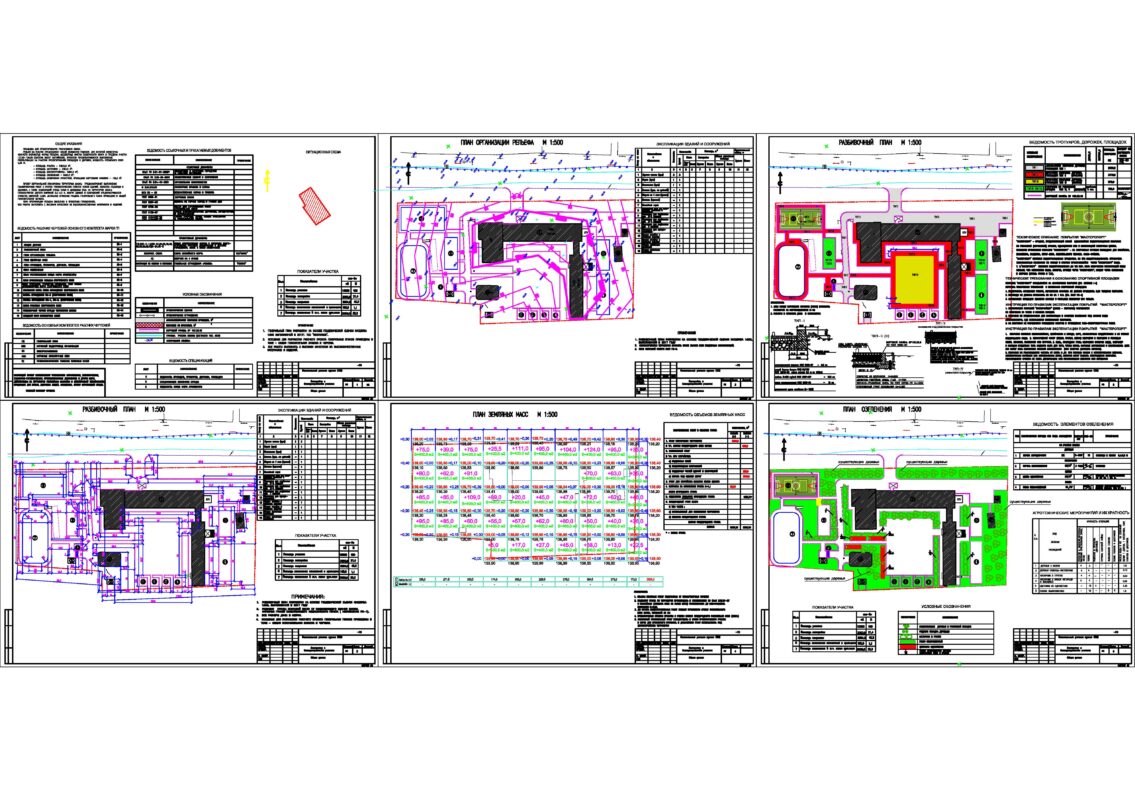

1. ОБЩИЕ ДАННЫЕ, 2. РАЗБИВОЧНЫЙ ПЛАН, 3. ПЛАН ОРГАНИЗАЦИИ РЕЛЬЕФА, 4. ПЛАН ЗЕМЛЯНЫХ МАСС, 5. ПЛАН ПРОЕЗДОВ, ТРОТУАРОВ, ДОРОЖЕК, ПЛОЩАДОК, 6. ПЛАН ОЗЕЛЕНЕНИЯ, 7. ПЛАН РАСПОЛОЖЕНИЯ МАЛЫХ ФОРМ АРХИТЕКТУРЫ, 8. ПЛАН ОРГАНИЗАЦИИ РЕЛЬЕФА СПОРТИВНОГО ПОЛЯ, 9. ПЛАН ПРОЕЗДОВ, ТРОТУАРОВ, ПЛОЩАДОК. ПЛАН МАЛЫХ АРХИТЕКТУРНЫХ ФОРМ СПОРТИВНОГО ПОЛЯ, 10. МОНТАЖНАЯ СХЕМА СТОЕК ОГРАЖДЕНИЯ СПОРТИВНОГО ПОЛЯ, 11. ПАНЕЛЬ ОГРАЖДЕНИЯ ПМ-3 (СПОРТИВНОЕ ПОЛЕ), 12. ПАНЕЛЬ ОГРАЖДЕНИЯ ПМ-1, ПМ-2. (СПОРТИВНОЕ ПОЛЕ), 13. СХЕМА РАЗМЕТКИ СПОРТИВНОГО ПОЛЯ, 14. РАЗБИВОЧНЫЙ ЧЕРТЕЖ ОГРАДЫ ТЕРРИТОРИИ ШКОЛЫ, 15. СВОДНЫЙ ПЛАН ИНЖЕНЕРНЫХ СЕТЕЙ
Софт
Содержимое архива
  • Генплан СОШ.dwg
