Планировка отделения по восстановлению гильз цилиндров

В данном отделении производится восстановление гильзы цилиндров двигателей Д-260, Д-240 и их модификаций. Выполняются следующие работы:
- восстановление внутренней поверхности гильз цилиндров;
- восстановление поверхности посадочных поясков гильз;
- восстановление наружной поверхности гильзы.
Ремонт производится на специализированных рабочих местах. Отделение работает в тесной производственной связи с другими производственными подразделениями Дзержинского МРЗ, на которых выполняются сопутствующие работы. Номенклатуру работ, выполняемых на каждом рабочем месте, подбирают исходя из общности работ и полной загрузки рабочего персонала.
На технологической планировке обозначены структурные элементы здания, оказывающие влияния на расстановку оборудования, технологического и подъёмно-транспортного оборудования, местонахождение рабочих при выполнении операций, места подвода электроэнергии, сжатого воздуха и др. Оборудование располагаем таким образом, что к нему имеется доступ для подвоза гильз цилиндров, соблюдены нормы технологического проектирования и обеспечиваются правила безопасности труда. Принятое оборудование расстанавливаем на участке придерживаясь следующих принципов: расстояние от стены до задней поверхности оборудования 600мм; между двумя соседними станками
1700-2100мм.

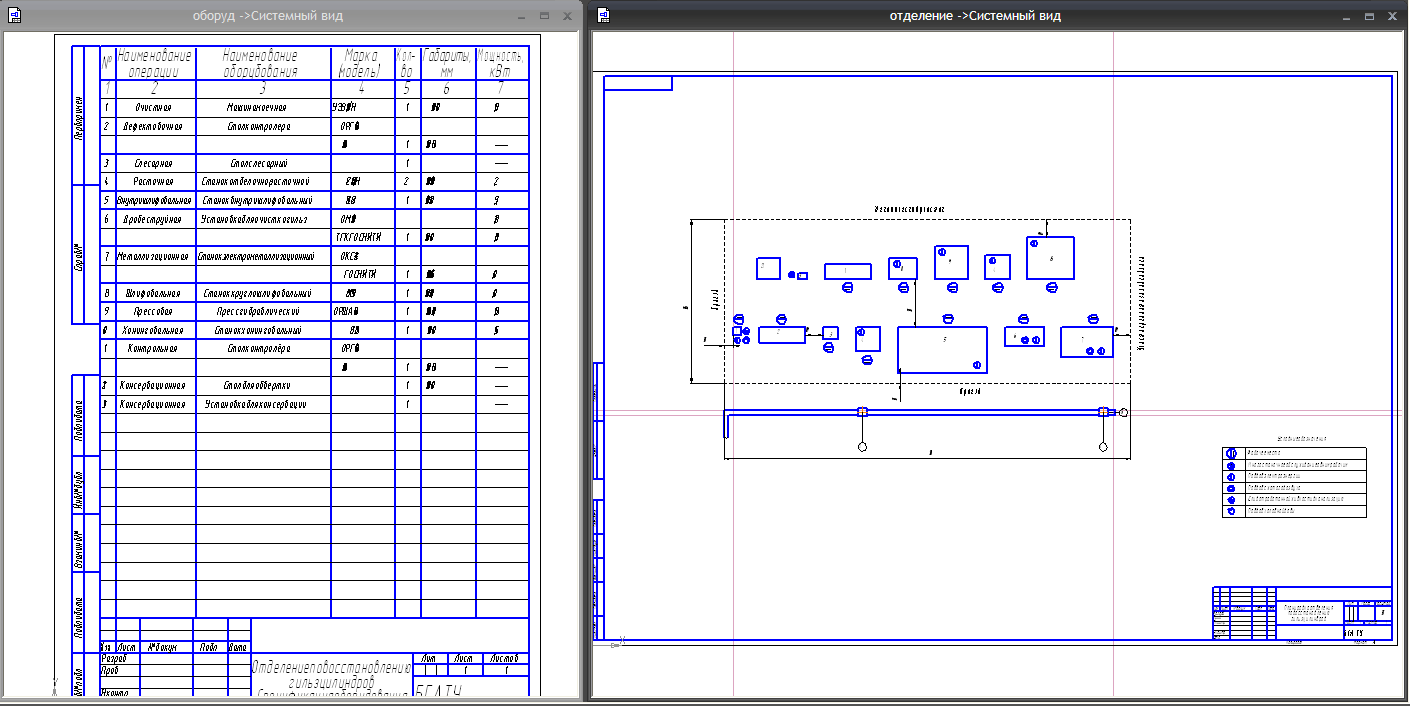

Состав: Планировка отделения, Спецификация оборудования

Софт: Компас v13, CDW
