Скамейка дворовая

0
0
77
0
0

Скамейка дворовая, парковая, без спинки, чертежи (12 листов) и спецификация. Длина 2100 мм, ширина 440 мм, высота сидения 500 мм, изготовлена из трубы d32 мм и d20 мм, уголка равнополочного 40х40 мм, деревянных брусков в качестве сидения, стандартного крепежа. Назначение - установка в дворах многоквартирных домов, парках и скверах.



Автор
unconnect
Дата
27.01.2022
Язык
Русский
Состав
Сборочный чертеж (СБ), Сборочные единицы (рамка ножка брусок), деталировка (балка поперечная средняя, балка поперечная крайняя, балка продольная, арка ножки, декоративный круг, крепление арки, опора арки), спецификация, Вид общий (без оформления для справки)
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • Балка поперечная.cdw
  • Крепление ножки.cdw

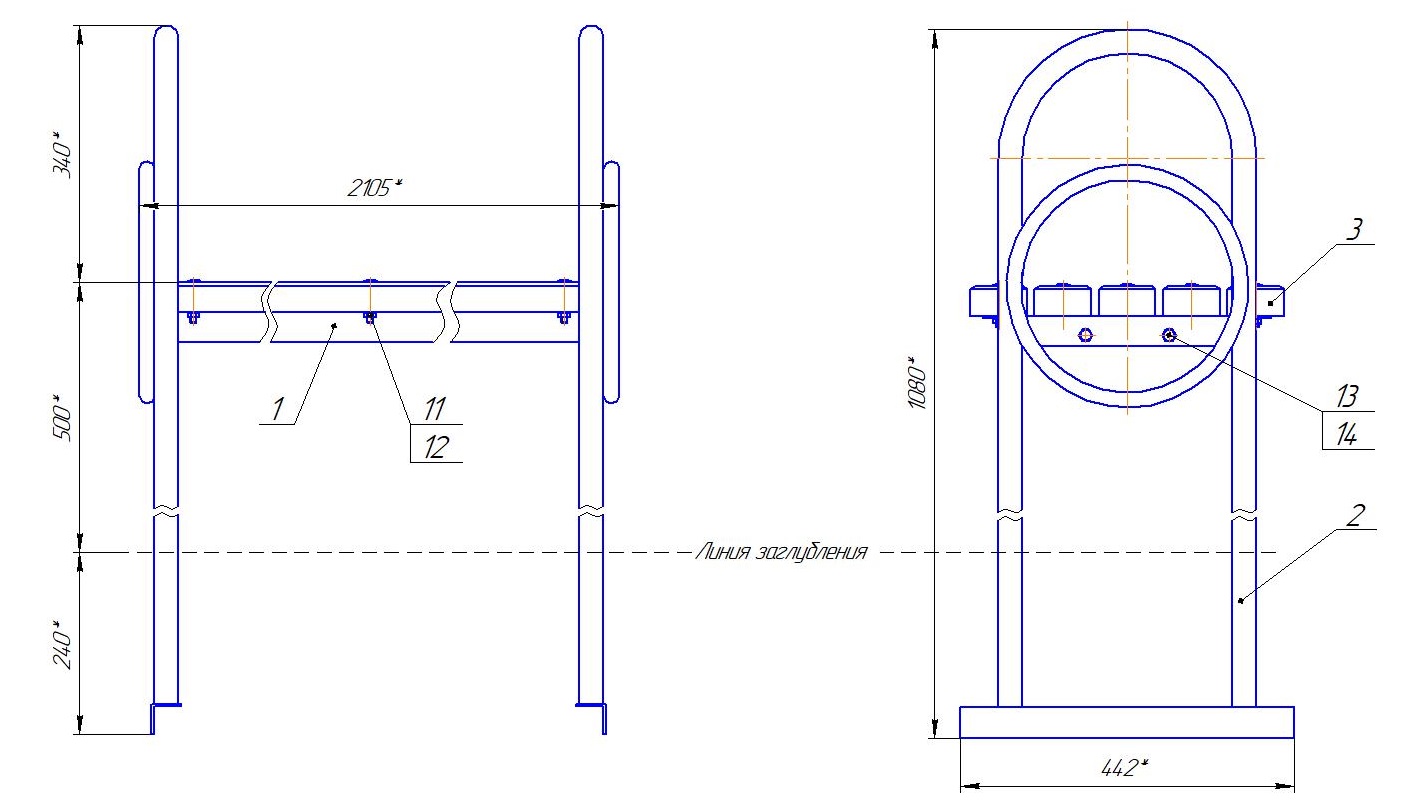

  • Скамейка дворовая СБ.cdw
  • опора ножки.cdw
  • Ножка.cdw
  • Балка поперечная крайняя.cdw
  • Брусок.cdw
  • Балка продольная.cdw
  • Рамка.cdw
  • Спецификация.spw
  • Скамейка дворовая.cdw
  • Декоративный круг.cdw
  • Арка ножки.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
