Курсовой проект "Проектирование организации и управления строительством газопровода протяженностью 6 км"

0
0
305
1
0
50

Саратовский государственный технический университет им. Гагарина Ю.А.
Кафедра Теплогазоснабжение и вентиляция
Курсовой проект по дисциплине "Основы организации и управления в строительстве"
На тему: "Проектирование организации и управления строительством газопровода протяженностью 6 км"
Саратов 2018

СОДЕРЖАНИЕ
1. ИСХОДНЫЕ ДАННЫЕ……………………………………………….…….. 3
1.1 Организация строительства 4
1.2 Краткое описание методов производства по укладке газопровода 4
2. Расчеты потребности в основных строительных материалах, полуфабрикатах, изделиях, конструкциях 5
3. Выбор методов производства основных строительно-монтажных работ с расчетом потребности в основных машинах механизмах и транспорте 8
3.1 Выбор методов производства основных СМР, с расчетом потребности в основных машинах и механизмах и их технико- экономическое обоснование 8
4. Расчет исходных данных для проектирования стройгенплана и его краткое описание 15
4.1 Расчет потребности во временных зданиях, сооружениях, складах 15
4.2 Расчет потребности строительства в воде, электроэнергии 16
5. Расчет поточного метода производства работ 21
6. Мероприятия по контролю и повышению качества строительства 23
7. Мероприятия по охране труда, противопожарной технике и охране окружающей среды 25
7.1 Охрана труда и техника безопасности 25
7.2 Обеспечение пожаробезопасности 28
7.3 Мероприятия по охране окружающей среды в период строительства 29
8. Технико-экономические показатели 31
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 32

1. Исходные данные

Таблица 1
Наименование частного потока Продолжительность частного потока, дн (последняя цифра зачетной книжки) - 4
Устройство временных зданий 7
Устройство временных сооружений 7
Сборка секций труб с изоляцией в ЦЗМ 3
Разбивка трассы 5
Планировка трассы 4
Разработка грунта экскаватором 4
Доставка секций труб, изделий, заготовок на трассу 4
Сборка и сварка секций труб в плети на бровке 6
Доставка сборных железобетонных конструкций 3
Вскрытие инженерных коммуникаций 1
Устройство переходных мостов 3
Зачистка дна траншеи и устройство приямков 2
Устройство колодцев, коверов, ГРП 6
Устройство переходов 6
Устройство песчаной грунтовой подушки 3
Прокладка газопровода в траншеи 13
Сварка неповоротных швов 2
Монтаж фасонных частей, углов, арматуры 3
Изоляция стыков 1
Присыпка газопровода на высоту 20-25 см(кроме стыков) 2
Продувка и испытание на прочность 1
Засыпка газопровода с послойным трамбованием 2
Испытание на плотность 2
Благоустройство 5
Наружный осмотр колодцев, коверов, защиты от коррозии 1
Повторное испытание 0

Таблица 2
Параметры Последняя цифра зачетки - 4
Длина сети газоснабжения, км 6
Диаметр трубопровода, мм 426х7

Таблица 3
Параметры Предпоследняя цифра зачётной книжки - 3
Количество захваток в сети 3

Таблица 4
Наименования специализированного потока Количество рабочих (последняя цифра зачетной книжки) - 4
Подготовительные работы 6
Земляные работы 6
Транспортно-заготовительные работы 6
Общестроительные работы 6
Монтаж газопровода 6
Испытание на плотность 9
Сдача газопровода в эксплуатацию 8


Сообщить о проблеме
Автор
user-avatar BRomario
Дата
07.05.2020
Язык
Русский
Состав

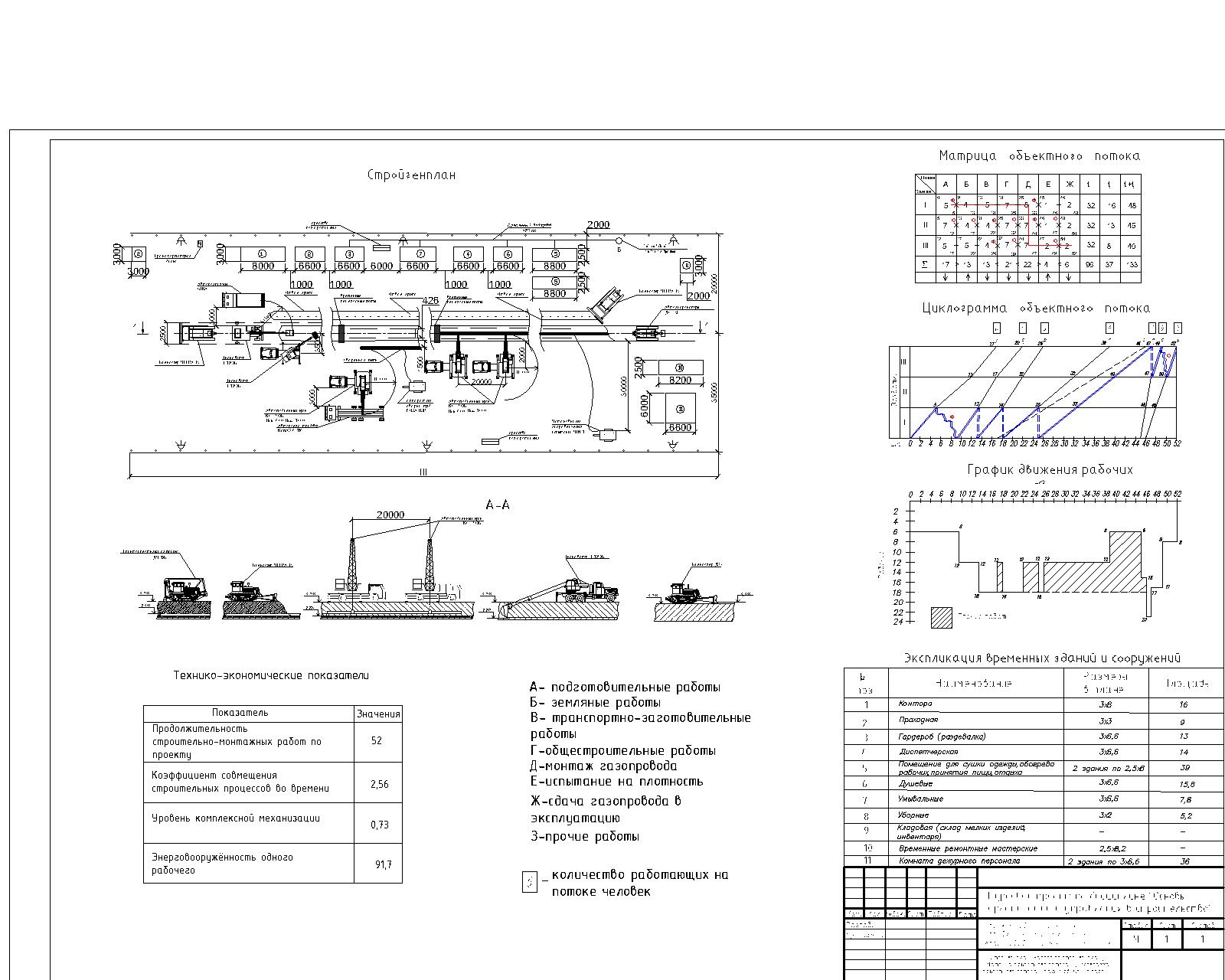

Стройгенплан, Разрез по стройгенплану, Матрица объектного потока, Циклограмма объектного потока, График движения рабочих
Софт
AutoCAD 2015 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • ЧЕРТЕЖ.dwg
  • Пояснительная записка.docx
