Курсовой проект по дисциплине "Технология возведения зданий"
На тему "Монтаж полносборного здания"

Задание предусматривает разработку учебного проекта производства работ (ППР) по возведению надземной части здания. В качестве объекта проектирования представлено одноэтажное промышленное здание.
Размеры здания в плане 152 х 36 м. Каркас одноэтажного промышленного здания представляет собой пространственную систему, состоящую из защемленных в фундаменты колонн, объединенных (в пределах температурного блока) стропильными конструкциями, плитами покрытия, связями (рамно-связевая схема). В поперечном направлении жесткость каркаса обеспечивают колонны и диск покрытия, распределяющий местные горизонтальные нагрузки между колоннами. В продольном направлении общую устойчивость каркаса в целом обеспечивают вертикальные металлические связи. В зданиях с мостовыми кранами такие связи устраиваются всегда и размещаются в одном шаге каждого ряда колонн посередине температурного блока на высоту от пола до низа подкрановых балок. Шаг внутренних и внешних колонн одинаков и равен 6 м. В здании предусмотрено 3 температурных блока, два длиной 60 м и один длиной 30 м.



Дата
27.02.2015
Язык
Русский
Состав

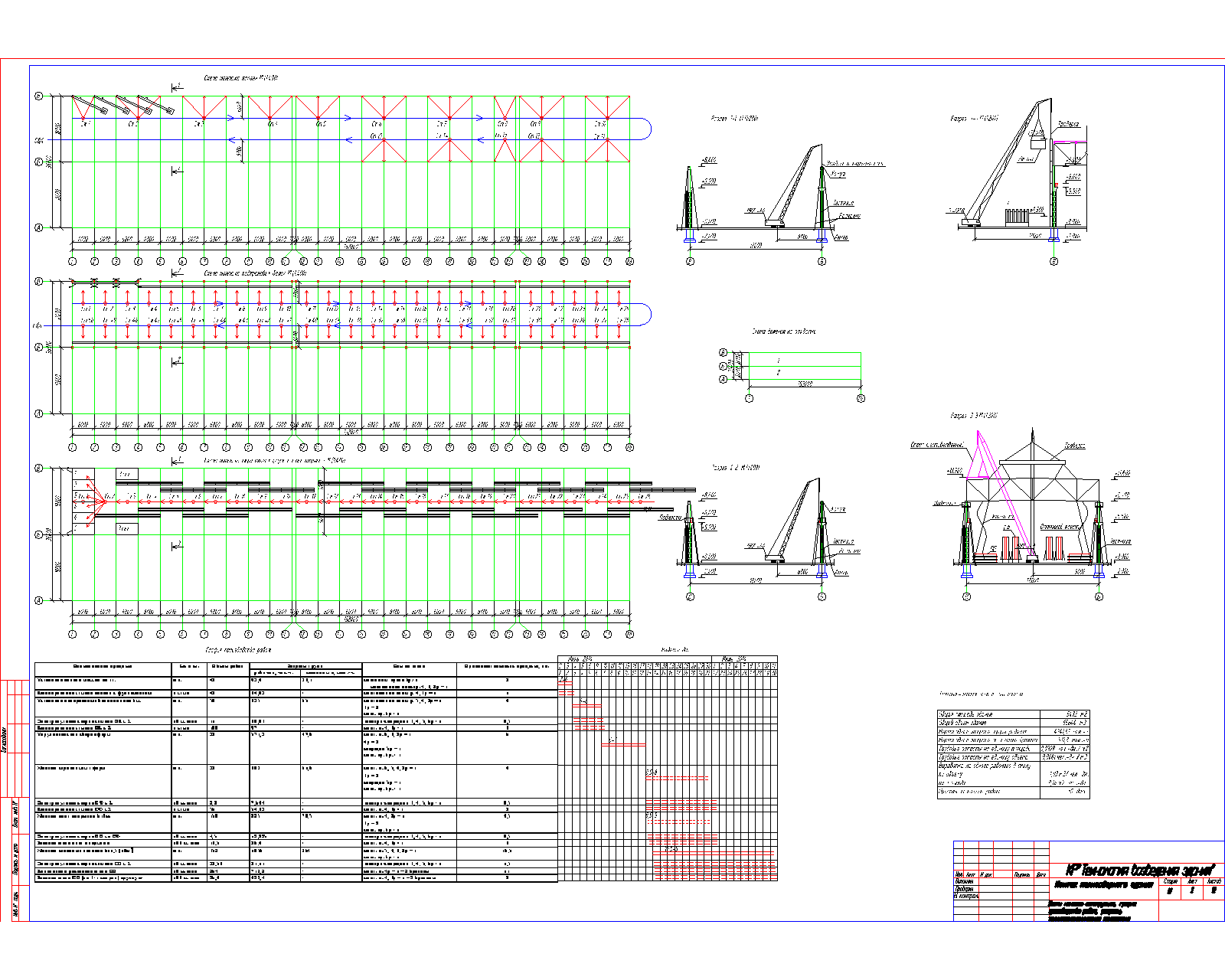

Схемы монтажа конструкций, график производства работ, разрезы, фрагмент стройгенплана
Софт
AutoCAD 2013 Как открыть?
Содержимое архива
  • Монтаж полносборного здания
    • Монтаж полносборного здания.docx
    • Монтаж полносборного здания.dwg
