ППР на устройство ж/б плиты под ЛОС

Данный ППР разработан на устройство ж.б. плиты Пм-1 под локальные очистные воды, устройство городковых опор под трубопроводы канализации К3, водовода В1, В7, монтаж модульных установок очистных воды в количестве 2-х штук.
Объект: «ОПК «Валек». Энергоснабжение и локальные очистные воды»,
Бетонирование плиты выполнять при помощи а.крана NK 200S, (NK 300S; NK 400S; LTM 1040/1) со ст.1. Как вариант, предлагается подачу бетона в опалубку плиты производить автобетоносмесителем «Миксер». (см. стойгенплан лист2 ППР).
Последовательность работ по устройству монолитной плиты Пм-1:
1.Устройство щебеночной подготовки под плиту с послойным тромбованием
2. Выполнить бетонную подготовку б=100мм.
3. Выполнить устройство асфальтобетона б 50мм.
4. Выполнить бетонирование плиты Пм1.
Земляные работы производить при помощи бульдозера «Катерпиллер».
Доставку материалов на объект осуществлять:
1. Щебня – а/транспортом,
2. Бетона (асфальтобетона) - автобетоносмесителем «Миксер»
В качестве опалубки принята щитовая деревянная опалубка из доски б=32-40мм;
Бетонную смесь укладывать в опалубку горизонтальными слоями одинаковой толщины без разрывов, с последовательным направлением укладки в одну сторону во всех слоях. Укладка следующего слоя допускается до схватывания предыдущего.
Высота свободного сбрасывания бетона в опалубку не должна превышать 2м. Рабочий шов плиты устраивать в любом месте параллельно меньшей стороне плиты. Поверхность рабочего шва должна быть перпендикулярна оси бетонируемой конструкции.
Уплотнение бетонной смеси выполнять глубинными вибраторами;

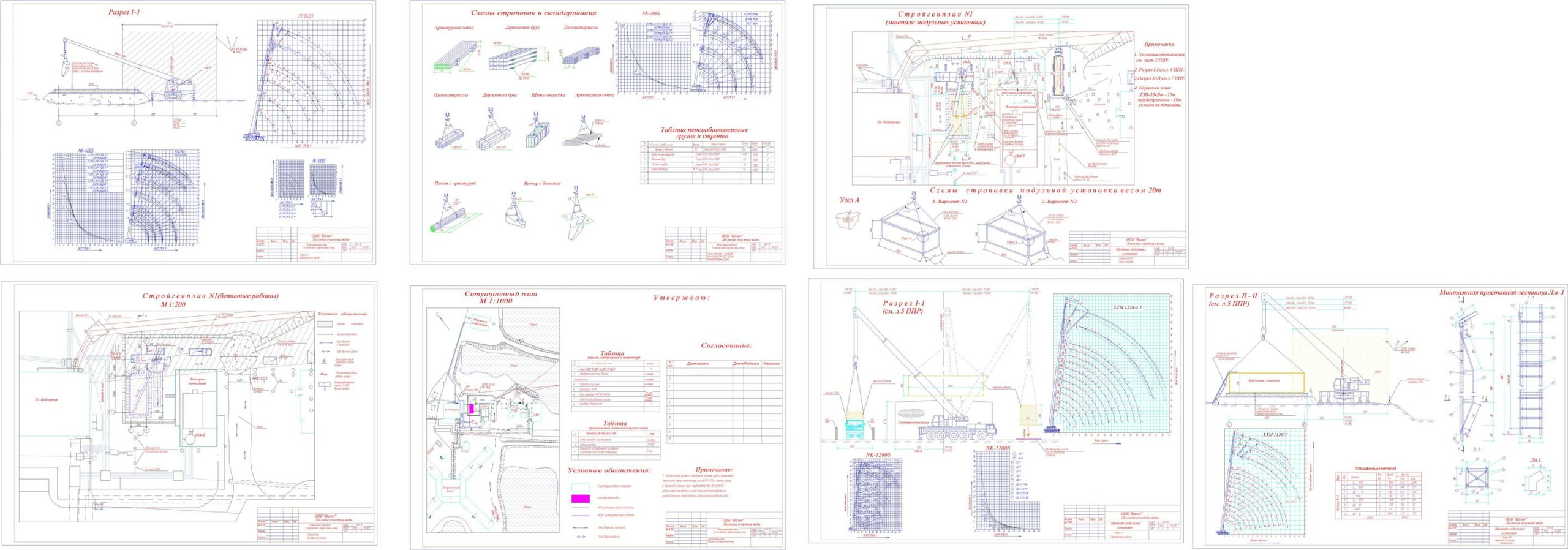

Состав: Пояснительная записка-Технологические укзания. Чертеж Язык документа

Софт: AutoCAD 2007

Файлы:
ППР - Валек/
ППР - Валек/ППР-Валек ЛОС.doc
ППР - Валек/ППР-Валек ЛОС.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
