ППР Нефтебаза. Демонтаж баков

Настоящий проект производства работ разработан на демонтаж резервуаров-баков № 15, 16 V=5000м3 на территории Нефтебазы.
Последовательность производства работ при демонтаже бака:
1. Расчалить демонтируемый бак 4-мя расчалками, установив инвентарные якоря весом 3.3т. В качестве якоря использовать дорожный блок РДБ-3.
2. Произвести демонтаж технологических трубопроводов в пределах демонтируемого бака. Демонтаж допускается производить при помощи лебедки. Блочок крепить к существующим металлоконструкциям бака. Место крепления блочка указывает лицо ответственное за безопасное производство работ.
3. Выставить по периметру демонтируемого бака инвентарные металлические леса.
4. По кровле бака натянуть страховочный трос.
5. Демонтировать ограждение на кровле.
6. Произвести демонтаж кровли бака отдельными лепестками:
- приварить проушины (3шт.) для строповки лепестка;
- застропить щит покрытия согласно схеме строповки на листе 3;
- натянуть стропа;
- произвести резку лепестка;
- монтажникам отойти в безопасную зону;
- снять краном лепесток.
7. Демонтаж стенок бака производить по ярусно картами 3000х1500мм. Высота яруса – 3.0м. К демонтажу нижележащего яруса приступать только после демонтажа верхнего яруса.
- произвести метку подлежащей демонтажу карты 3000х1500мм;
- проделать 2-а отверстия  50-60 для строповки карты;
- застропить с инвентарных лесов карту согласно схеме строповки;
- тянуть стропа;
- произвести резку застропленного элемента стены керосинорезом;
- отойти в безопасную зону;
- снять карту краном.
8. Дно бака демонтировать с поверхности ростверка картами (3000х1500мм), предварительно приварив для строповки проушины.
Аналогичный порядок демонтажа приемлем для остальных металлических конструкций, неоговоренных в вышеприведенных указаниях.

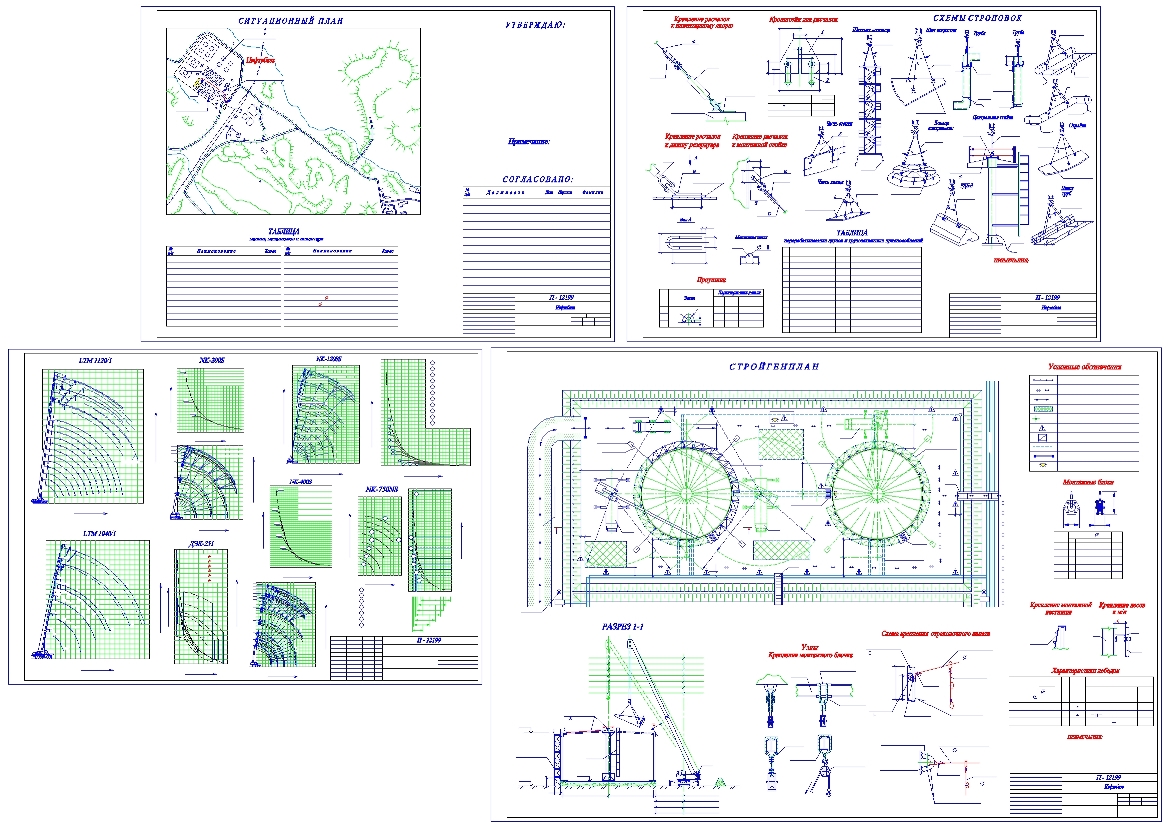

Состав: Пояснительная записка, Чертежи Язык документа

Софт: AutoCAD 2010

Файлы:
Нефтебаза/
Нефтебаза/Демонтаж бака 15. 16.dwg
Нефтебаза/Демонтаж баков 15,16.doc
