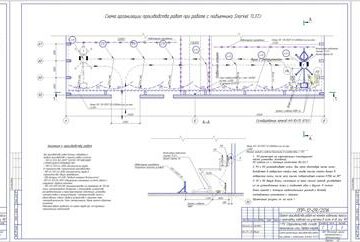

Проект производства работ на строительство объекта: «СОФ. Главная межцеховая технологическая эстакада (инв. № 971736). Ремонт строительных конструкций эстакады в осях 26-27/А1-Б1»

Объект введен в эксплуатацию в 70-е годы прошлого века. Проектная организация ВНИИГ, г.Ленинград.
Эстакада в осях 26-27 - двухъярусная, двухстоечная, высотой от уровня земли до верха колонн - 5,19-5,35 м. За условную отметку 0,000 принят уровень земли у колонны по оси Б/26.
Основные несущие конструкции пролетных строений - стальные раскосные фермы пролетом 18,0 м, высотой 3,0 м с параллельными поясами. Расстояние между фермами 3,6 м. Все элементы ферм выполнены из одиночных стальных прокатных равнополочных уголков с усилением уголками, стержнями или пластинами.
Фермы опираются на железобетонные колонны через стальные надколонники рамного типа. Колонны сечением 400x500 мм, усиленные железобетонными обоймами толщиной 100 мм.
Надколонники коробчатого сечения: стойки из двух стальных прокатных равнополочных уголков, ригеля из двух стальных прокатных швеллеров с усиленными стенками.
Пространственная жесткость пролетных строений обеспечивается системой траверс и связей по нижним и верхним поясам ферм: .
Траверсы - стальные коробчатого сечения из двух прокатных швеллеров и профиля замкнутого сварного квадратного с шагом 3,0 м.
Связи из одиночных стальных равнополочных уголков.
Балки из стальных прокатных швеллеров и двутавров.
Ходовой мостик - из стальных прокатных швеллеров, настил – стальныестержни. Ограждение из стальных элементов высотой 1,0 м. Ходовой мостик опирается на траверсы через стойки из одиночных уголков, раскреплённых вертикальными связями из одиночных уголков.
Более подробное описание проектных решений приведено в томе 1 Материалы обследования конструкций.
