Разработка элемента технологической карты на возведение подземной части многоэтажного промышленного здания из сборного железобетона

МГТУ им. Г.И. Носова
Кафедра проектирования и строительства зданий
Расчётно-графическая работа по дисциплине "Технология строительных процессов"
На тему: "Разработка элемента технологической карты на возведение подземной части многоэтажного промышленного здания из сборного железобетона"
Магнитогорск 2023

Согласно шифру задания и номенклатуре представленной в справочной литературе формируем исходные данные для проектирования. Собранные исходные данные представлены в таблице 1.1.
- количество пролётов, шт. - 6
- количество шагов, шт. - 10
- сетка колонн, м - 6,0х6,0
Разметка здания в осях:
- длина, м - 60
- ширина, м - 36
Грунт:
Суглинок легкий и лесовидный, мягкопластичный без примесей:
- средняя плотность, кг/м3 - 1700
- крутизна откосов (отношение высоты откоса к заложению при глубине выемки от 1,5 до 3,0 м) - 1:0,5
- коэффициент первоначального разрыхления - 0,18-0,27 (18-24%)
- коэффициент остаточного разрыхления - 0,03-0,06 (3-6%)
Размеры котлована, м:

длина:
- понизу - 62,3
- поверху - 64,85

ширина:
- понизу - 38,9
- поверху - 41,45

глубина - 2,55

Размеры площадки, с которой срезается растительный слой грунта - 124,85×101,45
Фундаменты под колонны сечением 0,4×0,4 м2. Подколонник площадью 0,9×0,9 м2. Глубина стакана 0,8 м.
Размеры ступени, м:
длина - 2,1
ширина - 1,5
высота - 0,45
Высота фундамента, м - 2,7
Масса фундамента, т - 6,67

Содержание
1. Исходные данные…………………………………………………………………………………………..3
2. Перечень работ……………………………………………………………………………………………..5
3. Определение размеров земляного сооружения…………………………………………………………..5
4. Определение объёмов работ……………………………………………………………………………….6
5. Составление комплектов машин для производства земляных работ…………………………………...7
6. Выбор схемы монтажа фундаментов многоэтажного каркаса здания………………………………….9
7. Определение параметров монтажных кранов…………………………………………………………...10
8. Выбор кранов для монтажа фундаментов……………………………………………………………….11
9. Составление калькуляции машиноемкости, трудовых затрат и заработной платы рабочих и продолжительности работы машин и механизмов……………………………………………………..12
10. Построение графика выполнения работ по производству нулевого цикла многоэтажного каркасного здания……………………………………………………………………………………………………...13
11. Проектирование технологической схемы разработки котлована……………………………………...13

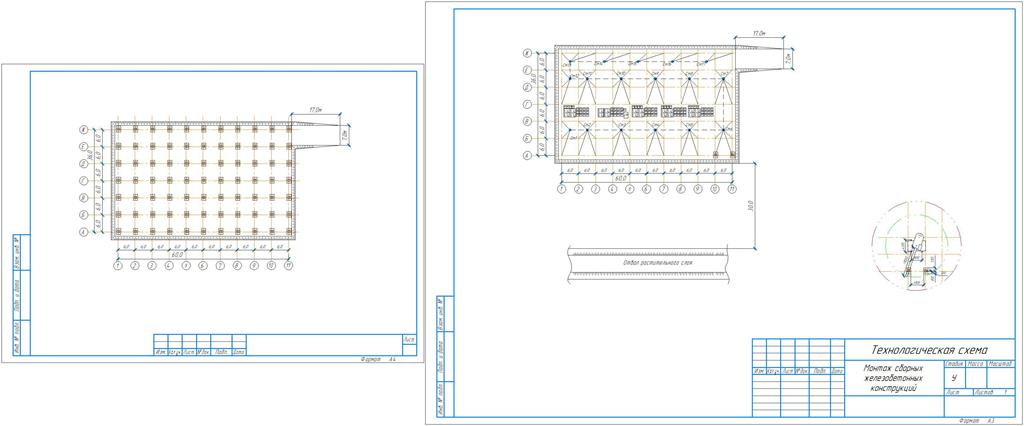

12. Проектирование технологической схемы монтажа сборных железобетонных конструкций……….17
