Площадка выносная размером 1700х2200 мм с узким выходом, используется при выполнении строительно-монтажных работ при строительстве многоэтажных домов в монолитном каркасном исполнении. Площадка устанавливается башенным краном в проем этажа, крепится в распор к перекрытию стандартными винтовыми стойками для установки опалубки. Площадка служит для подачи башенным краном грузов до 1 т, как правило поддонов кирпича, раствора, на площадку, с последующим перемещением ручными тележками (рохлями).
- Главная -
- Чертежи -
- Строительство -
- Проекты производства работ и Технологические Карты -
- Строительная площадка выносной ПВ-2 размером 1700х2200 мм с узким выходом
Строительная площадка выносной ПВ-2 размером 1700х2200 мм с узким выходом
0
1
123
1
1
20
Сообщить о проблеме
Автор
user-7001683
Дата
02.02.2024
Язык
Русский
Состав

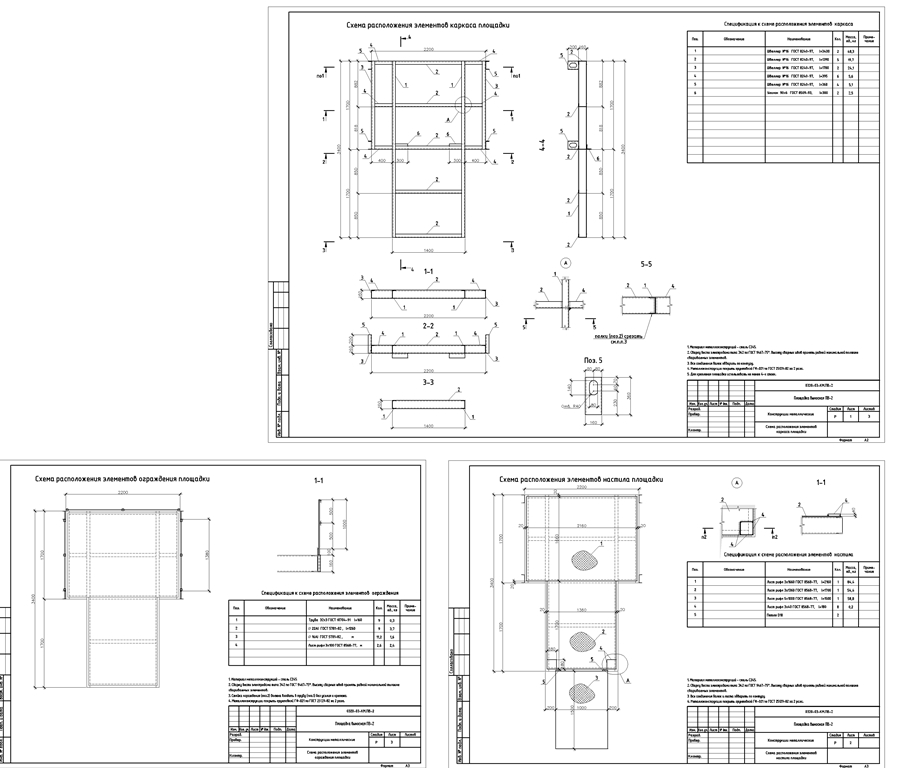

Схема элементов каркаса площадки, схема элементов настила площадки, схема элементов ограждения площадки
Софт
AutoCAD 2017
Как открыть?
Отзывов пока нет
Содержимое архива
-
Площадка высная ПВ-2.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Alexander Red
Пляс Александр
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Скажите, по данным чертежам возможно изготовление?
Стадия Р, три листа согласно полю состав, спецификации имеются, например "Лист рифл 3х1660 ГОСТ 8568-77, l=2160"
Кто то скажет, что ему достаточно данных, другой давайте мне полную деталировку, третий в гараже по картинке все сделает. Спросите у тех кто Вам будет изготавливать.
