Техкарта по монтажу сборно-монолитного перекрытия

Запорізький національний технічний університет
Кафедра будівельного виробництва та управління проектами
Технологічна карта з дисципліни "Технологія зведення будівель та споруд"
На тему: "Технологічна карта на монтаж збірно-монолітного перекриття"
Запоріжжя, 2017

Технологічна карта розроблена на монтаж збірно-монолітного перекриття в 3-х поверховій адміністративній будівлі з розмірами в плані 18,4 x 10,5 м. Перекриття виконуються з попередньо виготовлених сталезалізобетонних балок і пустотних блоків, а також монолітного бетону, що укладається на змонтовані конструкції. Зовнішні стіни виконані з цегли керамічної товщиною 380 мм, внутрішні стіни – товщиною 250 мм. Роботи по монтажу збірно-монолітного перекриття виконуються влітку в одну зміну.
При цьому умовно приймається, що елементи фундаменту і стін вже зведені, підземні комунікації прокладені, майданчик спланований.

Зміст
Вступ 2
1. Галузь застосування 3
2. Нормативні документи 4
3. Характеристики застосовуваних матеріалів та виробів 6
4. Технологія будівельних робіт 10
5. Підрахунок обсягів робіт, матеріалів і виробів 13
6. Підбір монтажного крану 14
7. Вимоги до якості та виконання робіт 17
8. Вказівки з охорони праці та ТБ 19
8.1. Загальні положення 19
8.2. Монтаж збірно-монолітних перекриттів 20
8.3. Вимоги пожежної безпеки 22
9. Потреба в матеріально-технічних ресурсах 23
10. Калькуляція витрат праці 25
11. Техніко-економічні показники 26
Список використаних джерел 27

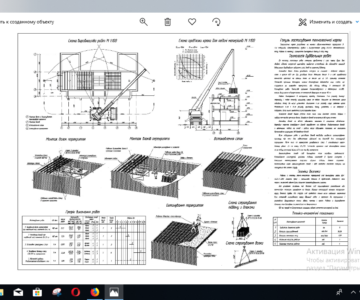

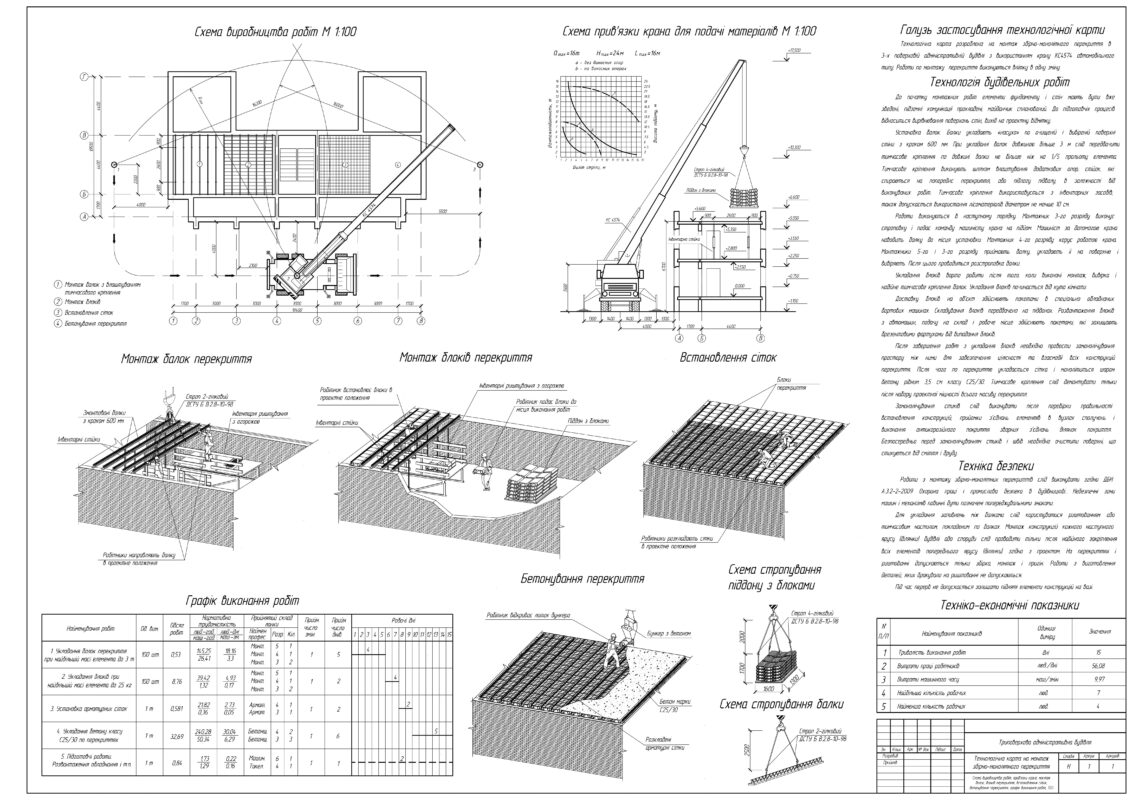

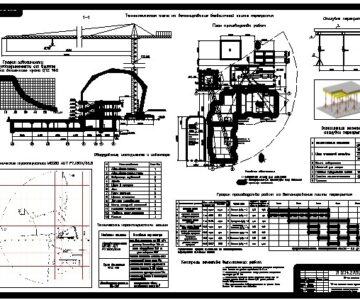

Состав: Схема виробництва робіт, прив'язки крана, монтаж балок, блоків перекриття, встановлення сіток, бетонування перекриття, графік виконання робіт, ТЕП Язык документа
