Технологическая карта на монтаж балок покрытия здания склада гранулированных кормов и минеральных удобрений в г. Челябинск

Южно-Уральский институт управления и экономики
Кафедра «САи»
Курсовой проект по дисциплине "Основы технологии возведения зданий"
На тему: "Технологическая карта на монтаж балок покрытия здания склада гранулированных кормов и минеральных удобрений в г. Челябинск"
Челябинск 2019

Исходные данные Рисунок 1 - Схематический план фундаментов
Количество шагов – 3;
Количество пролетов - 14;
Шаг – 6 м;
Пролет – 6 м;

В качестве основных несущих конструкций покрытия в проекте использованы
- металлические балки из прокатных двутавров 60Ш3, соединенные в центре сваркой и болтами, создав уклон по кровле.
Для устойчивости балок предусмотрены распорки по верхним поясам балок. К колоннам балки крепятся анкерными болтами и сваркой опорных листов.
Целью данной работы является разработка технологической карты на производство работ по монтажу металлоконструкций балок покрытия здания склада гранулированных кормов емкостью 1100 т и минеральных удобрений емкостью 400 т. Здание имеет размеры в осях 84х18 м. Балки изготовлены из прокатных двутавров.
Технологическая карта разработана на организацию работ, осуществление контроля и приемки комплекса монтажных работ на строительной площадке.
Технологическая карта содержит рекомендации по организации и технологии производства монтажных работ механизированным и ручным способом, калькуляцию затрат труда и машинного времени, перечень материально-технических ресурсов, а также требования к качеству приёмки работ и техники безопасности.

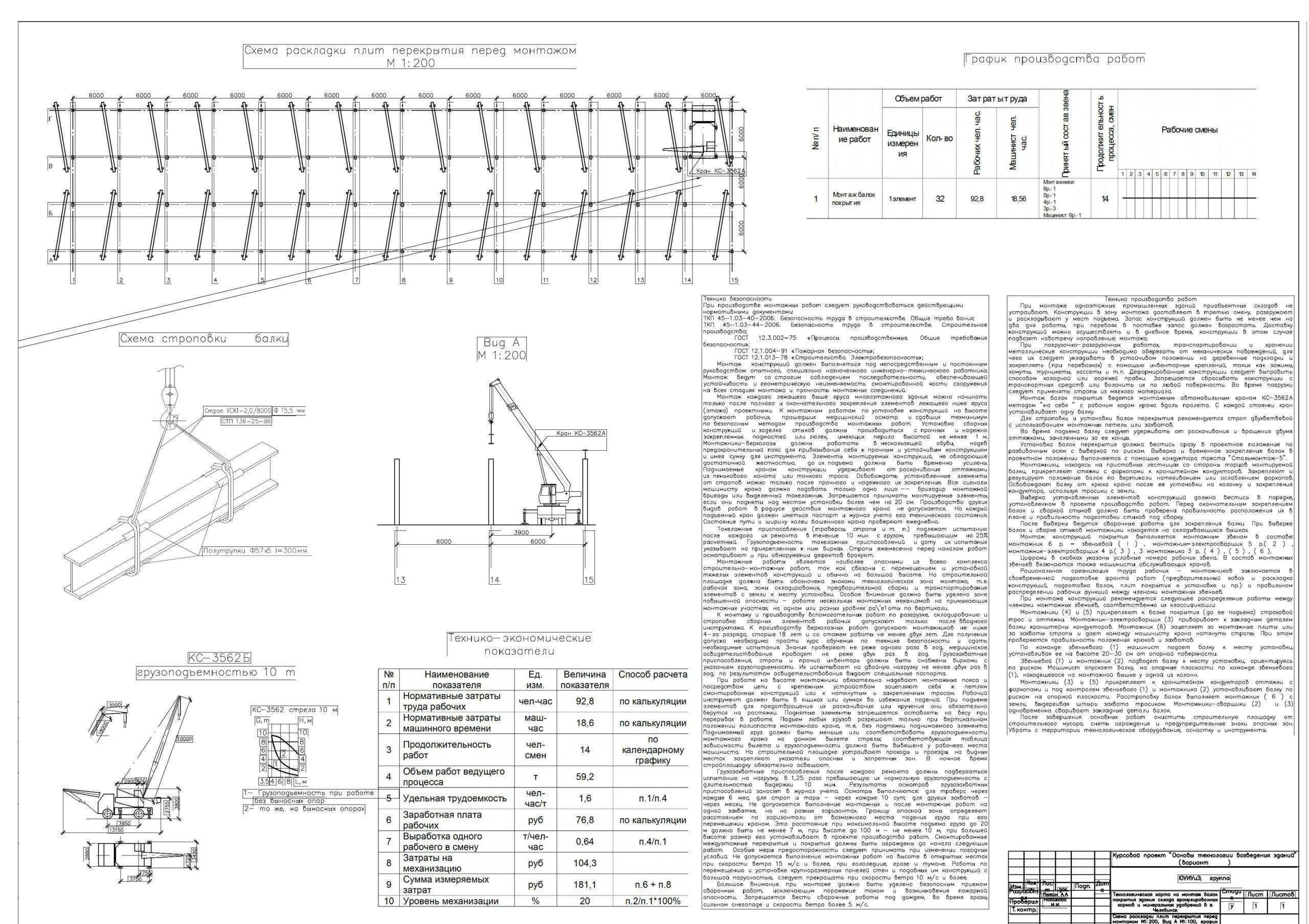

Графическая часть содержит: схему раскладки плит перекрытия перед монтажом М1:200, вид А М1:100, график производства работ, технические характеристики монтажного крана, схема строповки, ТЭП

Содержание
Задание 3
Введение. 4
1. Область применения. 5
2. Организация и технология строительного процесса по монтажу конструкций здания. 6
2.1. Готовность работ, предшествующих монтажу. 6
2.1. Объёмы основных и вспомогательных работ. 7
2.2. Выбор монтажных кранов. 8
2.3. Калькуляция трудовых затрат. 10
2.4. График производства работ. 11
2.5. Технология и организация монтажных процессов. 12
2.6. Контроль качества работ. 14
2.7. Техника безопасности. 15
3. Материально-технические ресурсы. 18
4. Технико-экономические показатели. 20
Список литературы. 21
