Технологическая карта на монтаж внутренних стеновых панелей 12-и этажной блок секции на 48 квартир

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Программа переподготовки «Промышленное и гражданское строительство»
Кафедра «Технология и организация строительного производства» Дисциплина «Технология строительного производства»
Курсовая работа на тему: «Технологическая карта на монтаж внутренних стеновых панелей 12-и этажной блок секции на 48 квартир»

Исходные данные.

Необходимо выполнить проект производства работ для 12-и этажной блок секции на 48 квартир в части составления технологической карты на один строительный процесс для типового этажа (монтаж стеновых панелей, установки лестничных маршей и блока лифтовой шахты).
Несущие конструкции (стены, перекрытия) – сборные, железобетонные. Толщина стен 490 мм, толщина перекрытий 240 мм. Несущая система – перекрестно-стеновая. Шаг поперечных стен: 1,2; 2,4; 3,6; 4,8; 6,0м. Высота этажа – 2,8 м. Ограждающие конструкции – стеновые наружные ж/б панели толщиной 490 мм. Внутренние перегородки - ж/б панели толщиной 250 мм.
Начало возведения проектируемого дома – Май 2012 г.
Строительство здания происходит при помощи передвижного башенного крана типа КП-10. Стеснённые условия строительства отсутствуют.
Площадь застройки здания – 318,5 м2. Строительный объём здания – 11 602,0 м3.

Содержание:

1.1 Исходные данные.
1.2 Календарное планирование.
1.3 Определение нормативной продолжительности строительства.
1.4 Календарный план на строительство 12-ти этажной блок-секции на 48 квартир.
1.5 Основы технологии и организации производства работ.
1.6 Технологическая карта на монтаж сборных конструкций типового этажа.
1.7 Технология и организация строительного процесса.
1.8 Монтажная оснастка.
1.9 Перечень монтажных приспособлений для монтажа конструкций типового этажа.
1.10 Контроль качества монтажа.

Состав: Записка, Графическая часть Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на монтаж внутренних стеновых панелей 12-и этажной блок секции на 48 квартир

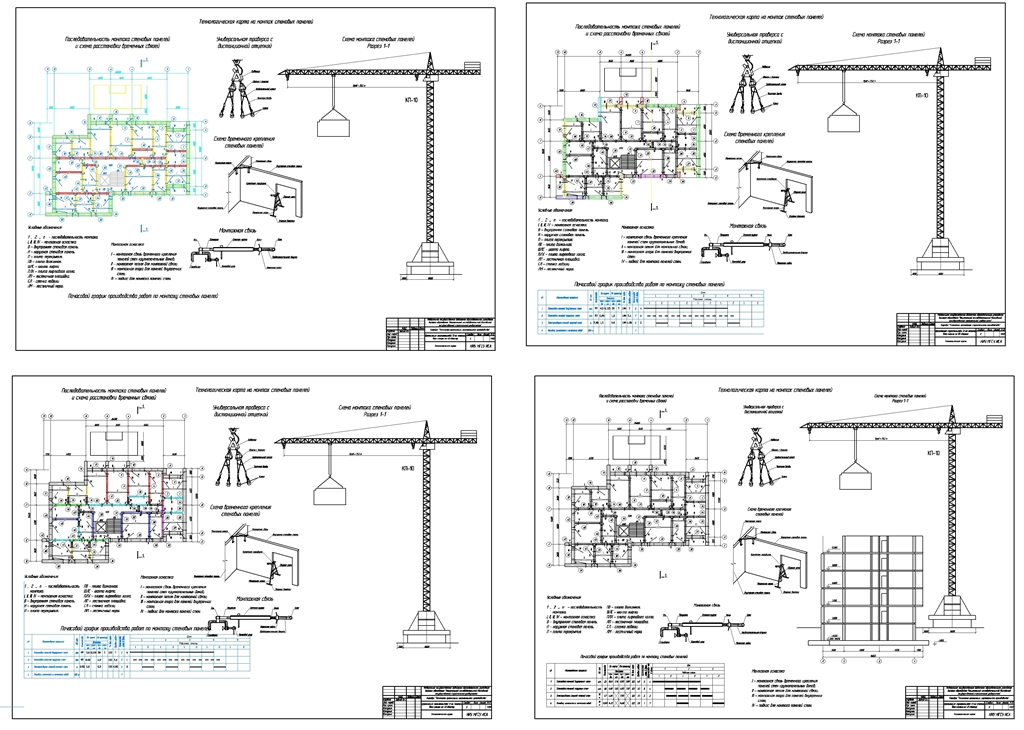

Графическое задание ПГС10.dwg
Записка ОСП ПГС10 (Редакция 1).docx
