МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«ТУЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Институт горного дела и строительства
Кафедра «Городское строительство, архитектура и дизайн»
Курсовая работа по дисциплине:
«Технологические процессы в строительстве»

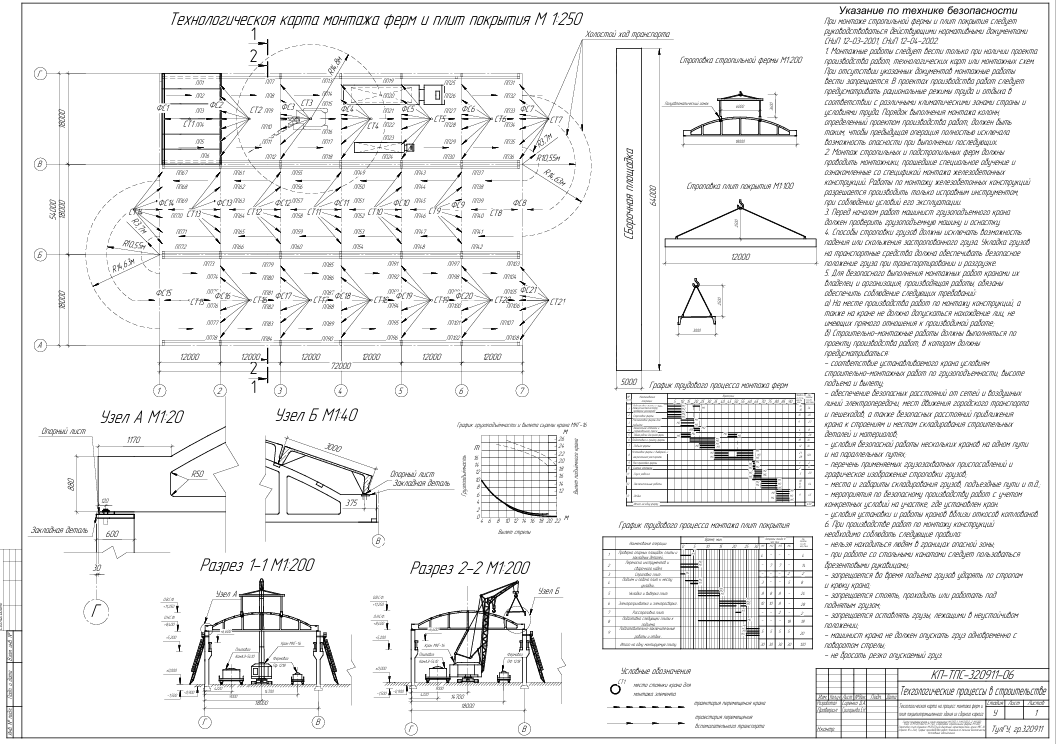

на тему: "Технологическая карта на процесс монтажа ферм и плит покрытия
промышленного здания из сборного железобетона"

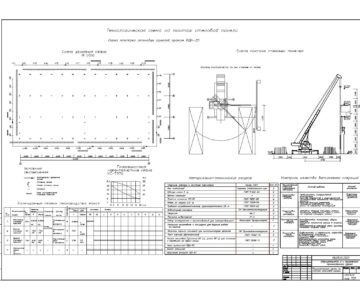

По заданию кафедры требуется разработать технологическую карту на процесс монтажа стеновых панелей промышленного здания из сборного железо-бетона.
Возводимое здание представляет собой одноэтажное трехпролетное здание. Пролет 18 м. Размеры здания в осях А–Г – 54 м, в осях 1–7 – 72 м (рисунок 1). Шаг колонн крайних рядов – 12 м, среднего ряда – 12 м . От-метка низа стропильной конструкции – 8,4 м. Отметка подкрановой части колонны – 6,6 м. Каркас проектируемого здания – железобетонный.
Возводимое здание оснащено опорно–мостовыми кранами грузоподъёмностью 5 Т.
Элемент покрытия представляет собой сегментную железобетонную ферму. Ограждающие элементы покрытия – Ж/Б ребристые плиты (3 х 12,0 м) толщиной 300 мм. Стеновые панели – железобетонные, длиной 6000 мм, толщиной 400 мм и высотами 1200 мм, 1800 мм,1000мм.
Введение……………………………………………………...........................................4
1 Расчет земляных ра-бот.................................................................................................7
1.1 Расчет площадь срезки растительного слоя..........................................................7
1.2 Расчет объема котлова-на.........................................................................................8
2 Объём строительно-монтажных ра-бот......................................................................10
3 Разработка технологической кар-ты...........................................................................13
3.1 Область применения технологической кар-ты.....................................................13
3.2 Организация и технология выполнения монтажного процесса.........................15
3.3 Выбор и расчет основного грузозахватного и транспортного оборудования..21
3.3.1 Грузозахватные приспособле-ния.....................................................................21
3.3.2 Транспортные средства для перевозки элементов.........................................23
3.3.3 Монтажный кран................................................................................................25
3.3.4 Ведомость оборудова-ния..................................................................................27
3.4 Калькуляция затрат труда, времени работы машин и заработной платы.........28
3.5 Требования к качеству и приёмке ра-бот..............................................................30
4 Указание по технике безопасно-сти...........................................................................36
Заключе-ние.....................................................................................................................38
Список используемой литературы………………………………...............................39
