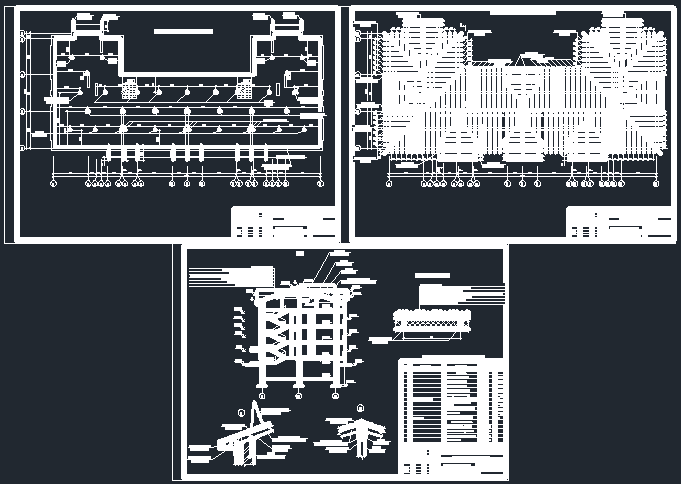

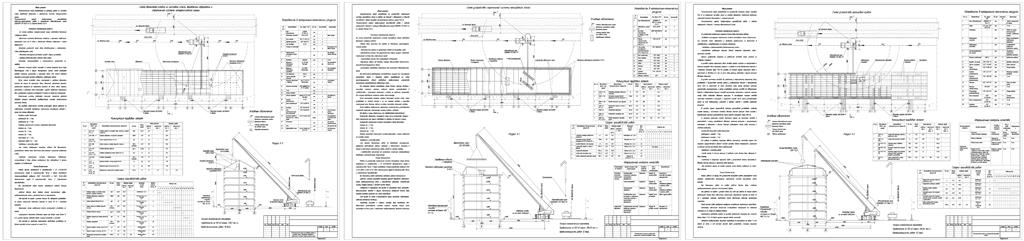

Технологическая карта на реконструкцию пятиэтажного жилого дома методом надстройки мансардного этажа

Тверской Государственный Технический университет
Кафедра строительного производства
Курсовой проект по дисциплине "Реконструкция в строительстве"
на тему: "Технологическая карта на реконструкцию пятиэтажного жилого дома методом надстройки мансардного этажа"
Тверь 2019

В данной работе выполняется разработка реконструкции крыши пятиэтажного жилого здания, построенного по серии 1-447. Целью работы является изучение и проектирование технологии проведения работ по устройству мансардного этажа. Вопрос надстройки этажей является актуальным в настоящее время, так как позволяет решить территориальные проблемы с помощью реконструкции пространства неиспользуемых крыш существующих зданий.

Содержание

Введение 3
1. Объемно-планировочные решения и общая характеристика серии 1-447 4
2. Описание принятых решений по устройству мансардного этажа 8
3. Технологическая карта на разборку кровли из листовой стали, деревянной обрешетки и стропильной системы четырехскатной крыши 10
3.1 Технология строительного процесса 10
3.2 Выбор ведущей машины 13
3.3 Техника безопасности 15
3.4 Потребность в материально-технических ресурсах 15
3.5 Калькуляция трудовых затрат 16
3.6 Календарный график 17
4. Технологическая карта на возведение стропильных конструкций мансардного этажа 18
4.1 Технология строительного процесса 18
4.2 Выбор ведущей машины 21
4.3 Техника безопасности 22
4.4 Потребность в материально-технических ресурсах 23
4.5 Калькуляция трудовых затрат 24
4.6 Календарный график 25
5. Технологическая карта на устройство фальцевой металлической кровли 26
5.1 Технология строительного процесса 26
4.2 Техника безопасности 29
5.3 Потребность в материально-технических ресурсах 30
5.4 Калькуляция трудовых затрат 31
5.5 Календарный график 32
Заключение 33
Список литературы 34

Состав: Пояснительная записка, Технологическая карта на разборку кровли из листовой стали деревянной обрешетки и стропильной системы четырехскатной крыши, ехнологическая карта на устройство стропильной системы мансардного этажа, Технологическая карта на устройство фальцевой кровли. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на реконструкцию пятиэтажного жилого дома методом надстройки мансардного этажа

Реконструкция 5 этажного жилого дома.dwg
Пояснительная Записка.docx
