Технологическая карта на устройство фундаментной плиты из монолитного железобетона

НИУ МГСУ
Кафедра Технологии и организации строительного производства
КУРСОВОЙ ПРОЕКТ по дисциплине «Технологические процессы в строительстве»

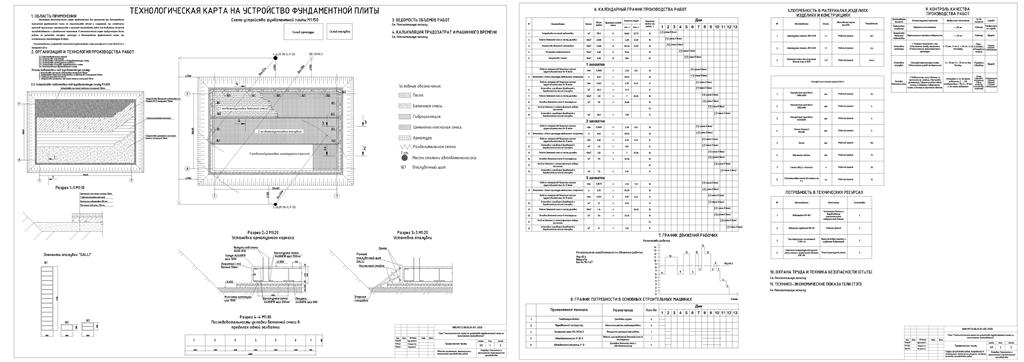

Тема: "Технологическая карта на устройство фундаментной плиты из монолитного железобетона"
Москва 2020

Исходные данные: Место строительства-Астрахань; Количество этажей-11; Высота этажа 3.3; Высота подвального этажа 2.9м; Грунт-песок; Толщина монолитной жб стены 180мм; Толщина стен подвала 250мм; Сечение колонны 400х400мм; Толщина фундамента 550мм; класс бетона B25; диаметр рабочей арматуры сеток фундаментной плиты 18мм, шаг рабочей арматуры 250мм; Производитель опалубки Delli
В данной курсовом проекте рассматривается технологическая карта на устройство фундаментной плиты, организация и технология производства работ, Калькуляция затрат, Календарный график

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 8
1. ОБЛАСТЬ ПРИМЕНЕНИЯ 9
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ 11
2.1. Подготовительный период 11
2.1.1. Подбор пневмотрамбовки и передвижного компрессора 12
2.1.2. Подбор башенного крана 12
2.1.3. Подбор автобетононасоса 14
2.1.4. Подбор автобетоносмесителя 15
2.2. Устройство котлована 16
2.3. Устройство подготовки под фундаментную плиту 16
2.4. Устройство арматурного каркаса 17
2.5. Устройств опалубки фундаментной плиты 19
2.6. Бетонирование фундаментной плиты 21
3. ВЕДОМОСТЬ ОБЪЕМОВ РАБОТ 24
3.1. Песчаная подготовка 24
3.2. Устройство бетонной подготовки 24
3.3. Устройство горизонтальной оклеечной гидроизоляции 25
3.4. Устройство цементно-песчаной стяжки 25
3.5. Установка и вязка арматуры отдельными стержнями 24
3.6. Установка деревянной и деревометаллической опалубки 26
3.7. Укладка бетонной смеси в конструкции 26
3.8. Определение технологических зон и захваток бетонируемой конструкции 27
4. КАЛЬКУЛИЦИЯ ТРУДОЗАТРАТ И МАШИННОГО ВРЕМЕНИ 31
5. ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ 34
6. КАЛЕНДАРНЫЙ ГРАФИК ПРОИЗВОДСТВА РАБОТ 41
7. ГРАФИК ДВИЖЕНИЯ РАБОЧИХ 42
8. ГРАФИК ПОТРЕБНОСТИ В ОСНОВНЫХ СТРОИТЕЛЬНЫХ
МАШИНАХ 43
9. КОНТРОЛЬ КАЧЕСТВА РАБОТ 44
10. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ (ОТИТБ) ПРИ ПРОВЕДЕНИИ РАБОТ 49
11. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ (ТЭП) 53
ЗАКЛЮЧЕНИЕ 55
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 56
