Технологическая карта на устройство сб. ж/б столбчатых фундаментов и монтаж ж/б каркаса здания

Федеральное агенство по образованию
ГОУ ВПО «Московский государственный открытый университет»
Чебоксарский политехнический институт (филиал)
Кафедра строительного производства
КУРСОВОЙ ПРОЕКТ
на тему: «Технология возведения зданий и сооружений»
Чебоксары 2015

Разработка технологической карты на устройство сб. ж/б столбчатых фундаментов и монтаж ж/б каркаса здания

Исходные данные:
1. Планы на отм. -0,300, 0,000, 3,300, 6,600, 9,900 этажа, продольный разрез проекта здания.
2. Тип схема здания – ж/б каркасное здание, Районный информационно – вычислительный центр 1 группы в железобетонных конструкциях
3. Высота этажа – 3.3м
4. Высота здания – 14,1 м.
5. Ширина здания – оси А-Д = 24м.
6. Длина здания – оси 1-5 = 24м.
7. Число этажей – 3
8. Характеристика элементов здания:
стены – не несущие многослойные ж/б панели на ж/б колоннах
фундамент – сб. ж/б столбчатый
плиты перекрытия и покрытия – ж/б пустотные плиты.

Состав: Техкарта, календарный план, ТЭП, состав звена, потребность в машинах и механизмах, разрез 1-1 Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на устройство сб. ж/б столбчатых фундаментов и монтаж ж/б каркаса здания

Серега ТВЗ.doc

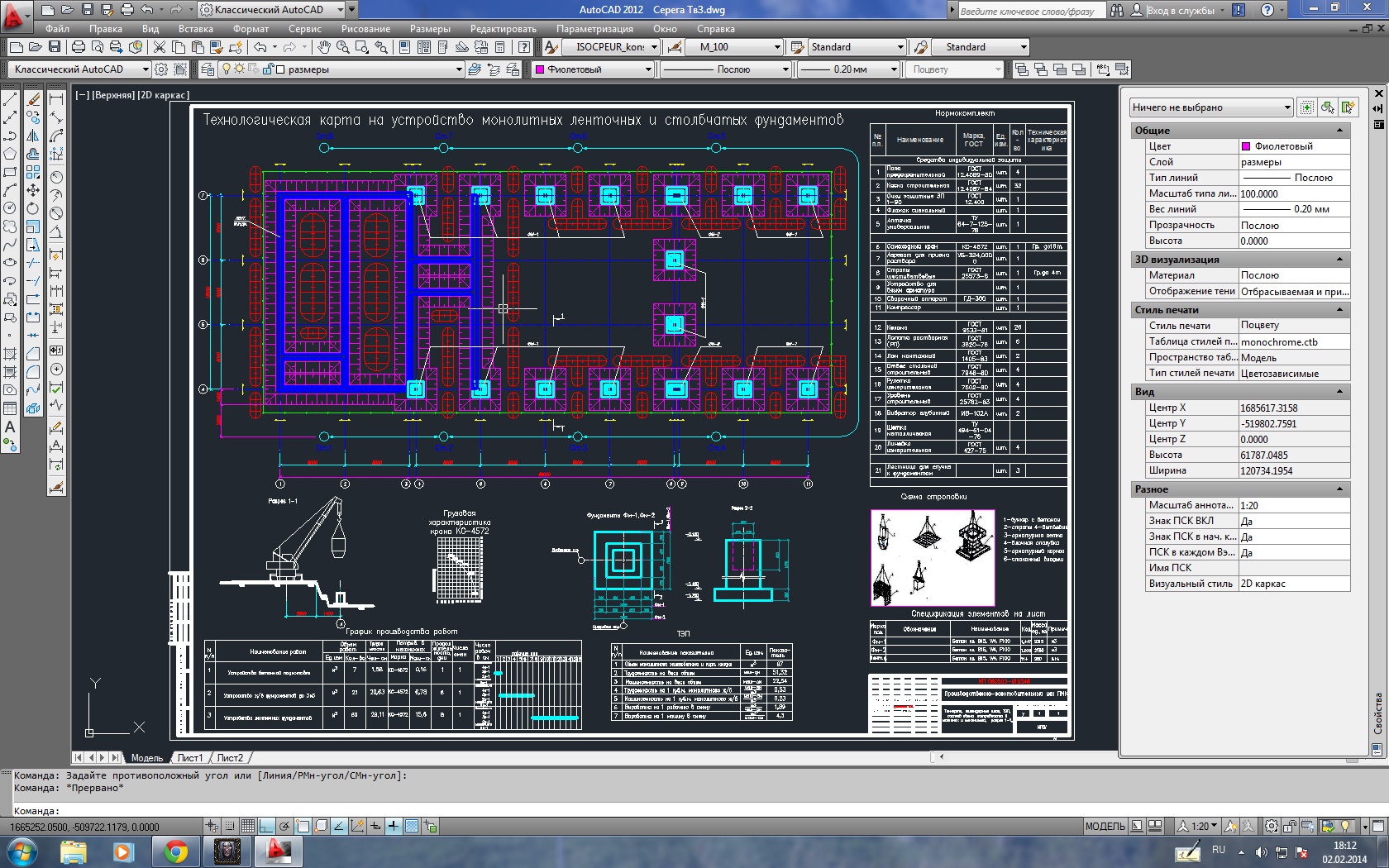

Серега ТвЗ.dwg
