Технологическая карта на возведение нулевого цикла 2-х этажного жилого здания

ВлГУ
Кафедра Строительного производства Курсовой проект

Курсовой проект
по дисциплине «Технологические процессы в строительстве»
на тему «Технологическая карта на возведение нулевого цикла 2-х этажного жилого здания»

СОДЕРЖАНИЕ
Введение 3
Исходные данные 3
I.Расчет технологической карты 4
1.Подсчет объемов работ 5
2.Рассмотрение вариантов методов и способов производства работ. Выбор основного (наиболее эффективного) варианта. 16
3. Составление калькуляции затрат труда, машинного времени и заработной платы. Расчет состава комплексной бригады. 36
4.Выбор монтажных кранов. Расчет количества транспортных средств. 50
5.Расчет календарного плана производства работ. 61
6.Расчет технико-экономических показателей. 65

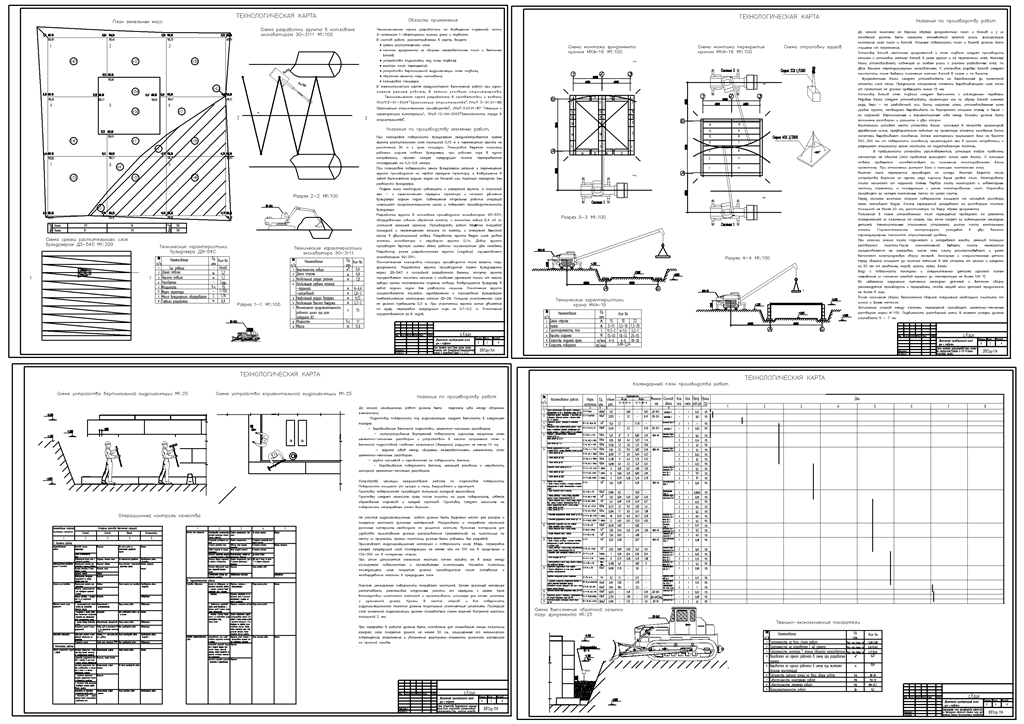

II. Технологическая карта. 68
1. Область применения. 68
2. Технология и организация строительного процесса. 68
2.1. Указания по технологии и организации строительного процесса. 68
2.2. Калькуляция затрат труда и состав комплексной бригады. 75
2.3. Используемые машины, механизмы, крановое и
монтажное оборудование 80
2.4. Методы и способы производства работ. 81
2.5. Календарный план производства работ. 82
2.6. Мероприятия по контролю качества работ. 82
2.7. Мероприятия по технике безопасности. 85
3. Материально-технические ресурсы. 97
4. Технико-экономические показатели. 99
Список использованной литературы. 100

Разрабатывается технологическая карта на производство земляных работ и возведение подземной части здания при строительстве 2-этожного 1-квартирного жилого дом с подвалом».
Район строительства город Клин Московская обл.
Тип грунта – песок средней крупности, средней влажности.
Толщина растительного слоя 0,15 м.
Грунтовые воды отсутствуют.
Горных выработок и вечномёрзлых грунтов в районе строительства нет .
Здание имеет в плане прямоугольную форму, с размерами в осях 1-3: 9,6 метра, в осях А-Б: 8,8 метра.
Здание 2-этажное, высота этажа 3,3 метра.
Фундамент ленточный сборный железобетонный, глубина заложения -3,0 метра.
Наружные и внутренние стены выполняются из силикатного полнотелого кирпича на цементно-песчаном растворе. Толщина наружных стен 0,51 метра, толщина внутренних стен 0,38 метра,
Перекрытие устраивается из сборных железобетонных панелей с круглыми пустотами.
