Технологические карты на устройство каркаса здания и кровли поэлементной сборки

Полоцкий государственный университет
Кафедра строительного производства
Раздел Технология строительства дипломного проекта
Новополоцк 2019

Запроектированный спортивно-тренировочный манеж представляет собой 1-2х этажное здание прямоугольной формы в плане с размерами в осях 90,62×24 м.
Конструктивно манеж представляет здание: в осях 3-16 с каркасом из несущих сборных ж/б колонн и металлических ферм пролётом 24 м.
Кровля скатная из профнастила по металлическим прогоном и фермам. Утеплитель – плиты минераловатные толщиной 160 мм. Пароизоляция «Ютафол Н Стандарт».

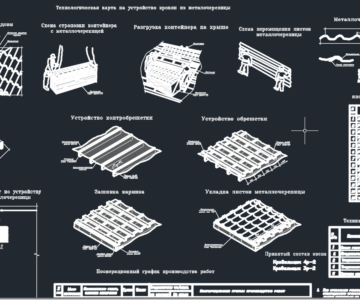

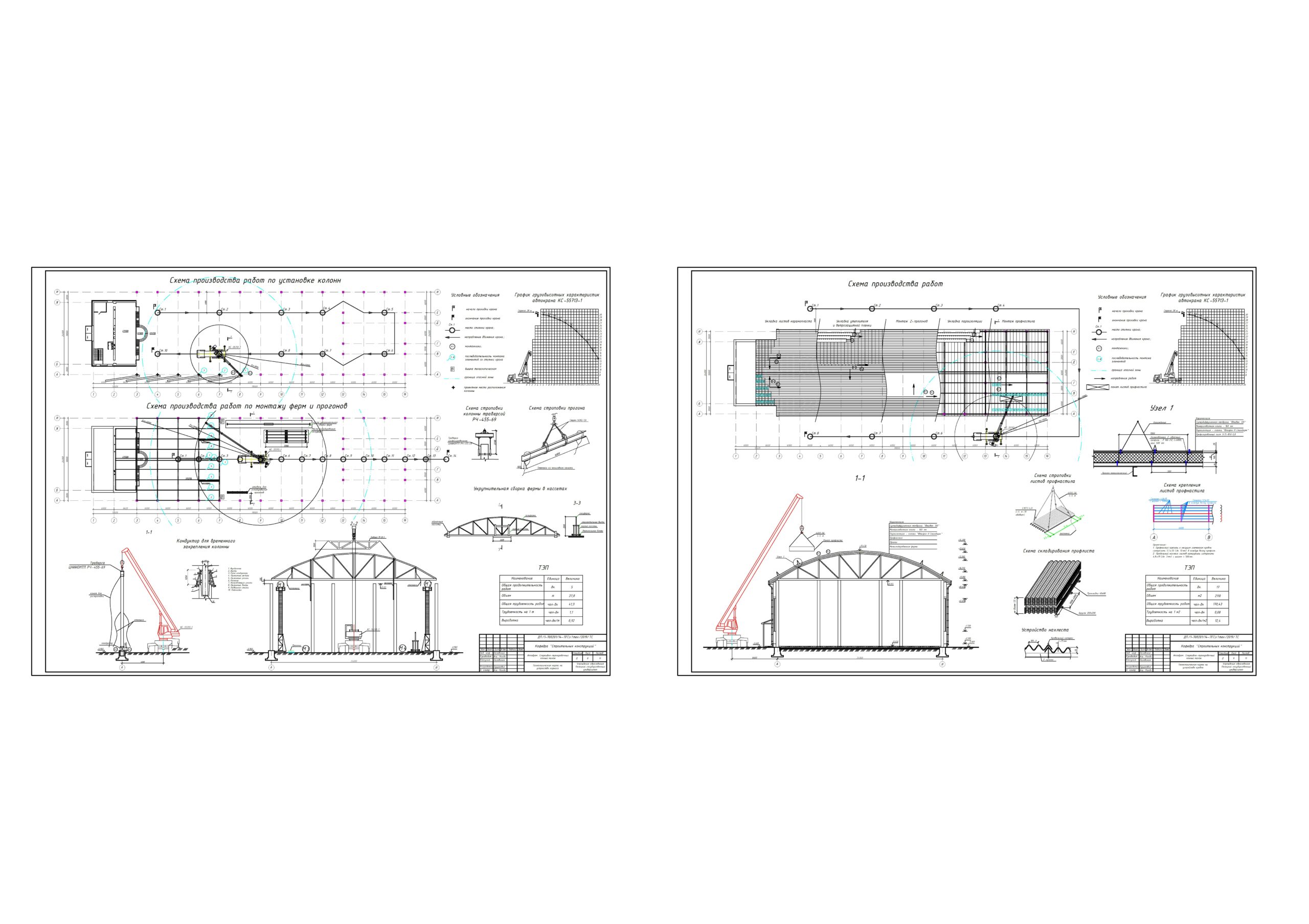

Графическая часть 2 листа А1: устройство каркаса, устройство кровли

Состав: Схемы производства работ, разрезы, узлы Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологические карты на устройство каркаса здания и кровли поэлементной сборки

архив\технология.doc
архив\тсп.dwg
