Технологические процессы земляных работ. Котлован для двухсекционного здания сложной формы 30х24м

«МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт строительства и архитектуры, Кафедра технологии и организации строительного производства,
КУРСОВОЙ ПРОЕКТ (РАБОТА) по дисциплине «Технологические процессы в строительстве. Основы организации и управления в строительстве»
Тема: «Технологические процессы земляных работ»

Место строительства: г. Москва.
Площадь строительной площадки – 150000 м2 (500х300 м); продольный уклон i= 0,005.
На территории строительной площадки создана опорная геодезическая сеть.
Наименование грунта – Суглинок лёгкий
Размеры и местоположение здания – 30x24 м, 5 квадрат.
Глубина котлованаHк=1,8м
Высота фундаментной плиты Hф.п =250мм, высота бетонной подготовки hб.п =150мм
Материал и высота подсыпки – Щебень, hподс. =150мм
Организовано круговое одностороннее движение; Ширина проезжей части 3,5 метра.
Расстояние до карьера – 6,0 км.

Технологическая карта разработана на организацию работ, осуществление контроля и приемки комплекса работ нулевого цикла на строительной площадке размером 300х500 метров, находящейся по адресу: г. Москва.
Технологическая карта содержит рекомендации по организации и технологии производства земляных и бетонных работ механизированным и ручным способом, калькуляцию затрат труда и машинного времени, перечень материально-технических ресурсов, календарный план производства, а также требования к качеству приёмки работ и техники безопасности. В состав технологической карты также входят технико-экономические показатели и соответствующие технологические схемы.
Работы производятся в весенне-осенний период. Выполнение земляных работ средствами механизации ведётся в две смены по 8 часов, работы по устройству подземной части здания выполняются в одну смену по 8 часов.
Основание для фундамента – суглинок легкий. Глубина заложения – 1,8 м.
Сейсмика отсутствует. УГВ – низко, мерзлые грунты отсутствуют. Стесненности нет.
По проекту разрабатывается котлован для двухсекционного здания сложной формы с размерами в осях 30х24 м. Габаритные размеры котлована по дну – 776,2 м2. Геометрический объём котлована равен м3. Крутизна откоса котлована – 1:0,5. Для эффективной разработки котлована предусмотрен съезд в котлован– шириной 3,5 м с уклоном 1:6.
Дно котлована, в соответствии с проектом, предполагает устройство подсыпки из щебня(150мм) и бетонной подготовки (150мм) для устройства монолитной железобетонной плиты толщиной 250мм.
Ограждающая конструкция подземной части здания – монолитная железобетонная стена толщиной 400 мм, высотой 1,25 м. Высота цокольной части относительно уровня земли – 0.6м. Железобетонные конструкции со стороны котлована покрываются слоем битумно-полимерного рулонного материала.

Оглавление
I. Область применения ………………………………………………………………………..………….3
II. Организация и технология выполнения работ ……………………………………………………….4
III. Ведомость объёмов работ ……………………………………………………….............................................................17
IV. Калькуляция затрат труда и машинного времени………………………………………………………….……..18
V. Материально-технические ресурсы …………………………………………………………………….…..………...19
VI. График производства работ ……………………………………………………………………………20
VII. Требования к качеству приёмки работ
VIII. Техника безопасности при производстве работ……………………………………………………….25
IX. Технико-экономические показатели …………………………………………………………………...29
X. Технологические схемы
ПРИЛОЖЕНИЯ
Список литература

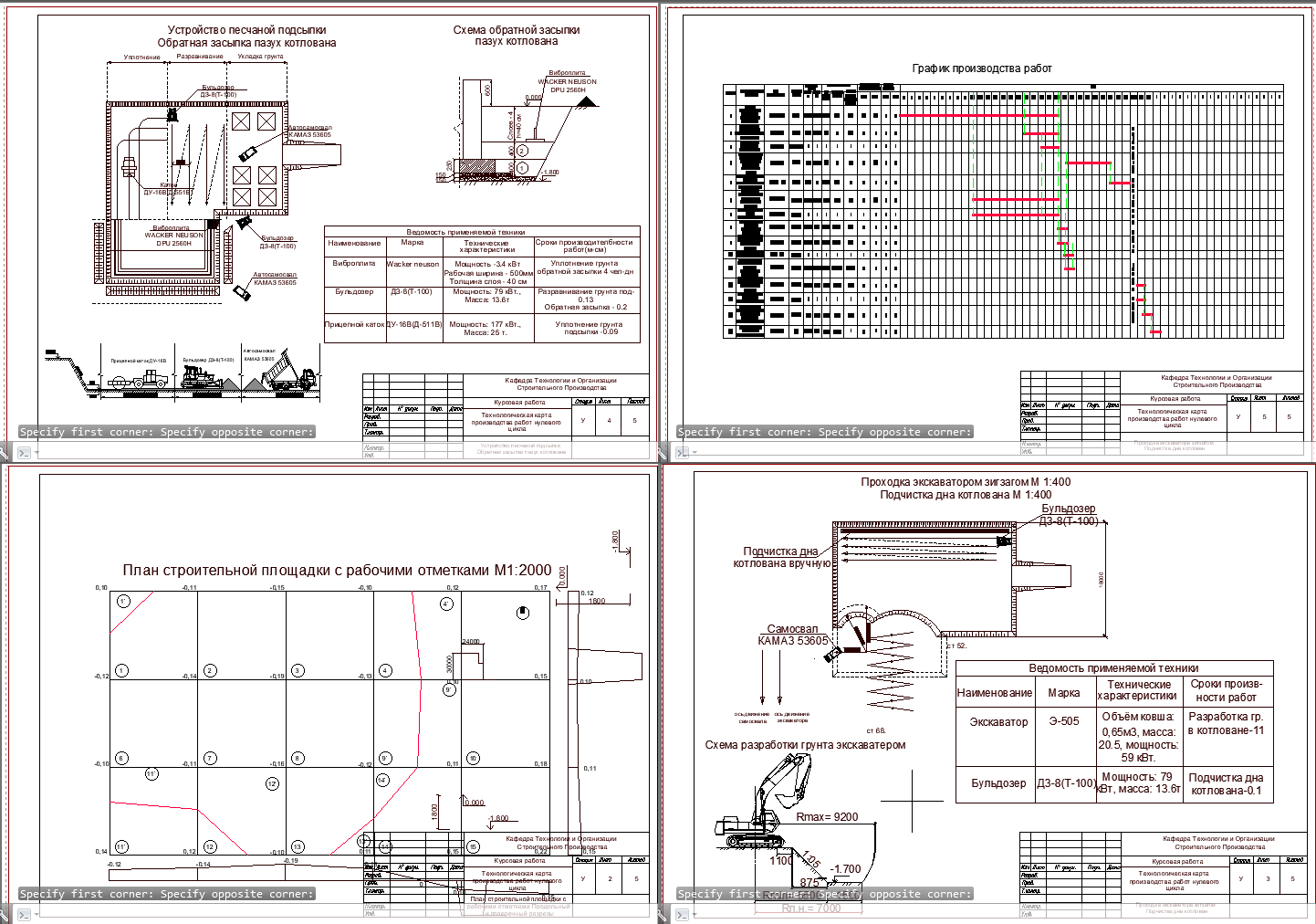

Состав: План строительной площадки с рабочими отметками, Продольный и поперечный разрезы; Картограмма перемещений земляных масс, Схема производства работ по вертикальной планировке; Проходка экскаватора зигзагом, Подчистка дна котлована; Устройство песчаной подсыпки, Обратная засыпка котлована; Календарный график Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологические процессы земляных работ. Котлован для двухсекционного здания сложной формы 30х24м

Просмотр файлов
ТСП\Grafik_proizvodstvennykh_rabot.dwg
ТСП\tekhnol_karta.docx
ТСП\TSP_chertezhi(1).dwg
ТСП
