Технология монтажа подкрановой балки

ипк рипо пгс
монтаж конструкций
2016

1. Исходные данные
Число блоков – 2
Число пролетов –2
Пролет, м – 18м
Марка стропильной конструкции БК 6—144шт, отметка низа стропильной конструкции – 9,6
Грузоподъемность крана – 20 т.
Шаг колонн – 6 м.
Конструкция для описания технологии монтажа – подкрановая балка.

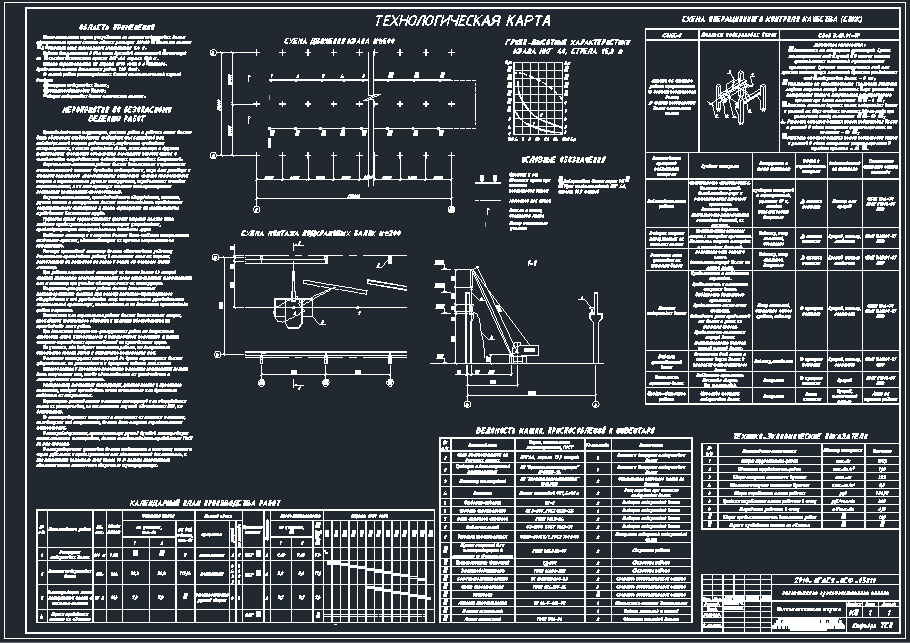

Технологическая карта разработана на монтаж подкрановых балок одноэтажного промышленного здания размером 216x36 м., с шагом колонн 6 м. Отметка низа стропильной конструкции 9.6 м. Работы выполняются в две смены бригадой монтажников, состоящей из 5 человек, монтажным краном МКГ-40 стрела 15.8 м. Начало строительства 12 апреля 2010 года в г. Иваново. Продолжительность выполнения работ 12.6 дней.В состав работ рассматриваемых данной технологической картой входят:
- выгрузка подкрановых балок;
- монтаж подкрановых балок;
- сварка подкрановых балок с консолями колонн.

Содержание
1. Введение 4
2. Анализ Объемно-планировочного и конструктивного решения 7
3. Определение объемов работ 8
4. Выбор способа ведения работ 9
5. Выбор строповочных и монтажных приспособлений и инвентаря 10
6. Выбор монтажных кранов 11
7. Калькуляция трудовых затрат на производство монтажных работ 14
8. Формирование монтажных потоков и разработка календарного плана произ водства работ 13
9. Определение материально-технических ресурсов 15
10 Определение технико-экономических показателей 16
11. Мероприятия по безопасному ведению работ 17
12. Библиографический список 23
