Тема "Каменная кладка"

Технологическая карта разработана на кирпичную кладку наружних и внутренних стен 1 этажа трехэтажной торцевой блок-секции размерами в плане 10,52х19,2м, с попутным монтажем сборных ж/бетонных конструкций. Наружные стены толщиной 640мм, внутренние-380мм, высота этажа 2,8м. Кирпич к рабочим местам подается на поддоне с помощью захвата Б-8 общей массой 1,9т, раствор в ящиках, емкостью 0,25м3 - общей массой-0,4т. Кирпичная кладка ведется с шарнирно-панельных подмостей, размерами в плане 5,2х2,4м, массой 1т. Плиты перекрытия пустотные, размером 63х12м, массой 2,8т. Подача стройматериалов и монтаж сборных конструкций осуществляется башенным краном марки МСК-3-5/20. Работы выполняются в летний период в 2 смены.

Состав: Технологическая схема на каменную кладку Язык документа

Софт: AutoCAD 13

Просмотр файлов

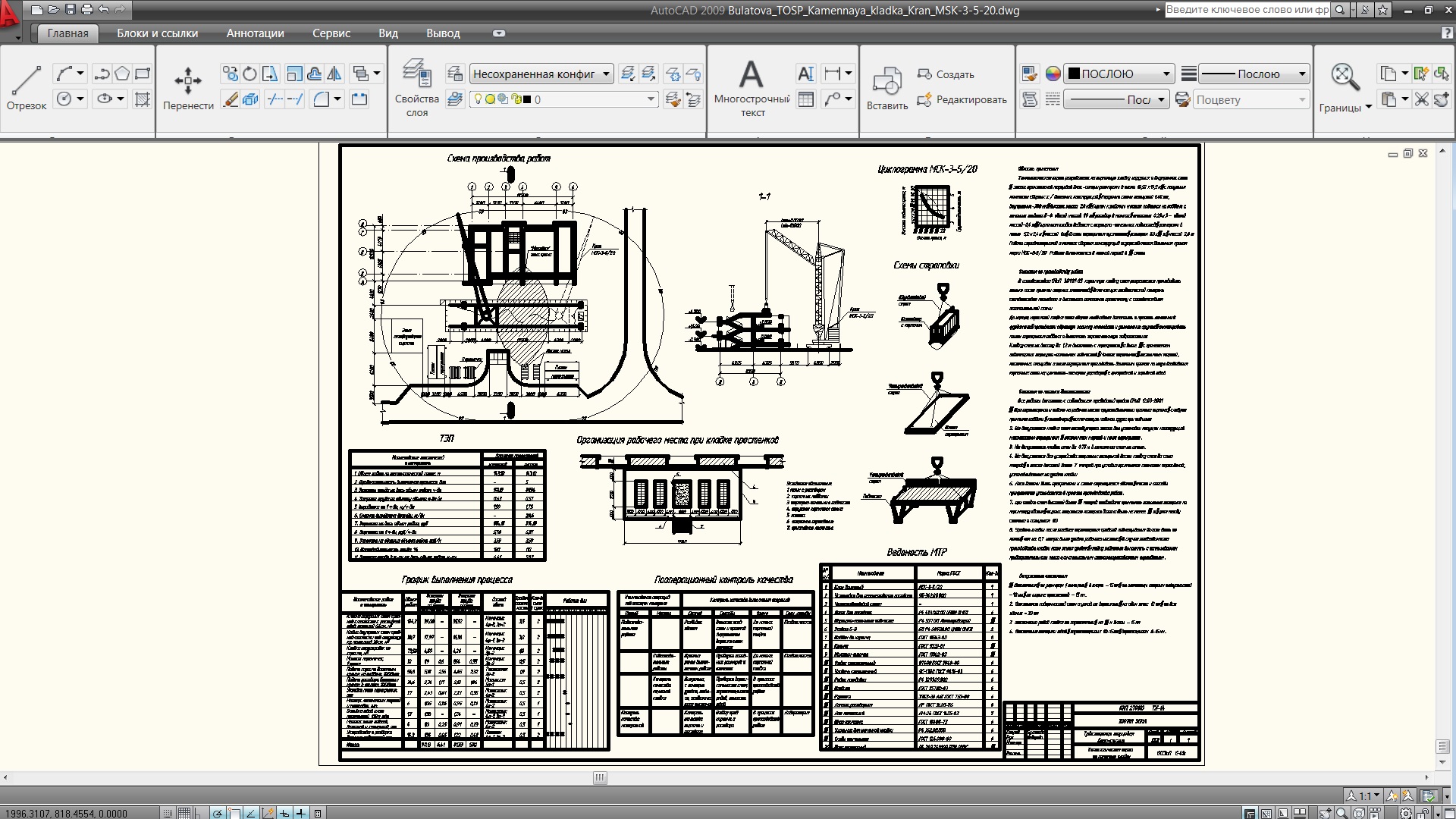

Bulatova_TOSP_Kamennaya_kladka_Kran_MSK-3-5-20.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
