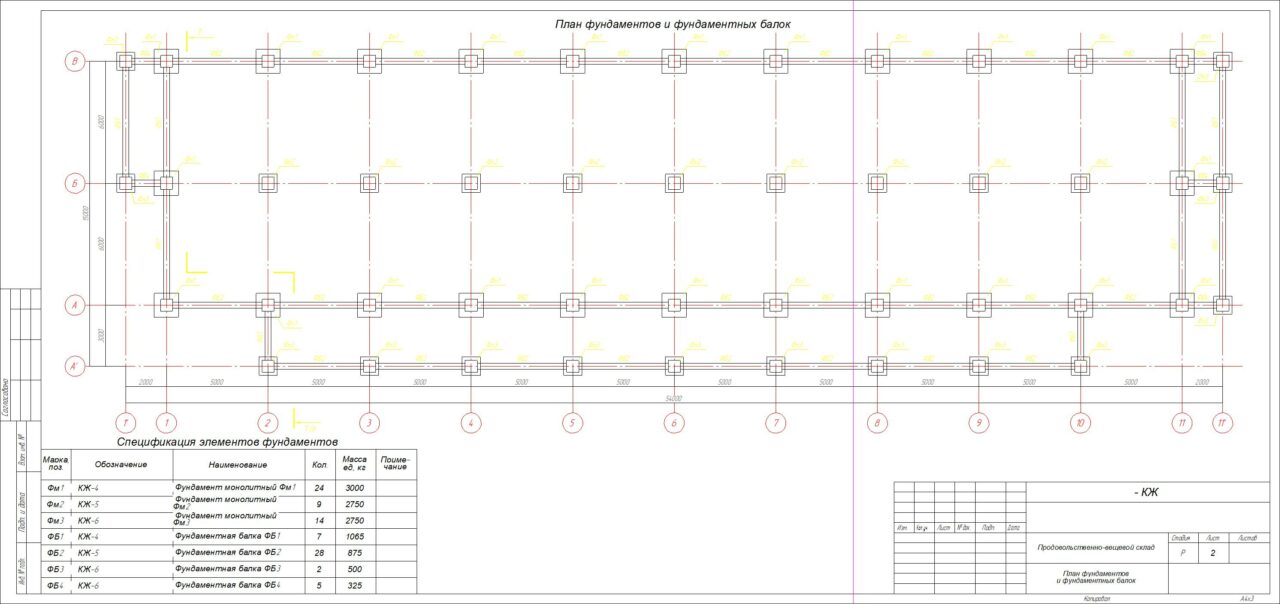

Продовольственно-вещевой склад 54000х15000 мм

 Общие данные.
1. Проект разработан на основании договора
2. Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами:
- СНиП 2.0.07-85* "Нагрузки и воздействия";
- СНиП II-23-81* "Стальные конструкции";
- СНиП 22-01-99 "Строительная климатология";
- СНиП 3.03.01-87 "Несущие и ограждающие конструкции";
- СНиП 2.03.11-85 "Защита строительных конструкций от коррозии"
3. Проект разработан для площадки строительства со следующими характеристиками;
- район строительства по СНиП 23-01-99* "Строительная климатология" - IВ
- нормативное значение ветрового давления для III района по СНиП 2.01.07-85* - 0.38 кПа
- расчетное значение веса снегового покрова для II района по СНиП 2.01.07-85* - 2.4 кПа
- температура наиболее холодной пятидневки
- минус 35 С
- глубина промерзания грунта
- 2.92 м;
- сейсмичность площадки
- 6 баллов.
- степень огнестойкости сооружения по СНиП 21-01-97
- III
- класс конструктивной пожарной опасности
- С0
- класс функциональной пожарной опасности
- Ф 5.2
4. Уровень ответственности сооружения - II. Коэффициент надежности по ответственности уп = 1.0
5. Расположение здания на местности см. чертеж генплана.
6. За относительную отметку 0.000 принята абсолютная отметка 63,80.
7. Расчёт металлоконструкций сооружения производился по основному (собственный вес, полезная, снеговая,
ветровая статическая и ветровая динамическая) и особому сочетаниям усилий. Расчёт производился на первое и
второе предельные состояния.
8. Материал конструкций принят в зависимости от группы конструкций и климатического района строительства по
табл. 50 СНиП II-23-81* и приведён в технической спецификации металла. Соответствие качества материала
принятой марки должно подтверждаться сертификатами завода-поставщика материала по ГОСТ 23118-99.

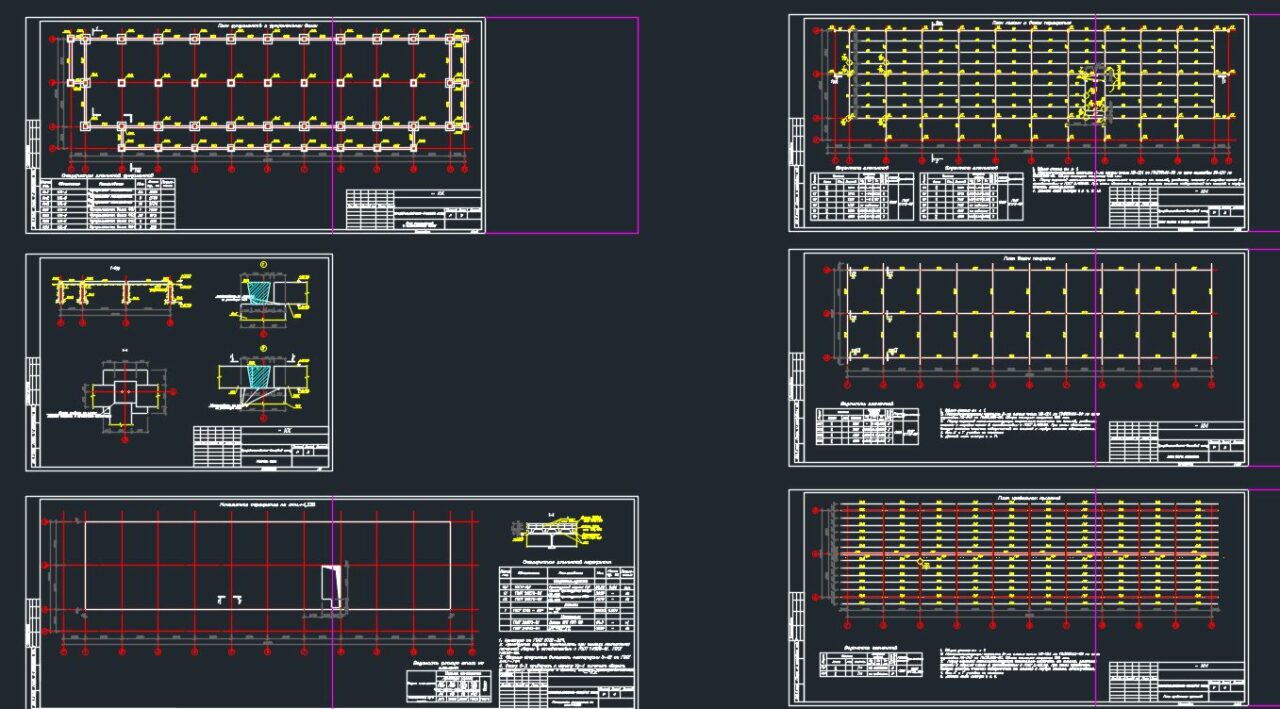

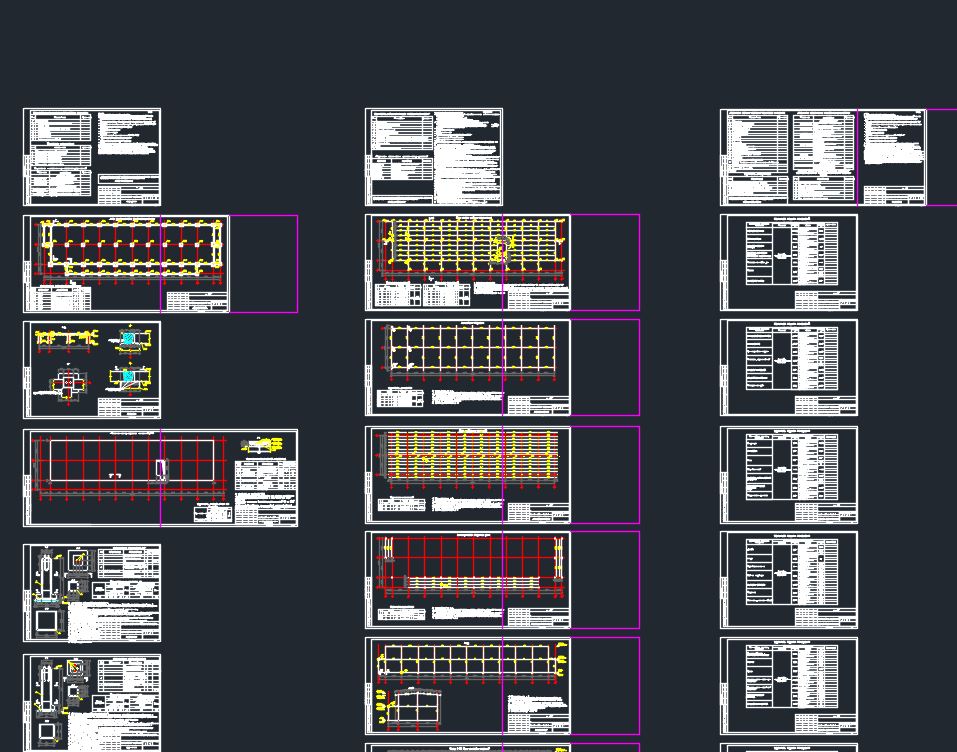

9. Чертежи металлоконструкций разработаны на стадии КМ.
10. При разработке чертежей марки КМД необходимо выполнять все требования настоящего проекта и серий,
указанных в ведомости ссылочных и прилагаемых документов и общих данных.
11. Изготовление металлоконструкций должно производиться по чертежам КМД завода-изготовителя в соответствии с
ГОСТ 23118-99.
12. Заводские швы выполнять полуавтоматической сваркой в углекислом газе. Монтажные швы выполнять ручной
сваркой. Сварочные материалы принимать по таблице 55*,а минимальные швы, за исключением особо оговоренных,
по табл.38*СНиП 11-23-81* "Стальные конструкции".
13. Изготовление и монтаж металлических конструкций выполнять в соответствии с требованиями СНиП
3.03.01-87 .
14. Для болтовых соединений следует применять:
- болты М16, класса прочности 5.8 по ГОСТ 7798-70*, удовлетворяющие требованиям ГОСТ 1759.4-87*.
Для болтов класса прочности 5.8 применение автоматной стали не допускается.
- гайки по ГОСТ 5915-70, удовлетворяющие требованиям ГОСТ 1759.4-87*. Для болтов класса прочности
5.8 - гайки класса прочности 4;
- шайбы круглые по ГОСТ 11371-78*, удовлетворяющие требованиям ГОСТ 18123-82*. Допускается
применение болтов, гаек и шайб к ним из стали других марок. Геометрические и механические характеристики
таких метизов должны отвечать требованиям соответствующих ГОСТов и п.п. 2.4 СНиП II-23-81*.
15. Поверхности стальных конструкций перед окраской очистить до третьей степени очистки в соответствии с ГОСТ
9.402-80*, высушить и обеспылить. При этом обеспечить вторую степень очистки поверхностей от окислов и
первую степень обезжиривания. В местах монтажных стыков постоянная окраска наносится после их монтажа.
16. Металлоконструкции окрасить 3-мя слоями эмали ХВ-124 по ГОСТ10144-89 по слою грунтовки ХС-010
по Г0СТ9355-81. Общая толщина покрытия 100 мкм.
17. Металлические конструкции должны быть огрунтованы на заводе-изготовителе в два слоя грунтовки ГФ-017
(ТУ 6-27-7-89).
18. При выполнении работ по банному комплекту рабочих чертежей должны быть составлены акты
освидетельствования скрытых работ на следующие вибы работ:
а) очистка и грунтовка под окраску;
б) покраска скрытых конструкций;
в) узлы соединения элементов, недоступные для осмотра.
19. Все работы выполнять в соответствии с требованиями СНиП 12-03-2001 "Безопасность труба в
строительстве" часть 1. СНиП 12-04-2002 "Безопасность труба в строительстве" часть 2. и следующих
нормативных документов:
- СНиП 3.03.01-87 "Несущие и ограждающие конструкции.";
- СНиП 111-18-75 "Металлические конструкции";
- СНиП 3.04.03-85 "Защита строительных конструкций и сооружение от коррозии".
