Клейфанерные конструкции покрытия склада продовольственных товаров

Харьковский национальный университет архитектуры и строительства
Кафедра Металлических деревянных конструкций
Курсовой проект по дисциплине "металлодеревянных гражданских сооружений"
На тему: "Конструкции из дерева и синтетических материалов"
Харьков 2015

В данном проекте рассматривается проектирование и расчёт клей фанерной плиты.
Проводиться статический расчет,конструктивный расчет,проверка принятого сечения плиты,выбор конструкции балки,конструктивный расчет балки,выполнение проверок принятого сечения балки.
Курсовой проект содержит 1 лист формата А1 графической части, 15 страниц пояснительной записки, содержащей расчетную схема плиты.
район строительства г. Черкассы. Кровля трехслойная рубероедная,
утеплитель – минераловатные плиты толщиной 100мм.

Спроектувати і розрахувати клей фанерну плиту ФСФ В/ВВ ГОСТ 39.16-89 утепленого покриття виробничої будівлі розміром в плані 11х50м, з температурно-вологісними умовами експлуатації по групі А, район будівництва м. Черкаси. Покрівля руберойдна тришарова з ухилом і=0,05. Утеплювач – мінераловатні  плити товщиною 100мм, щільністю 500кг/м3. Крок несучих конструкцій 5 м. Клас відповідальності будівлі II(γu2 = 0,95 коефіцієнт надійності за відповідальністю).

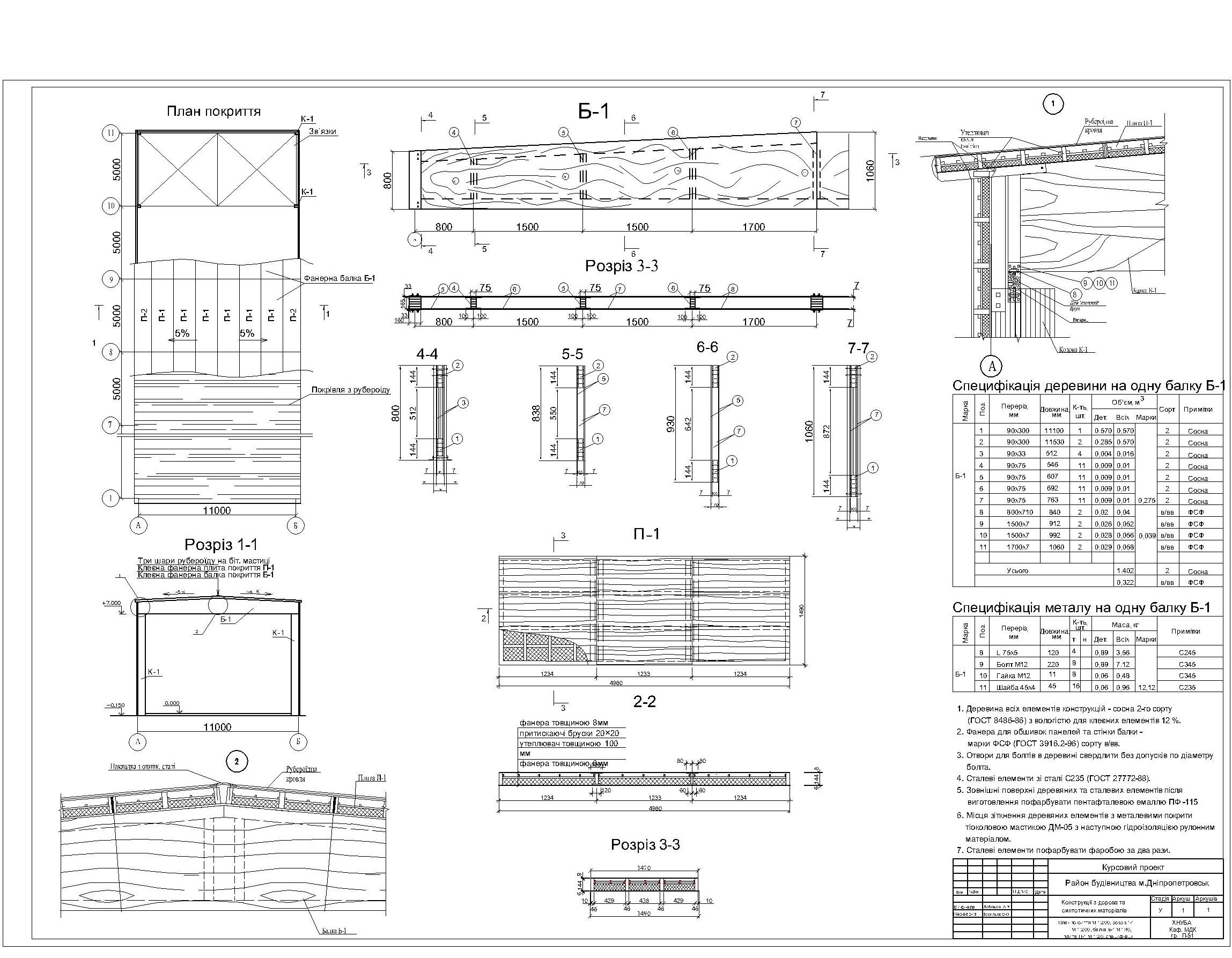

Состав: план покрытия, разрез, балка (Б-1), плита (П-1), спецификации Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / Конструкции из дерева и пластмасс / Клейфанерные конструкции покрытия склада продовольственных товаров

Просмотр файлов
zapisochka_derevyashki_1ch.docx
Chertezh1.dwg
