курсовой проект по деревянным конструкциям

Сибирский Федеральный Университет
Кафедра Строительных конструкций и управляемых систем
Курсовой проект " Деревянные конструкции"
Красноярск 2016

Назначение здания – Цех по переработке с/х продукции
Район строительства – г. Абакан.
Пролет – 15 м.
Высота до низа несущих конструкций покрытия (НКП) – 3,6 м.
Класс условий эксплуатации – 1А – по табл. 1[2].
Относительная влажность воздуха не превышает 60 %.
Климат внутри отапливаемых зданий с сухим влажностным режимом, [2, прил. Л],
Температура наиболее холодной пятидневки -44°С, среднемесячная относительная влажность воздуха наиболее холодного месяца – 79 % [3].
Степень огнестойкости здания – III [4, приложение 2].
Класс ответственности здания – II, коэффициент надежности γn = 0,95 [5].
Нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли (II район по весу снегового покрова) – s0 = 1 кПа.
Нормативное значение ветрового давления (IV район по ветровому давлению) – w0 = 0,38 кПа [3].
Конструкции – заводского изготовления.
Материал конструкций – сосна.
Шаг конструкций – 6 м (в соответствии с учебным пособием [1], так как пролет здания 15 м входит в интервал от 15 до 24 м);
Длина здания в соответствии с [1] принимаем равной 11 шагам, т.е. L = 66 м.
СОДЕРЖАНИЕ

ВВЕДЕНИЕ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 Характеристика проектируемого сооружения . . . . . . . . . . . . . . . . . . . . . . . . .
2 Вариантное проектирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
. 4
.5
2.1 Вариант 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 5
2.2 Вариант 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.3 Технико-экономическое сравнение вариантов . . . . . . . . . . . . . . . . . . . . 7
3 Техническое проектирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.1 Проектирование плиты покрытия. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 412
3.2 Проектирование стропильной балки. . . . . . . . . . . . . . . . . . . . . . .. . . . . . .
3.3 Проектирование колонны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4 Проектирование узла опирания клеедощатой балки на колонну. .. . . . .
3.5 Расчет кобылки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6 Расчет узла защемления колонны в фундамент. . . . . . . . . . . . . . . . . . . . . 31
38
50
51
54
4 Обеспечение долговечности конструкций . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1 Меры защиты от увлажнения и гниения. Конструктивные меры . . . . . . 60
4.2 Меры защиты от возгорания . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .
4.3 Защита конструкций при перевозке и хранении. . . . . . . . . . . . . . . . . . . .
4.4 Защита металлических элементов от коррозии. . . . . . . . . . . . . . . . …..
5 Патентные исследования. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ЗАКЛЮЧЕНИЕ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
62
62
63
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. . . . . . . . . . . . . . . . . . . . . . .30 Приложение А Патентные исследования 65

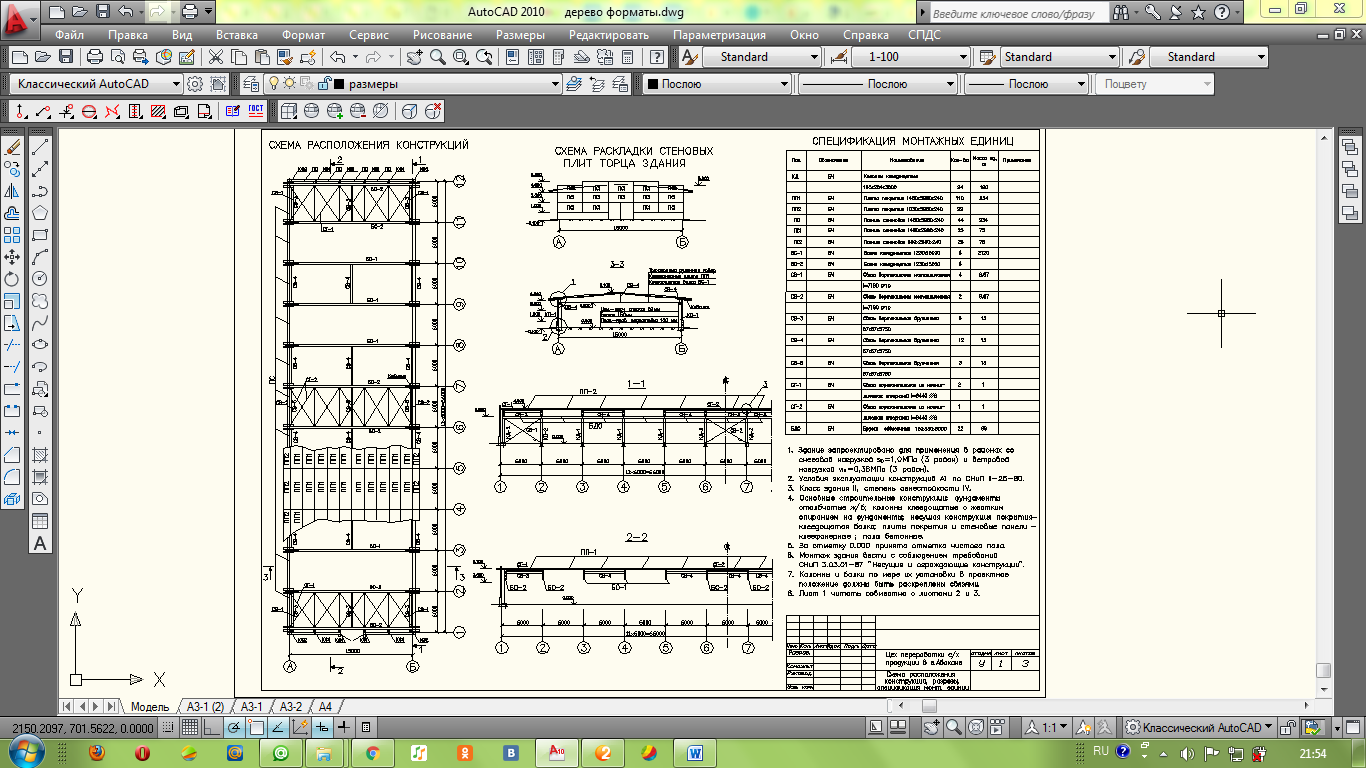

Состав: Схема расположения конструкции, спецификации,разрезы,узлы Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / курсовой проект по деревянным конструкциям

дерево форматы.dwg
записка дерево.docx
