Проект КПП (контрольно-пропускного пункта)

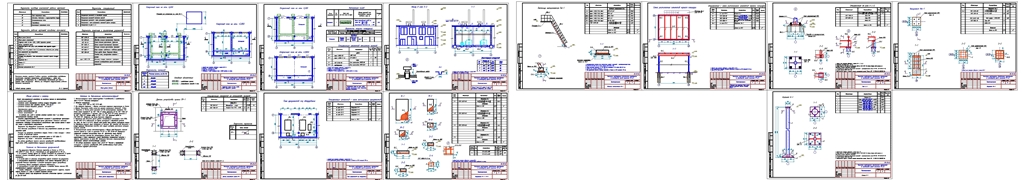

Здание вспомогательное, выполняет функцию контрольно-пропускного пункта на въезде на территорию мясокомбината.
Здание двухэтажное, с размерами в осях 4.0 х 4.4 м, высотой от уровня планировочной отметки земли до максимальной точки 8.442 м. Высота помещения в чистоте 2.7 м.
В здании запроектированы помещения: проходная, дежурная, наблюдательный пункт, санузел. Общая площадь составляет 28.12 м².
За условную отметку 0.000 принят уровень пола.
Здание бескаркасное, основным несущим элементом, обеспечивающим пространственную жесткость, являются наружные стены, перекрытия и покрытия.
Фундаменты - ленточные монолитные. Основное рабочее армирование фундаментов - арматура АIII ⌀12 мм, поперечное армирование - распределительная арматура АIII ⌀6 мм. Материал фундаментов - бетон В25. Основанием под фундаменты служит щебеночная подготовка толщ. 100 мм. Высота надземной части - 300 мм, подземной - 900 мм. Ширина подушки фундамента - 750 мм.
Наружные несущие стены выполнены из ракушеблоков в два блока толщиной 380 мм на растворе с утеплением из ЭППС "Пеноплекс" толщиной 50 мм, с облицовкой из силикатного кирпича на ц/п растворе тощиной 120 мм . Кладку наружных стен вести с армированием сеткой ячейкой 50х50 из проволоки Вр-I ∅3 мм. через 2 ряда кладки ракушеблоков.
Перегородки выполнены из силикатного кирпича толщиной 120 мм, армированные через 4 ряда кладочной сеткой. Под перегородки выполнить подготовку из цементно-песчаной смеси толщиной 100 мм.
Перекрытие - из железобетонных плит ПК, связанные между собой анкерами из ∅10 АI.
Перемычки - над окнами перемычкой служит монолитный пояс на отметках +2400 и +5.400. Перемычки на дверьми набраны из брусковых перемычек 5ПБ-18-27п и 3ПБ-18-8п, а также уголком 100х100х8 мм для облицовочного кирпича.
Окна - ПВХ, из двухкамерного стеклопакета.
Двери внутренние -из ПВХ, наружные- металлические с утеплителем.
Внутренняя отделка помещений - согласно "Ведомости отделки" (см. на листе АС-14) принято: облицовка керамической плиткой в санузле, а также улучшенная окраска водоэмульсионными красками в остальных помещениях.
Полы предусмотрены из керамических плиток. (см. лист АС-7).
Лестничный марш выполяется по стальным косоурам (швеллер №16).
Лестничная площадка представлена каркасом, состоящим из сваренных между собой равнополочных уголков 50х50х5 мм (ГОСТ 8509-93), приваренных к раме Р-1. Покрытие площадки - просечно-вытяжной лист.
Рама Р-1 выполнена из уголков 100х100х8 мм. Уголки опираются на стены и на плиту перекрытия, а также сварены между собой.
Ступени лестницы металлические, выполнены из равнополочных уголков 50х50х5 мм (ГОСТ 8509-93). Покрытие ступеней выполнено из просечно-вытяжного листа с загибом боковин. Ступени привариваются встык к косоурам из швеллера №16П (ГОСТ 8240-97) . Сварка металлических деталей и конструкции производится согласно требованиям ГОСТ 11534-75 и ГОСТ 3242-79. Металлические детали и конструкции после установки очистить от шлака и окрасить масляной краской.
Обзорная площадка:
выполнена из уголков 75х75х5 мм, которые опираются на швеллера 20П. Швеллер 20П поз. 1 устанавливается в стену, швеллер 20П поз. 2 приваривается к поз. 1 консольно. Уголки поз. 3 и поз. 4 опираются на швеллера. Покрытие площадки выполнено из просечно-вытяжного листа №506. Ограждение площадки выполнено из квадратных труб 40х40х3 мм и опирается на уголки 75х75х5 мм (поз. 4).
Наружная отделка здания выполнена из силикатного кирпича.
Цоколь облицовывается керамогранитной плиткой цвета RAL 7006 "Бежево-серый".
По периметру здания устраивается бетонная отмостка шириной 1000 мм, толщиной 100 мм из бетона кл. В15 с уклоном 0,03 по щебеночной подготовке.
Кровля четырехскатная шатровая, по стропильной деревянной системе с покрытием из металлочерепицы цвета RAL 6005 "Зелёный мох"
