Проект облицовки гаража фасадными плитами

Проект облицовки гаража фасадными плитами.

1. Полезная площадь облицовки - 107 м2.
на облицовку фасадов потребуется - 84 шт. панелей.
2. Расчет произведен без учета облицовки оконных и дверных проемов. Оконные и дверные проемы облицевать из остатков панелей.
3. Порядок производства работ см. указания на листах 1-3.

Природно-климатические характеристики участка

-климатический район -II В
-расчетная снеговая нагрузка -180 кг/м2
-нормативный скоростной напор ветра -30 кг/м2
-расчетная температура наружного воздуха -24 град. С
-глубина промерзания грунта -1.2 м

Технические решения, принятые в проекте соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

Состав чертежей графической части:
1. Раскладка панелей на фасадах 1 - 2, 2 - 1, А - Б, Б - А. Схема здания. Узел 1. Спецификация.

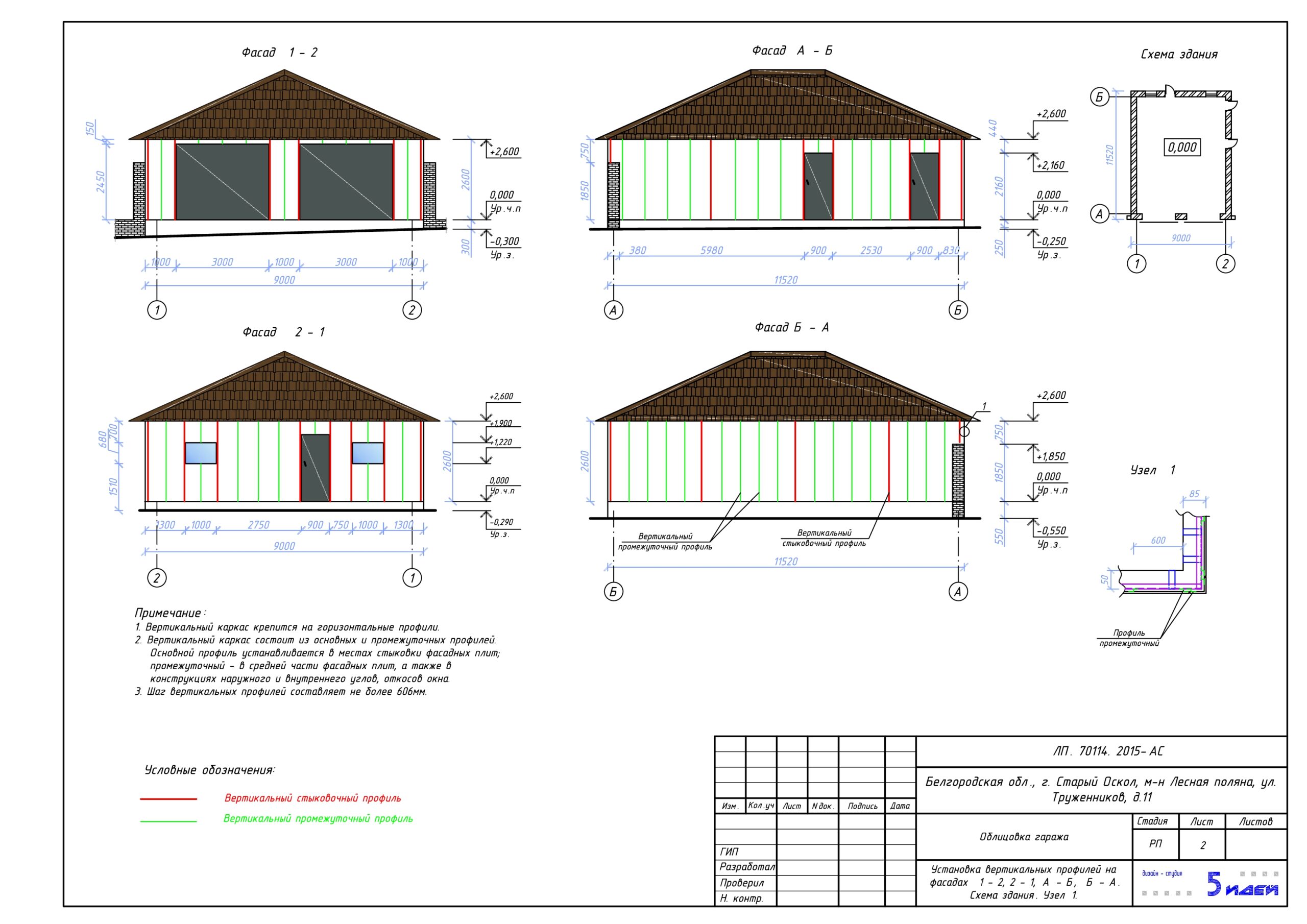

2. Установка вертикальных профилей на фасадах 1 - 2, 2 - 1, А - Б, Б - А.
Схема здания. Узел 1.
3. Установка кронштейнов и горизонтальных профилей на фасадах 1 - 2, 2 - 1, А - Б, Б - А. Схема здания. Узел 1.
