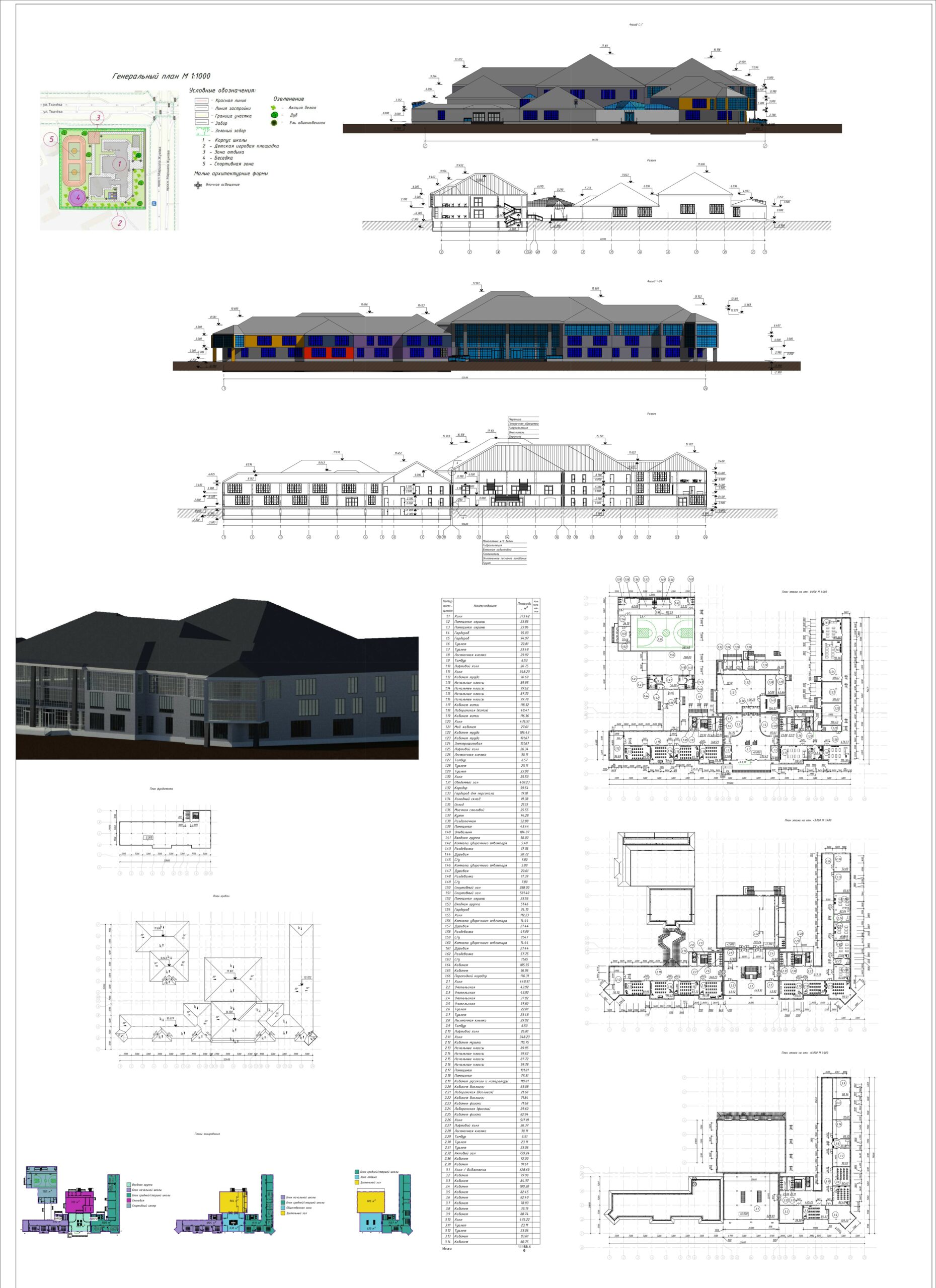

Проект общеобразовательной школы

ДГТУ, ГиПЗ, Общественные здания, Проект общеобразовательной школы, 2021г.

Курсовой проект на тему: "Проект общеобразовательного учреждения» разработан на основании:
- задания, выданного кафедрой «Градостроительство и проектирование зданий»;
- действующих сводов правил (СП), ГОСТ
Курсовым проектом предполагается строительство общеобразовательного учреждения в г. Ростов-на-Дону, микрорайон Левенцовский. По техническим условиям здание обеспечивается отоплением и вентиляцией, холодной и горячей водой, канализацией, электроэнергией.

Проектирование и привязка объекта произведена в г. Ростов-на-Дону с учетом
правил землепользования и застройки г. Ростов-на-Дону и СП [7].
Участок, отведенный под строительство общеобразовательного учреждения в г. Ростов-на-Дону, расположен в Советском районе, микрорайон Левенцовский

Основные строительные показатели:
Площадь границ земельного участка – 22000 м2
Площадь застройки – 16602 м2
Площадь озеленения –3300 м2
Площадь покрытий – 2098 м2

СОДЕРЖАНИЕ
1. Исходные данные.
2. Схема планировочной организации территории.
3. Архитекрутно-планировочные решения.
4. Конструктивные решения.
5. Архитектурное решение фасада и наружная отделка
6. Внутренняя отделка.
7. Противопожарные мероприятия и эвакуация людей
8. Инженерное оборудование
9. Основные решения по обеспечению условий жизнедеятельности инвалидов и
маломобильных групп населения.
9.1 Учебные помещения
9.2 Прочие помещения
10. Основные строительные показатели
11. Перечень используемых информационных ресурсов

Проектируемое здание школы имеет сложную геометрическую форму в плане с размерами в осях 122,400 х 82,200 м. Сетка колонн от 0,5 до 7,2 м.
Здание состоит из отдельных, соединенных между собой блоков различного назначения и высоты
Этажность — разноуровневая (4 этажа и актовый зал большей высоты);
Высота этажа – 3,000 м; Высота от уровня земли до парапета — 17,488 м.
Запроектированная высота подвала – 2,300 м.
Высота нулевой отметки первого этажа – 0,300 м
За отметку 0.000 принимает отметку чистого пола.

1 Климатический подрайон III
2 Зона влажности сухая
3 Расчетная температура наружного воздуха
- в январе -14°С
- в июле +29,1°С
4 Внутренняя расчетная температура +20°С
5 Продолжительность отопительного периода, сут 187
6 Средняя месячная относительная влажность воздуха
- в январе 82%
- в июле 63%
7 Ветровой район III
8 Преобладающее направление ветра:
- за декабрь-февраль В
- за июнь-август СВ
9 Нормативное значение ветрового давления, кПа 0,38
10 Снеговой район I
11 Расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности, кПа 20
12 Годовое количество осадков, мм 618
13 Степень сейсмической опасности В-6
14 Степень огнестойкости здания II
15 Класс функциональной пожарной опасности Ф 1.3
16 Нормативная глубина промерзания грунта, м 0,9
17 Нормативная нагрузка на перекрытие, кПа 1,5
