Проект плотины пруда для рыбоводства

1.ОБЩАЯ ЧАСТЬ
Строительство гидротехнического сооружения на земельном участке в с. Репецкая Плата, Мантуровского района, Курской области.

Площадь земельного участка 0,2902 Га
Кадастровый номер земельного участка 46:14:120401:22
Площадь застройки -2902 м2
Объем земляных работ 3510 м3

Плотина — гидротехническое сооружение, создающее водоем, которое перегораживает русло водотока и удерживает воду с одной стороны на более высоком уровне, чем с другой. Разность между уровнями воды с одной и другой стороны плотины называется напором. Различают высоконапорные плотины с напором более 50 м, средненапорные — от 15 до 50 м и низконапорные — менее 15 м. Последние чаше всего строят в рыбоводных хозяйствах. Данная плотина относится к категории низконапорных.

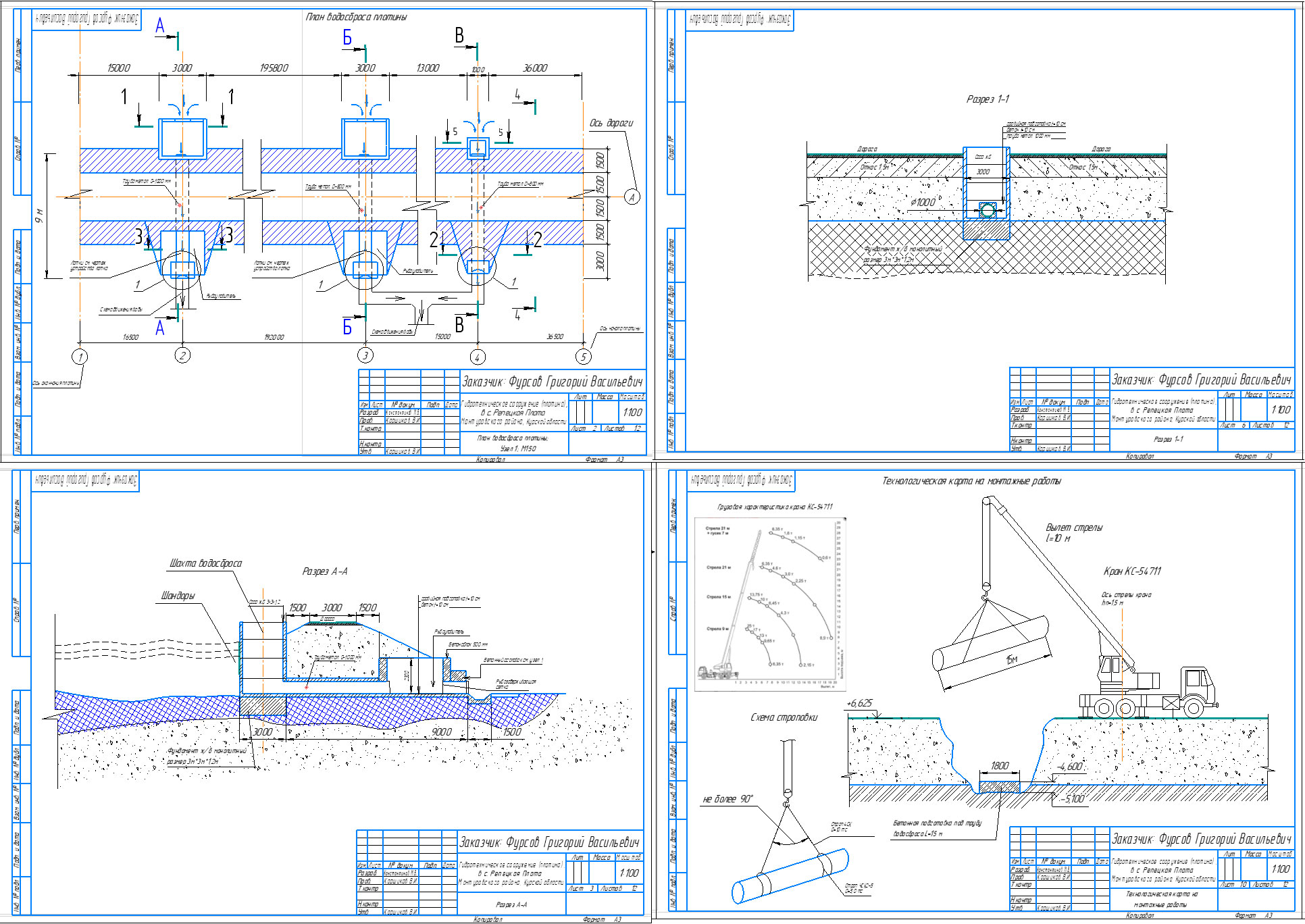

Тип сооружения- глухая плотина с водосбросом и двумя донными водоспусками. Ширина гребня плотины 3м, длинна напорного фронта 260 м. Максимальная строительная высота 3,5 м. Заложение откосов -верхового, низового 1:3. Максимальный напор 1,83 м.
Грунт тело плотины-суглинки черно-бурые. Длинна по гребню 260 м
Водосброс : тип-трубчатый из одной нитки стальной трубы D-800 мм.
Отметка порога входного оголовка - 188,25.,
Длинна оголовка-9 м.,
Уклон трубы - 0,03,
Тип входного оголовка- шахтный из стали оборудован позами для шандор, напор 1,4 м.,
Донный водоспуск- тип трубчатый из стальной трубы D-800 мм,
D-1000 мм .
Отметка порога стального оголовка -187,88, длинна 9 м,
Тип входного оголовка- шахтный, шахта управления из стали, оборудованная пазами для шандор.
Напор (существующий) - 1,58 м.

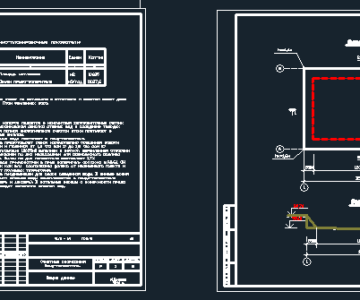

Состав: СПОЗУ,Архитектурный раздел, ПЗ, Градостроительный чертеж Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Строительство / Проект плотины пруда для рыбоводства

Проект плотины пруда для рыбоводства/
Проект плотины пруда для рыбоводства/ГТС пояснительная.docx
Проект плотины пруда для рыбоводства/Градостроительный.cdw
Проект плотины пруда для рыбоводства/Проект ГТС.cdw
Проект плотины пруда для рыбоводства/Проект ГТС.cdw.bak
