Проект по устройству вентилируемого фасада Общественного здания

Объект: Представительский центр г. Воронеж
Раздел Устройство вентилируемого фасада

ОПИСАНИЕ СИСТЕМЫ "АС-ФАСАД" Ас-100
1.1 Фасадная система с воздушным зазором «АС-ФАСАД» АС-100 предназначена, как и другие подобные системы, для отделки и утепления наружных стен жилых и гражданских зданий, защиты от внешних воздействий, приданию фасадам зданий современного облика.
Система «АС-ФАСАД» АС-100 состоит из несущего каркаса, закрепленного на стене здания при помощи кронштейнов и анкерных дюбелей, смонтированного на нем облицовочного экрана и закрепленного на основании теплоизоляционного слоя.
Набор каркаса, толщина утеплителя (минерловатных плит), наличие или отсутствие защитной мембраны, габаритные размеры листов облицовки и тип крепежных элементов определяется проектной документацией на систему АС-100 для конкретного объекта.
Несущий каркас состоит из вертикальных несущих профилей, изготовленных из оцинкованной окрашенной стали, или из коррозионностойкой стали, соединенных между собой специальными вставками, не препятствующими их температурным движениям. К одному из профилей вставка крепится при помощи заклепок. К вертикальным несущим профилям каркаса крепятся плиты облицовки. Вертикальные несущие профили представляют собой профили П - образного сечения, с толщиной листа 1,2мм, с размерами поперечных сечений: 27 Ч 90 Ч 27мм (стенка - полка - стенка), и длиной от 1000 до 2500мм. Кронштейны представляют собой уголки из оцинкованной, окрашенной стали, или из коррозионностойкой стали, с ребрами жесткости, с толщиной листа от 1,5 до 2,0мм, со стороной, примыкающей к стене равной 65мм, и выступающей стороной от 80 до 250мм. К кронштейнам при помощи заклепочного и болтового соединений крепятся удлинители кронштейнов, представлящие собой уголки из оцинкованной, окрашенной стали, или из коррозионностойкой стали, с ребрами жесткости, с толщиной листа от 1,2 до 1,5мм, со стороной, примыкающей к несущему профилю равной 45мм, и выступающей стороной, равной 50-300 мм.
Данная конструкция позволяет плавно перемещать удлинитель в зажиме кронштейна, и компенсировать неровности поверхности стены и отклонения от вертикали. Положение кронштейнов на стене здания определяется согласно проектной документации.

Состав: «АС-ФАСАД» тех.решения, Данные по фасаду, ОПИСАНИЕ СИСТЕМЫ, Расчет на прочность, Рабочий проект по устройству ВФ Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Строительство / Проект по устройству вентилируемого фасада Общественного здания

??.?襭??.doc

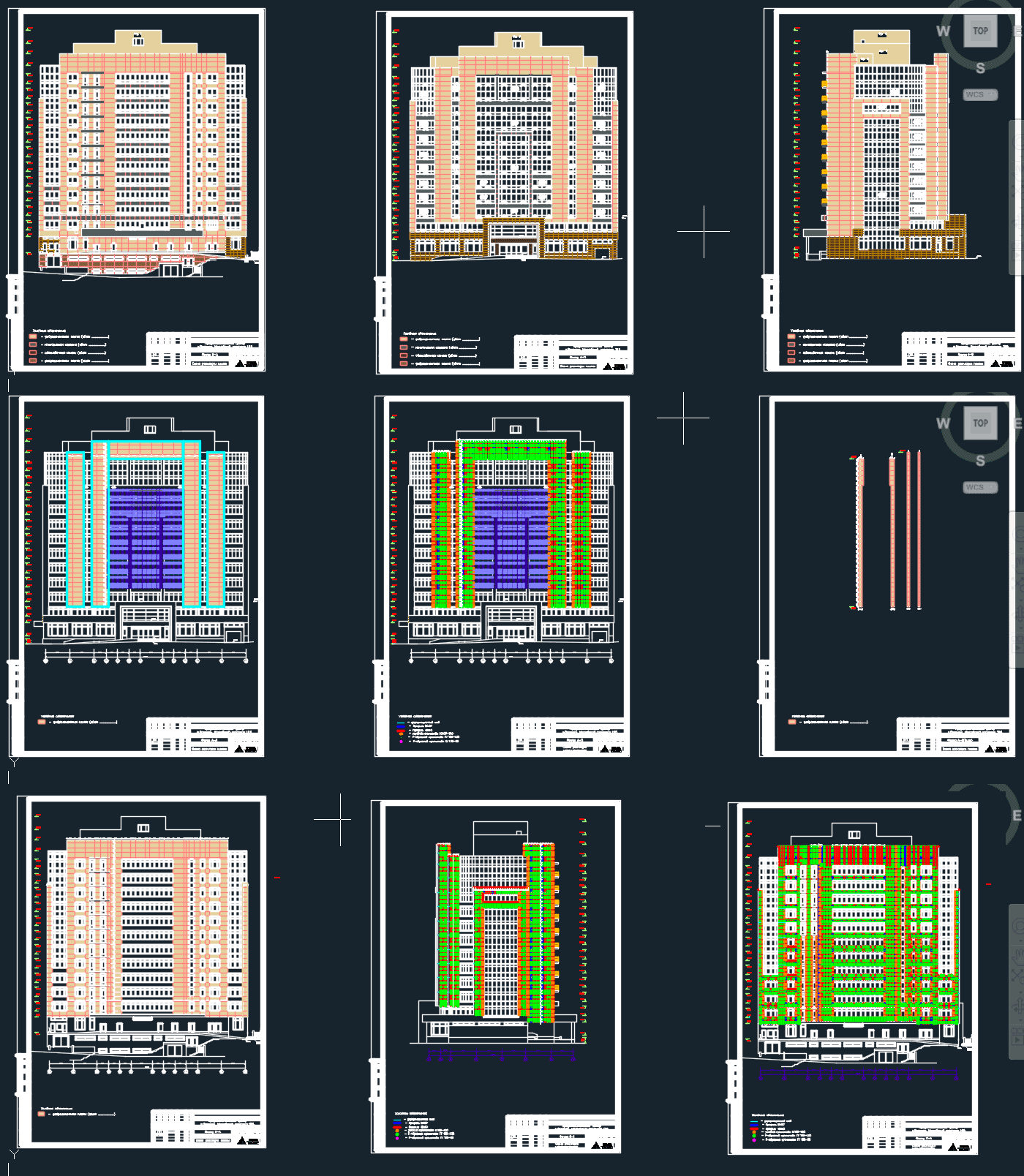

Воронеж_проект.dwg
Данные по фасаду.doc
ОПИСАНИЕ_СИСТЕМЫ[1].doc
Расчет_на_прочность.doc
