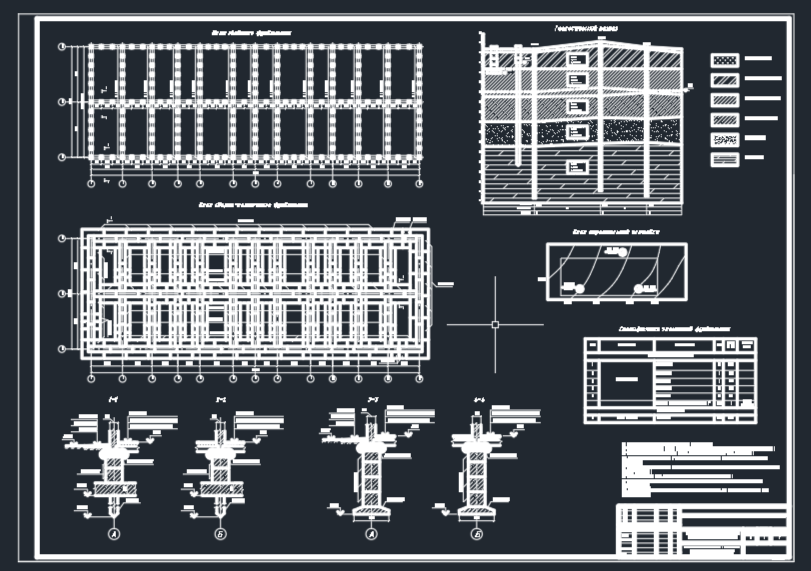

Проектирование фундамента мелкого заложения и свайного фундамента и их сравнение

МГУ им. Н.П. Огарева, основания и фундаменты, кафедра прикладной механики

КР на тему: Проектирование фундамента мелкого заложения и свайного фундамента и их сравнение

ВВЕДЕНИЕ ……………………………………………………………………. 4
1 Анализ геологических и гидрологических условий строительной площадки ……………………………………………………………………….
5
2 Фундаменты мелкого заложения …………………………………………... 6
2.1 Рекомендации к проектированию …………………………………... 6
2.2 Определение глубины заложения фундамента ……………………. 7
2.3 Определение ширины ленточного фундамента …………………… 9
2.4 Расчет осадки основания методом послойного суммирования…… 12
3 Расчет свайного фундамента ……………………………………………….. 17
3.1 Расчет забивных свай ………………………………………………... 17
3.2 Определение осадки свайного фундамента ……………………....... 20
4 Технико-экономическое сравнение вариантов фундаментов ……………. 22
ЗАКЛЮЧЕНИЕ ……………………………………………………………….. 23
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ ………………………….. 24

Площадка под строительство согласно данным инженерно-геологических изысканий сложена 6 различными типами грунтов. На поверхности мощностью слоя 0,3-0,4м залегает культурный слой. Более детально рассмотрим нижележащие слои грунта.
1) Культурный слой: залегает от поверхности земли на глубине от 0,3-0,4м мощность слоя – 0,4м. В качестве основания фундаментов любого типа использован быть не может.
2) Суглинок светло - бурый: залегает от поверхности земли на глубине 2-2,5м; мощность слоя – 1,7-2,1м. Может быть использован в качестве основания, так как показатель текучести Il < 0,6.
3) Суглинок желто-бурый: залегает от поверхности земли на глубине 4,6 - 5,2 м; мощность слоя – 2,4 - 2,8 м. Может быть использован в качестве основания, так как показатель текучести Il = 0,58 < 0,6.
4) Супесь зелено-бурая: залегает от поверхности земли на глубине 7,2-7,4 м; мощность слоя – 2,2 - 2,6 м. Не может быть использован в качестве основания так как супесь является текучей.
5) Песок мелкий: залегает от поверхности земли на глубине 9,6-10 м; мощность слоя – 2,4 - 2,6 м. Может быть использован в качестве основания.
6) Глина бурая: залегает от поверхности земли на глубине 15 м; мощность слоя – 5,0 – 5,4 м. Может быть использован в качестве основания, так как показатель текучести Il < 0,6.
