«Проектирование и расчет оснований и фундаментов одноэтажного промышленного здания»

Саратовский Государственный Технический Университет
Кафедра: Промышленное и гражданское строительство
Курсовой проекту по дисциплине: «Основания и фундаменты»
На тему: «Проектирование и расчет оснований и фундаментов одноэтажного промышленного здания»
Саратов 2015

Исходные данные:
1. Район строительства – г. Пермь
2.Сумма абсолютных значений среднемесячных отрицательных температур за зиму в данном районе 2,55
3. Отметка поверхности природного рельефа мNL000,96
4. Уровень подземных вод мWL500,93

В данной работе расматриваеться проектирования фундамента мелкого заложения и свайного фундамента из висячих забивных призматических железобетонных свай. При выполнении курсового проекта рассматриваются 2 варианта фундаментов. Из них обязательными являются вариант фундамента мелкого заложения и вариант фундамента из забивных призматических свай. Варианты явно нецелесообразные рассматривать не следует.

Содержание

Введение 3

Исходные данные 4

1. Оценка характера нагрузок и конструктивных особенностей фундамента
2. Оценка инженерно-геологических условий
2.1. Определение характеристик грунта
2.2. Геологический разрез.
2.3. Заключение по площадке.
3. Фундамент мелкого заложения (I тип).
3.1. Определение глубины заложения подошвы фундамента мелкого заложения.
3.2. Определение размеров подошвы фундамента.
3.3. Конструирование фундамента.
3.4. Определение конечной осадки основания фундамента.
4. Свайный фундамент (II тип).
4.1. Определение глубины заложения ростверка. Выбор размера сваи.
4.2. Определение несущей способности сваи.
4.3. Определение требуемого количества свай в фундаменте. Определение фактической нагрузки на сваю.
4.4. Конструирование ростверка.
4.5. Определение осадки основания свайного фундамента.
5. Свайный фундамент (III тип).
5.1. Определение глубины заложения ростверка. Выбор размера сваи.
5.2. Определение несущей способности сваи.
5.3. Определение требуемого количества свай в фундаменте. Определение фактической нагрузки на сваю.
5.4. Конструирование ростверка.
5.5. Определение осадки основания свайного фундамента.
Фундамент мелкого заложения под фахверковую колонну (2).
Фундамент мелкого заложения под угловую колонну (3).
Список использованной литературы
Ведомость курсового проекта

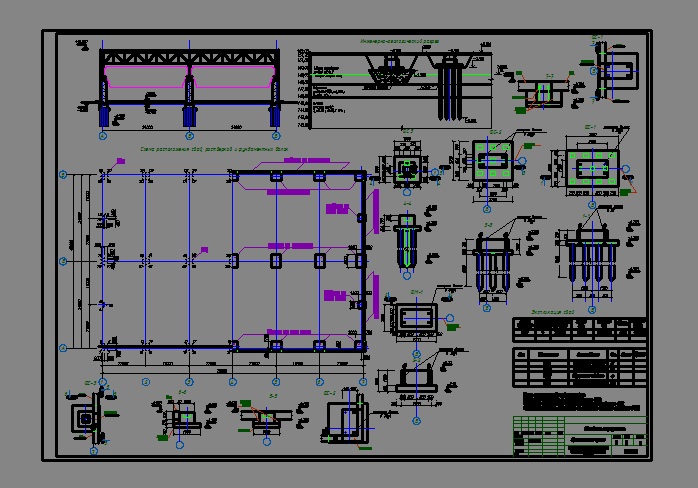

Состав: Варианты фундамента ФМ - 1. Спецификация элементов. Схема расположения ростверка. Разрез. Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Строительство / «Проектирование и расчет оснований и фундаментов одноэтажного промышленного здания»

Записка МОЯ.doc
ОиФ.dwg
