Проектирование металлических балочных клеток

Одесская государственная академия строительства и архитектуры
Кафедра металлических, деревянных и пластмассовых конструкций
Курсовой проект по теме: «Проектирование металлических балочных клеток»
Одесса 2011

1. Размер балочной клетки в плане 3Lx3l
2. Пролет главных балок L=14 м
3. Пролет балок настила l=4 м
4. Строительная высота перекрытия h6yd= hд.бyд-0,05м
5. Временная характеристическая нагрузка pn=15 кН/м2
6. Материал конструкций
а) настил – сборные железобетонные плиты
б) балки настила – сталь С275
в) главные балки – сталь С275

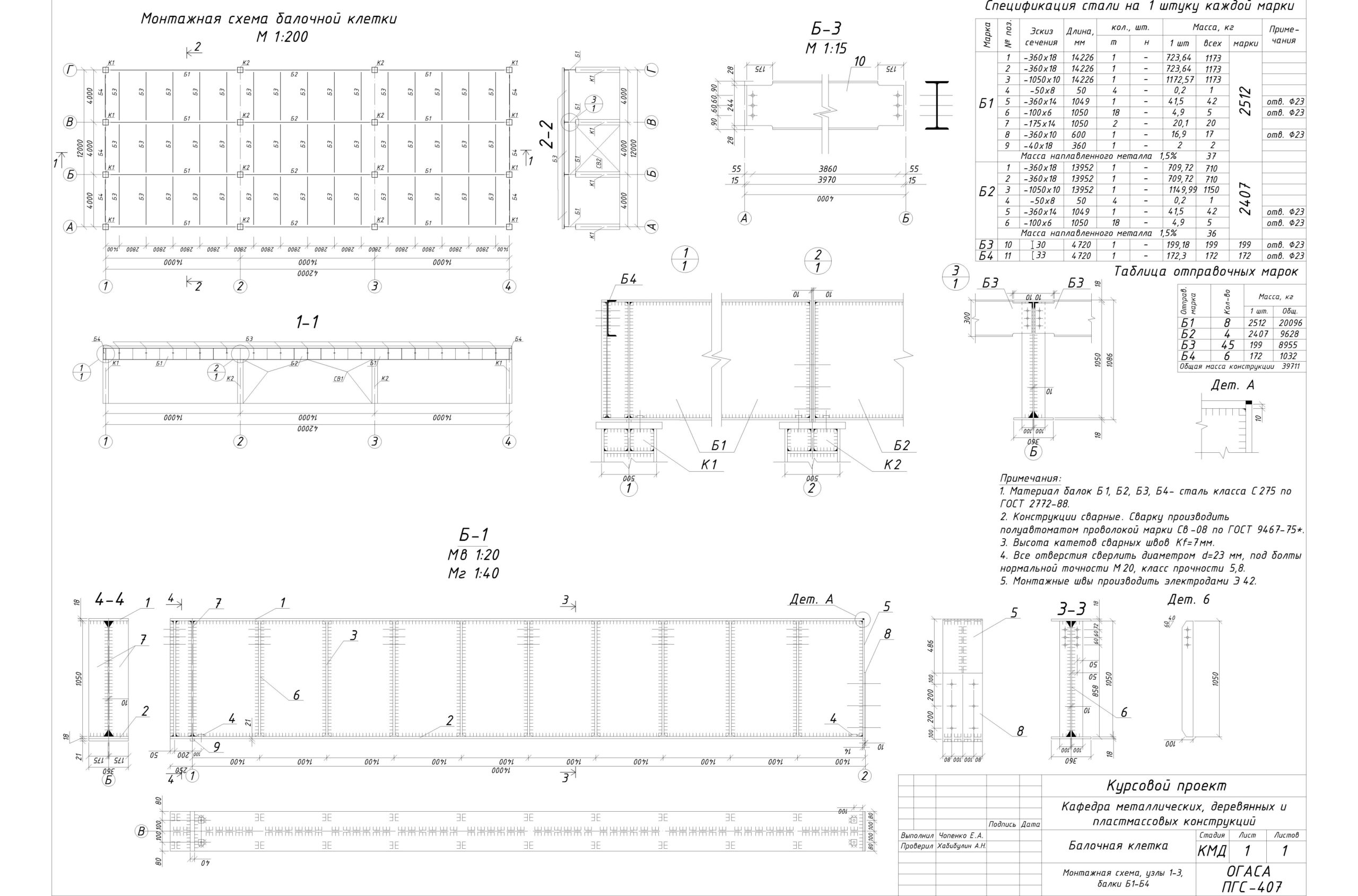

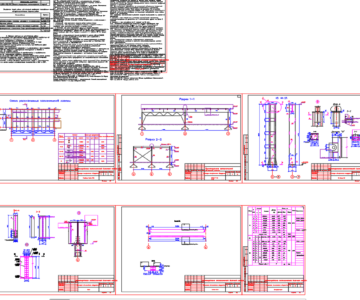

Состав: Монтажная схема, узлы 1-3, балки Б1-Б4 Язык документа
