Проектирование несущих конструкций причального сооружения эстакадного типа

НИУ МГСУ

Курсовой проект по железобетонным конструкциям предусматривает проектирование несущих конструкций причального сооружения эстакадного типа (пирса) на сваях-оболочках, рассмотрение воздействия вертикальных и горизонтальных нагрузок, определение усилий в элементах от наименее выгодного сочетания нагрузок.

1. Тема курсового проекта: «Проектирование несущих конструкций причального сооружения эстакадного типа»
2. Исходные данные к курсовому проекту: 1) Нормативная полезная нагрузка Рп= 60 кН/м2. 2) Нормативная горизонтальная нагрузка на секцию Nn = 250 кН. 3) Длина причала 200 м. 4) Ширина причала 23,8 м. 5) Глубина причала 15,0 м. 6) Глубина погружения сваи ниже уровня дна у линии кордона 24,0 м. 7) Район строительства - Каспийское море. 8) Гидрометеорологические условия средние. 9) Асфальтобетонное покрытие толщиной 60 мм, бетонная подготовка толщиной 50 мм.
3. Содержание текстовой части (перечень подлежащих решению задач): компоновка пирса, расчет сборной плиты, расчет поперечной рамы, расчет неразрезного ригеля, расчет сваи-оболочки и узла ее соединения со сваей-оболочкой.

Содержание
ЗАДАНИЕ К КУРСОВОМУ ПРОЕКТУ 3
I. Компоновка пирса 4
Разработка конструктивной схемы: 6
II. Расчет плиты. 14
Исходные данные для проектирования плиты: 14
Нагрузка на плиту 15
Статический расчет плиты 15
Геометрические размеры расчетного поперечного сечения 16
Расчет по первой группе предельных состояний 17
A. Расчет прочности плиты по сечению, нормальному к продольной оси .17
B. Расчет прочности плиты по сечению, наклонному к продольной оси ….18
Расчет по второй группе предельных состояний 20
A. Агрессивность морской воды 22
B. Проверка трещиностойкости плиты 23
C. Определение прогибов 25
Расчетная ширина раскрытия трещин 28
III. Расчет рамы. 30
Вертикальная равномерно-распределенная нагрузка 30
Горизонтальная нагрузка от навала судна 31
Расчетная схема поперечной рамы причала. 32
Определение геометрических характеристик элементов рамы 32
Определение внутренних усилий в свае-оболочке и раме 34
IV. Расчет ригеля. 50
Исходные данные для проектирования ригеля. 50
Расчет ригеля по 1 группе предельных состояний. 52
Расчет прочности сечений, нормальных к продольной оси ригеля 53
Расчет прочности наклонных сечений на действие поперечной силы 55
Расчет полки ригеля (короткой консоли) 61
Расчет обрыва стержней в пролете ригеля 62
Расчет прочности кольцевого сечения 69
Расчет спирали 74
Расчет трещиностойкости кольцевого сечения сваи оболочки 75
Расчет и конструирование стыка ригеля со средней сваей оболочкой 76
Литература 78

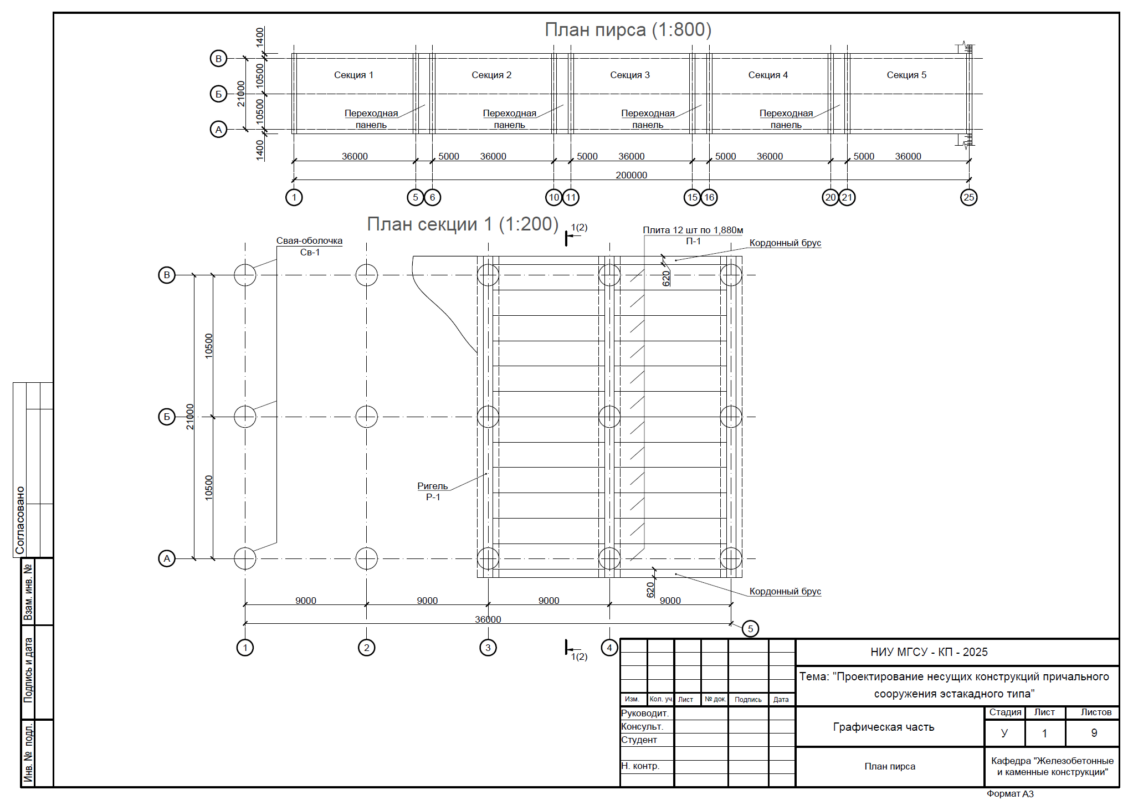

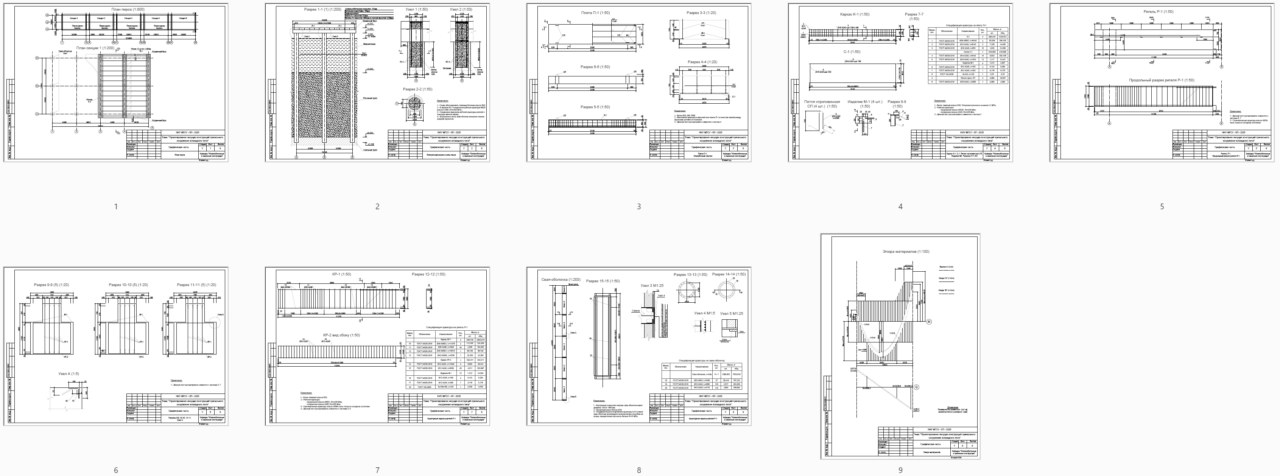

4. Перечень графического материала (с указанием обязательных материалов): компоновка пирса, армирование плиты, поперечная рама, армирование ригеля, армирование сваи-оболочки, спецификации.
