КОМПАС 3D 18

«Проектирование оснований и фундаментов»

Кубанский государственный технологический университет
Кафедра строительных конструкций
КУРСОВОЙ ПРОЕКТ по дисциплине «Основания и фундаменты»
на тему: «Проектирование оснований и фундаментов»
Краснодар 2019

Объект исследования: 5-этажный 64-квартирный жилой дом
Цели работы:
 анализ инженерно-геологических условий
 сбор нагрузок
 подбор ленточного и свайного фундаментов по заданному сечению.
Предмет исследования: основания и фундамент здания.
Основные конструкции и технико-экономические показатели: количе-ство этажей – 5, номер скважины – 7, нормативная глубина промерзания грунта – 1,6 м, нормативное значение снеговой нагрузки составляет 250 кг/м2, глубина подвала – 2,4 м.
Содержание
Введение
1 Анализ инженерно-геологических условий
2 Расчёт нагрузок на фундамент здания
3 Проектирование ленточного фундамента
3.1 Подбор размеров подошвы фундамента
3.2 Проверка на внецентренное сжатие
3.3 Определение группы по несущей способности
3.4 Определение конечной осадки ленточного фундамента мелкого заложения методом послойного суммирования
4 Проектирование свайного фундамента
4.1 Выбор типа и размеров свай
4.2 Выбор типа и глубины заложения ростверка
4.3 Определение несущей способности сваи по грунту
4.4 Размещение свай и уточнение размеров ростверка
4.5 Проверка свайного фундамента по I ГПС
4.6 Расчет свайного фундамента по II ГПС
4.7 Осадка свайного фундамента
Заключение
Список использованных источников

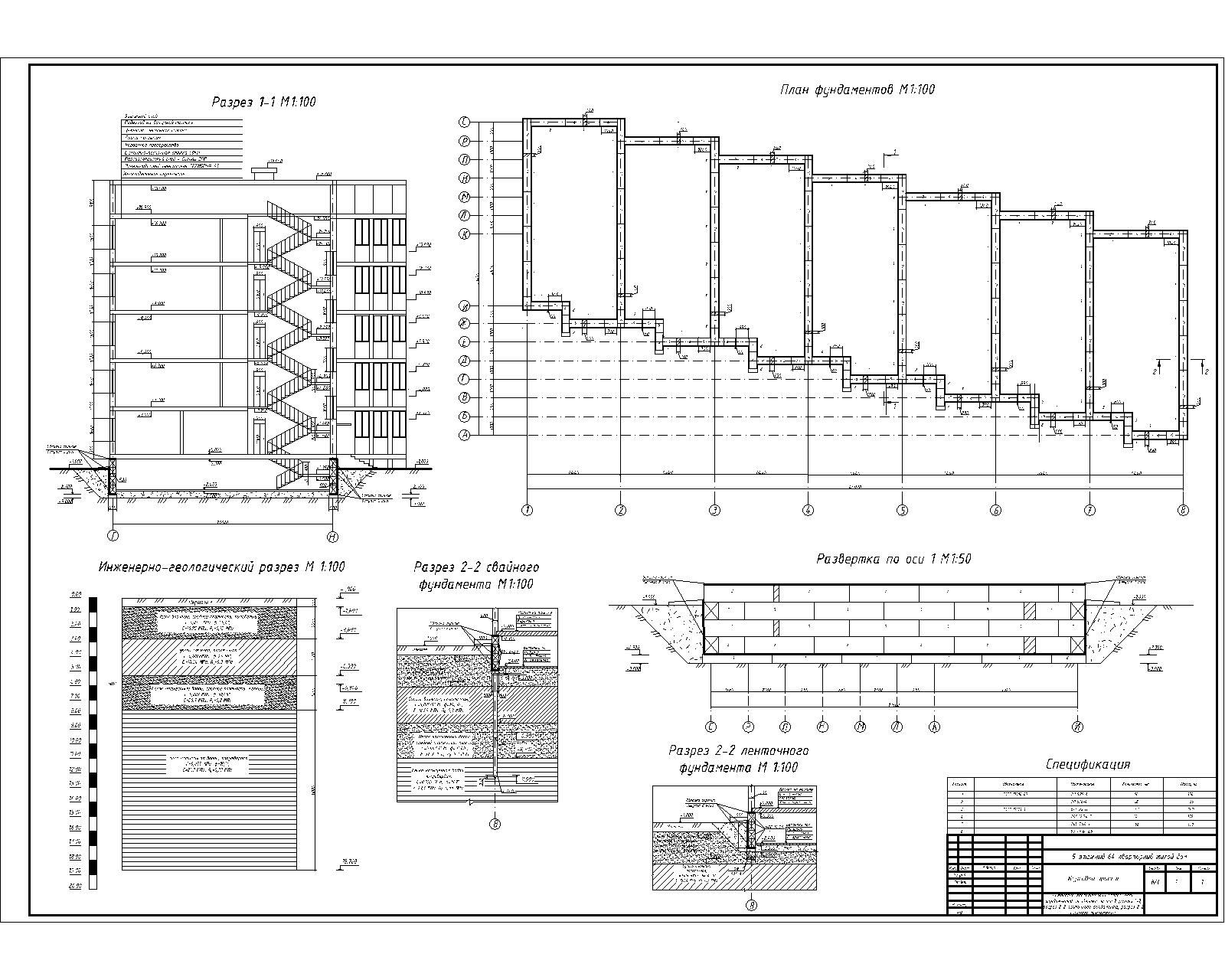

Состав: Инженерно-геологический разрез, план фундаментов, развертка по оси 1, разрез 1-1, разрез 2-2 ленточного фундамента, разрез 2-2 свайного фундамента. ПЗ Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / «Проектирование оснований и фундаментов»

Чертеж1.dwg
ПЗ.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
