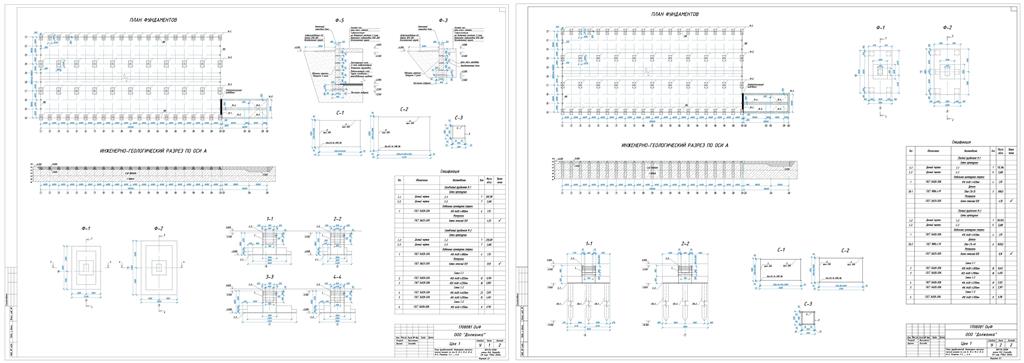

Проектирование столбчатых и свайных фундаментов под колонны цеха и административно-бытового корпуса

ЮРГПУ (НПИ) имени М.И.Платова, СУЗиС, ОиФ, Курсовая работа на тему: Расчет и проектирование столбчатых и свайных фундаментов

Содержание ПЗ:
1.Введение 4
2.Исходные данные для проектирования 6
3.Оценка инженерно-геологических условий строительства и привязка здания к местности 9
3.1. Характеристика площадки строительства 9
3.2. Характеристика грунтов площадки 9
3.3. Привязка здания к площадке строительства 11
4.Расчет оснований 12
4.1. Определение нагрузок на фундаменты 12
4.2. Расчет оснований по деформациям 15
5.Расчет осадки 18
6.Конструирование фундаментов 24
6.1. Расчет и проектирование свайного куста под центральную колонну цеха 29
6.2. Расчет и проектирование свайного куста под крайнюю колонну цеха 34
7.Технология производства работ по устройству фундаментов 38
7.1. Устройство котлована 38
7.2. Водопонижение 39
8.Список литературы 39
Исходные данные для проектирования:
Проектируемое здание находится в городе Краснодар.
Грунтами основания проектируемого сооружения служат суглинки, очень влажные, малоплотные. С глубины 4,0 м суглинки насыщены водой и являются водонасыщенным слоем. Суглинки подстилаются водонасыщенными глинами. Грунты пройдены до глубины 10,0 м. Грунтовые воды на глубине 4,0 м.
По результатам лабораторных исследований получены следующие физико-механические свойства грунтов:
1. Природная влажность W изменяется по глубине от 0,19 до 0,31.
2. По числу пластичности грунты до глубины 5,0 м классифицируются как суглинки и ниже - как глины. Суглинки до глубины 2,0 ÷ 2,5 м имеют полутвердую консистенцию и ниже туго-пластичную (〖 J〗_L=0,16÷0,48 ). Глины также имеют тугопластичную консистенцию.
3. Вследствие высокой пористости и влажности грунты показали большую сжимаемость.
4. Угол внутреннего трения φ_11 изменяется по глубине от 22º до 17º. Вследствие высокой влажности сцепление грунтов С_11 равно 2,5 ÷ 5,0 кПа.
Нагрузки на здание АБК:
Плотность стеновых блоков - 1200 кг/м^3;
Нагрузка от покрытия - 3000 Н/м^2;
Нагрузка от перекрытий - 4200 Н/м^2;
Временная нагрузка на перекрытие 2000 Н/м^2.
Нагрузки на колонны цеха и инженерно-геологический разрез даны в пояснительной записке.
Параметры цеха: L=120м, B=108м, H=9.6м.
Параметры АБК: L=30м, В=12м, H= 12м, 4 этажа.
