Конкурс асов 3D-моделирования 2020

2 этажный жилой дом с колоннами 250м2

2 этажный жилой дом, + подвал, кол.комнат - 6, Дом рассчитано на 5чел. или для небольшой семии, Площадь участка - 650.0 м² Площадь застройки - 250.0 м² , Высота до потолка 3,3 м.

Рабочий проект. Участок отведенный для строительства составляет-6.5 соток. Согласно инженерно-геологическим изысканиям: Сейсмичность участка-8 баллов, глубина промерзания почвы и грунтов - 0,7 м.
Проектируемый комплекс состоит из двухэтажного здания 1 этаже осевыми размерами 16.0х12,6. 2-этаж 11.0х12.6 . обш. высота здания -10,3м. За относительную отметку ±0.000 принята отметка чистого пола 1-го этажа, соответствующая абсолютной отметке на генплане.
Здание каркасное Ж/Б.Заполнение стен - из кирпича М75 на цементно песчаном растворе М25. Перекрытие и покрытие Ж/Б плиты.
Дверные блоки ,окна и витражи - алюминиевые, стеклопакеты с двойным остеклением индивидуального изготовления.
Наружная отделка здания : Цокольная часть здания отделана мрамором красно-коричневого цвета.
Устройство полов производить после прокладки инженерных коммуникаций электропроводок и сантехнических трубопроводов. Наполную керамическую плитку применять с рифленой поверхностью. Гидроизоляцию завести на стены на высоту 300 мм.
Кровля конверт, с организованным водостоком.
Вокруг здания устроить отмостку шириной 1,5 м из брусчатки по щебеночному основанию толщиной 150мм.
Фасад выделен архитектурными элементами. Фасад цокольной части отделан мрамором светло-бежевого цвета.

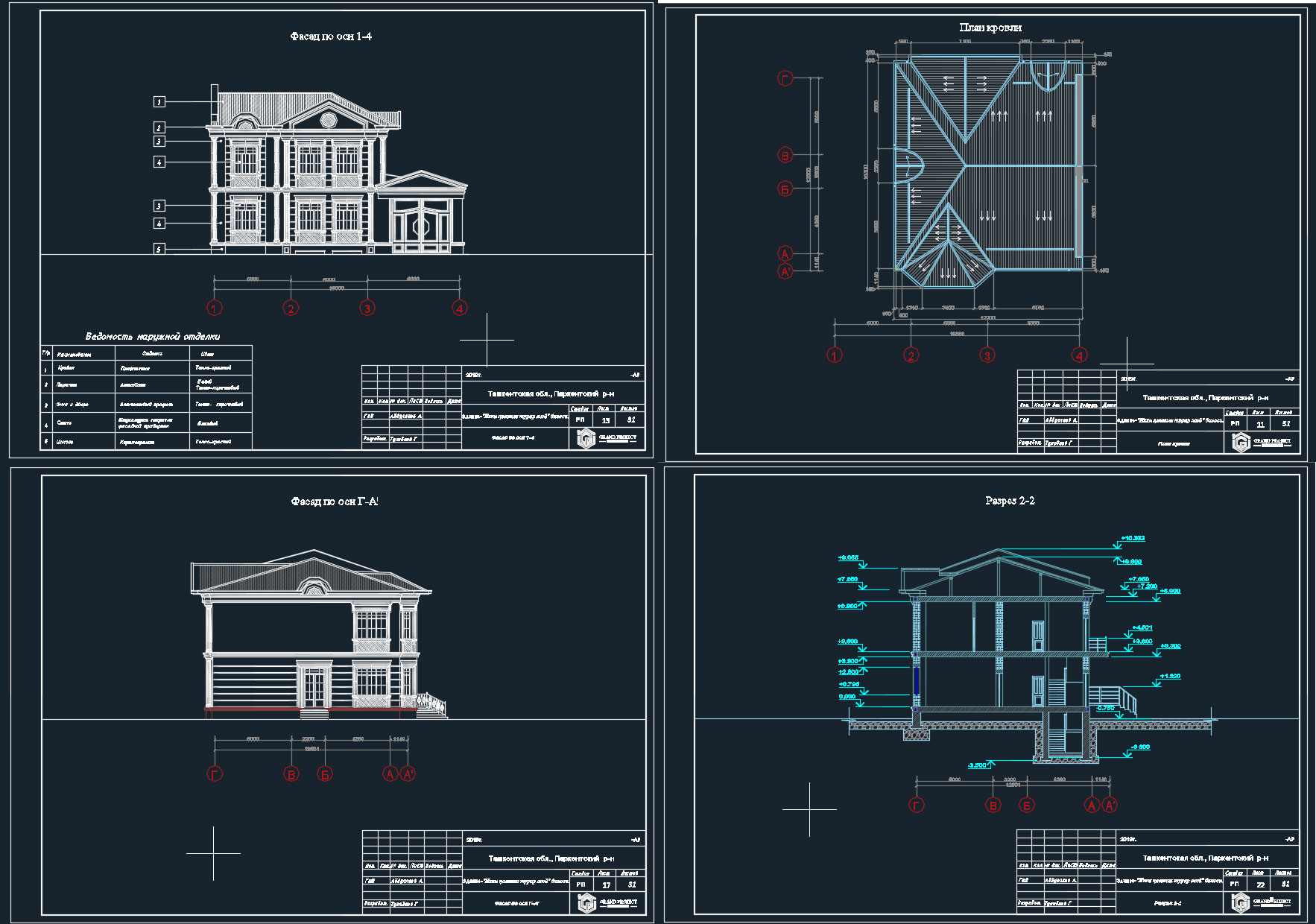

Состав: Ар часть см.листов -30, Визулизация картинками Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Проекты домов / 2 этажный жилой дом с колоннами 250м2

2 этажный дом для печати/
2 этажный дом для печати/Визуализация.pdf
2 этажный дом для печати/Проэкт 2х этажного жилого дома.dwg
