Конкурс асов 3D-моделирования

2-х этажный жилой дом

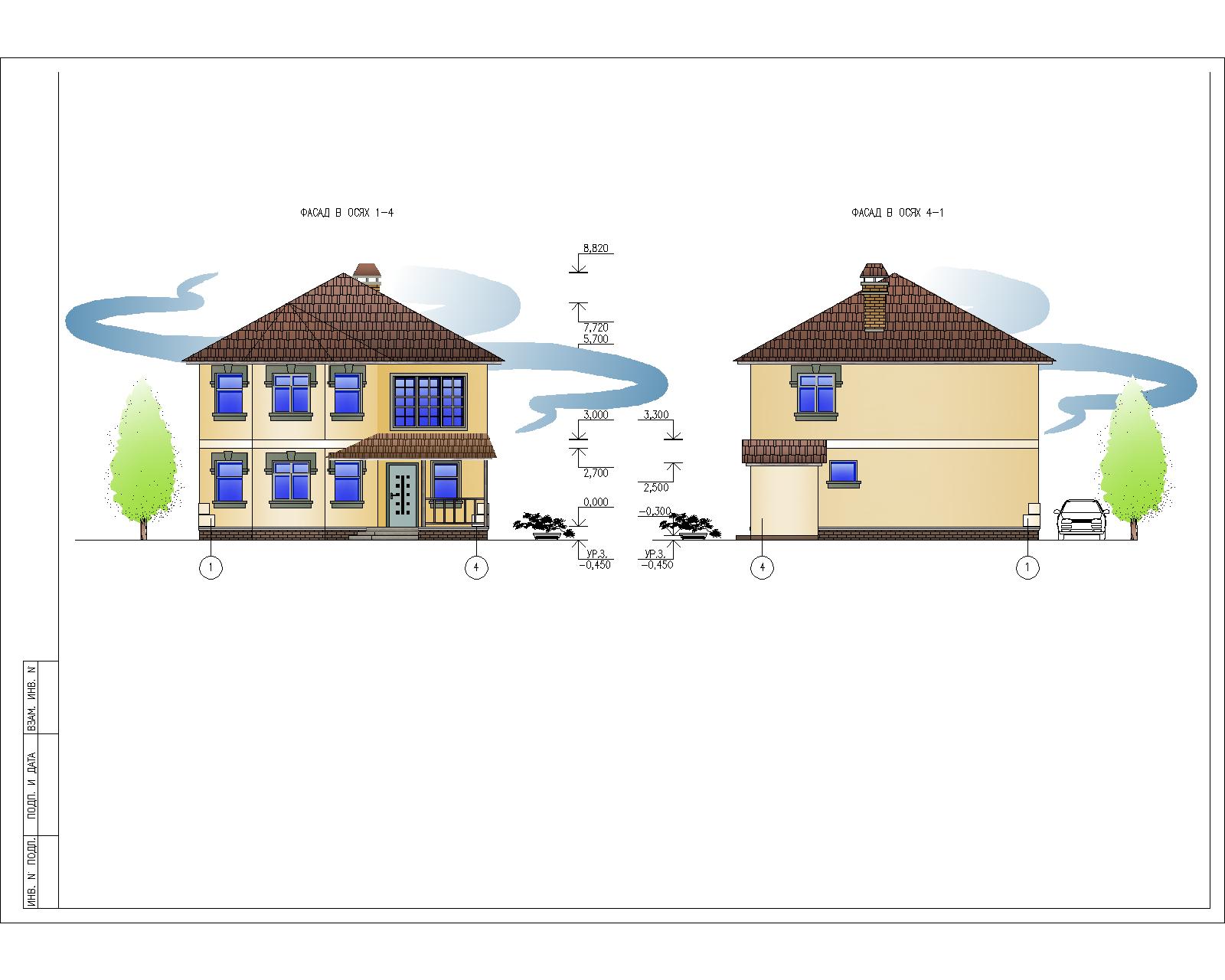

Проектируемое здание двухэтажное размерами в осях 9,10х11,20М.
За условную отметку 0.000 принят уровень чистого пола первого этажа. Высота этажей в частоте 2,70М.
Фундаменты - ленточные из сборных бетонных блоков с монолитной железобетонной вставкой под эркер. Основание - монолитное-железобетонное.
Перекрытие и покрытие этажей железобетонные пустотные плиты и монолитные железобетонные участки.
Стены многослойные по серии 2.130-8.1 18 по типу кладки "д-56" из силикатного полуторного кирпича на растворе м50, с утеплителем-пенополистерол 100КГ/М³ толщиной 50мм.
Кровля - вальмовая по деревянным стропилам. Утеплитель керамзит объёмным весом 600КГ/М3 ТОЛЩ.200 ММ.
Окна - металлопластиковые индивидуальные.
Двери - деревянные ГОСТ 24698-81, ГОСТ 6629-88.
Производство бетонных и железобетонных работ вести в соответствии со СНИП РК 5.03-37-2005.
Все фундаменты, соприкасающие с грунтом, выполнить на сульфатостойком портланд цементе с дополнительной обмазкой битумом со всех сторон. Фундаменты выполнять по утрамбованному ПГС толщиной 100 мм.
Сварные соединения монтажных деталей по ГОСТ 5264-80*.для сварки следует применять электроды типа Э42А для ручной дуговой сварки ГОСТ 9467-75*.при кладке стен и перегородок в откосы дверных и оконных проёмов заложить деревянные антисептированные пробки через 6 рядов по высоте, не менее 2-х с каждой стороны проёма.

Состав: полный проект Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / 2-х этажный жилой дом

КОТТЕДЖ 2х этажный окончательный вариант перекрытия 2го этажа деревянная.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
