9 этажный 36 квартирный жилой дом

Воронежский профессионально-педагогический колледж
Кафедра строительство и эксплуатация зданий и сооружений
Курсовой проект по дисциплине " Архитектура зданий, Проект производства работ "
На тему: " Жилой микрорайон в городе Воронеж "

В данном проекте разработан жилой дом в городе Воронеж. Произведены грунтовые работы для заложения фундамента, рассчитан календарный план и генплан.
Курсовой проект содержит 3 листа формата А1 графической части, 3 пояснительных записки (в сумме 50 листов)

Девятиэтажный жилой дом строится в городе Воронеж.
Имеет размеры:
Длина – 22200 мм
Ширина – 12600 мм
Высота этажа – 2.8 м
Дом состоит из 36 квартир, из которых:

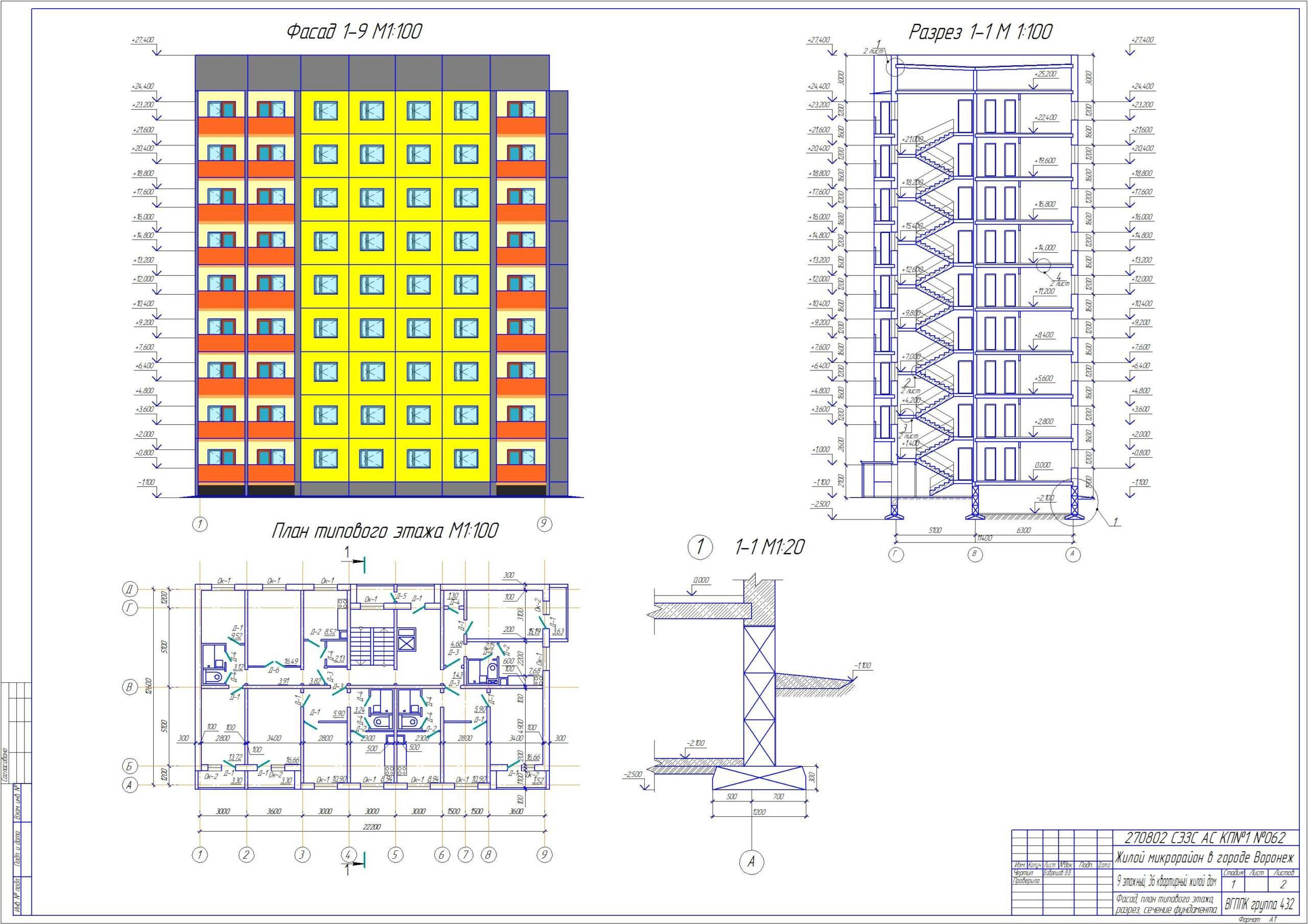

Состав: Фасад, план типового этажа, разрез, сечение фундамента, план фундамента, план перекрытия, план крыши, узлы 1-4, Календарный план, стройгенплан, гр. движения рабочих кадров, гр. поступления на объект строительных материалов, экспликация зданий и сооружений, условные обозначения Язык документа

Софт: КОМПАС-3D v 13

Файлы:

Каталог / Строительство / Проекты домов / 9 этажный 36 квартирный жилой дом

Первая работа орегинал.cdw
Пояснилка КП.docx
Пояснилка СГП.docx
пояснительная.doc
Второй лист(копия).cdw
Календарный план Рабочий.cdw
