2-этажный коттедж с мансардным этажом и террасой

0
136
1942
1
0

2-этажный коттедж с мансардным этажем и террасой.
Рабочие чертежи.
Раздел АР, КЖ (фундаменты, плита перекрытия).

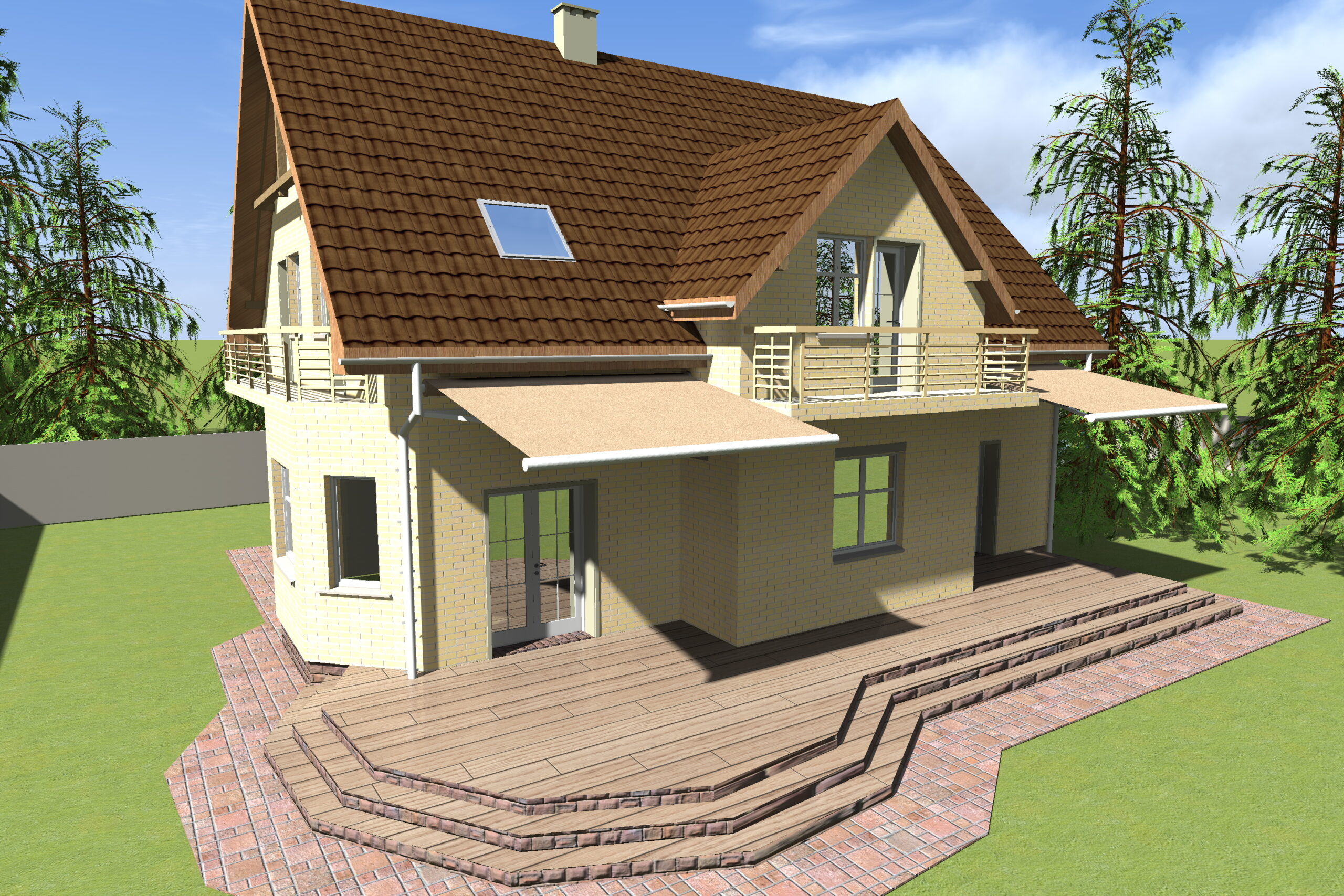

3D-визуализация (только картинки, модели в архиве нет).
Устройство лестницы

1. Исходные данные
1.1 Проект разработан для природно-климатических условий:
Расчетные параметры наружного воздуха для Киевской области:
- холодный период tн=-22 С.
- теплый период параметры «А» tн= 23,7 С; J= 53,6 кДж/кг.
- теплый период параметры «Б» tн= 28,7 С; J= 56,1 кДж/кг.
- расчетное значение веса снегового покрова (160 кг/кв.м).
- нормативное значение скоростного напора ветра (37,2 кг/кв.м).
1.2 Район строительства - ІІ В.
1.3 Уровень ответственности здания - II нормальный.
1.4 Степень огнестойкости здания - III.
1.5 Полезная нормативная нагрузка на перекрытие - 200 кг/м.
1.6 За относительную отметку 0.000 принять уровень чистого пола 1-го этажа.
2. Объёмно-планировочные решения.
2.1 Дом запроектирован двухэтажным с мансардным вторым этажем.
Предусмотрена котельная, небольшой холл. В холле предусмотрена лестница для подъема на второй этаж. Из холла также имеется проход в комнату отдыха. Центральный вход с небольшим навесом через небольшой тамбур в холл первого этажа. Из холла направо имеется вход на кухню, в левой же части вход в душевою, а также спальню.
На втором этаже дома расположены четыре спальни и ванная комната, и холл, в который можно попасть по внутренней лестнице.
Первый и второй этажи разделены перегородкой с дверью для уменьшения распространения шума с первого на второй этаж.



Дата
25.07.2016
Язык
Русский
Состав
Рабочий проект (АР)
Софт
AutoCAD 2011 Как открыть?
Содержимое архива
  • Чертежи Глядин К.04-12-АР (КЖ)
    • 3D визуализация
      • СВ.jpg
      • Подконструкция крыши.jpg
      • СЗ.jpg
      • ЮЗ.jpg
      • Фасад главный вход.jpg
      • Лестница общий вид.pdf
      • ЮВ.jpg
    • Чертежи AutoCAD
      • Лестница.dwg
      • К.04-12 Рабочий проект (Глядин).dwg
    • Расчет плиты в LiraSoft
      • Charge1.jpg
      • Charge1(9).jpg
      • 1_1.plt
      • Charge1(8).jpg
      • Charge1(6).jpg
      • Charge1(2).jpg
      • Charge1(4).jpg
      • Charge1(5).jpg
      • Лира плита Глядин.~lir
      • Лира плита Глядин.lir
      • Charge1(7).jpg
      • Charge1(3).jpg
      • 1.jpg
    • К.04-12-АР
      • 11. Разрез 1-1, узел по стене л.9.pdf
      • 17. Терраса л.15.pdf
      • 22. Лестница, 3D-виды конструкции л.20.pdf
      • 24. Схема расположения бетонных перемычек над дверными и оконными проймами. л.22.pdf
      • 14. План фундаментов на отм. -1,550 л. 12.pdf
      • 20. Общий вид стропильной системы, Вид в осях Г-А, 1-4. л. 18.pdf
      • 30. Преспективный вид. Северо-Восточная сторона.. л.28.pdf
      • 15. Армирование фундаментов. Разрезы, спецификация материалов. л.13.pdf
      • 8. Кладочный план 1-го этажа на отм. 0,000. Экспликация помещений л.6.pdf
      • 9. Кладочный план 2-го этажа на отм. +3,250. Экспликация помещений л.7.pdf
      • 29. Преспективный вид. Северо-Западная сторона. л.27.pdf
      • plot.log
      • 6. Фасад в осях 1-4 л.4.pdf
      • 23. Лестница, разрезы А-А, Б-Б, Узел 1. л.21.pdf
      • 31. План застройки л.1.pdf
      • 2. Пояснительная записка.pdf
      • 1. Титульный лист АР.pdf
      • 25. Схема расположения бетонных перемычек над дверными и оконными проймами. л.23.pdf
      • 10. План кровли л.8.pdf
      • 19. Разрезы 4-4, 5-5. Спецификация стропильной кровли. л. 17.pdf
      • 21. Устройство ступеней главного входа л.19.pdf
      • 16. Детальный узел эркера. л.14.pdf
      • 12. Разрез 2-2. л.10.pdf
      • 13. Разрез по стене л.11.pdf
      • 5. Фасад в осях А-Г л.3.pdf
      • 4. Фасад в осях 4-1 л.2.pdf
      • 27. Преспективный вид. Юго-Восточная сторона. л.25.pdf
      • 28. Преспективный вид. Юго-Западная сторона. л.26.pdf
      • 7. Фасад в осях Г-А д.5.pdf
      • 26. Преспективный вид. Главный вход. л.24.pdf
      • 3. Общие данные л.1.pdf
      • 18. План стропильной системы. Узел 1. л. 16.pdf
    • Файлы для работы
      • Чертежи AutoCAD
        • Лестница.dwg
        • К.04-12 Рабочий проект (Глядин).dwg
      • Расчет плиты в LiraSoft
        • Charge1.jpg
        • Charge1(9).jpg
        • 1_1.plt
        • Charge1(8).jpg
        • Charge1(6).jpg
        • Charge1(2).jpg
        • Charge1(4).jpg
        • Charge1(5).jpg
        • Лира плита Глядин.~lir
        • Лира плита Глядин.lir
        • Charge1(7).jpg
        • Charge1(3).jpg
        • 1.jpg
    • К.04-12-КЖ (Плита перекрытия)
      • 9. Плита перекрытия над 1 этажем. Армирование верхней зоны. 2 ряд ар-ры. л. 8.pdf
      • 7. Плита перекрытия над 1 этажем. Поперечное армирование. л.6.pdf
      • 4. Схема плиты перекрытия над 1 этажем на отм. +3,000 (низ.) Опалубочный чертеж. л.3.pdf
      • 8. Плита перекрытия над 1 этажем. Армирование верхней зоны. 1 ряд ар-ры. л. 7.pdf
      • 3. Результаты расчета. Напряжения и моменты в плите перекрытия л.2.pdf
      • 6. Плита перекрытия над 1 этажем. Армирование нижней зоны. 2 ряд ар-ры. л.5.pdf
      • 1. Титульный лист.pdf
      • 2. Общие данные л.1.pdf
      • 5. Плита перекрытия над 1 этажем. Армирование нижней зоны. 1 ряд ар-ры. л.4.pdf
    • Фасады с тенями
      • 4.jpg
      • 3.jpg
      • Вид сверху.jpg
      • 2.jpg
      • 1.jpg
