ТвГТУ Кафедра конструкций и сооружений

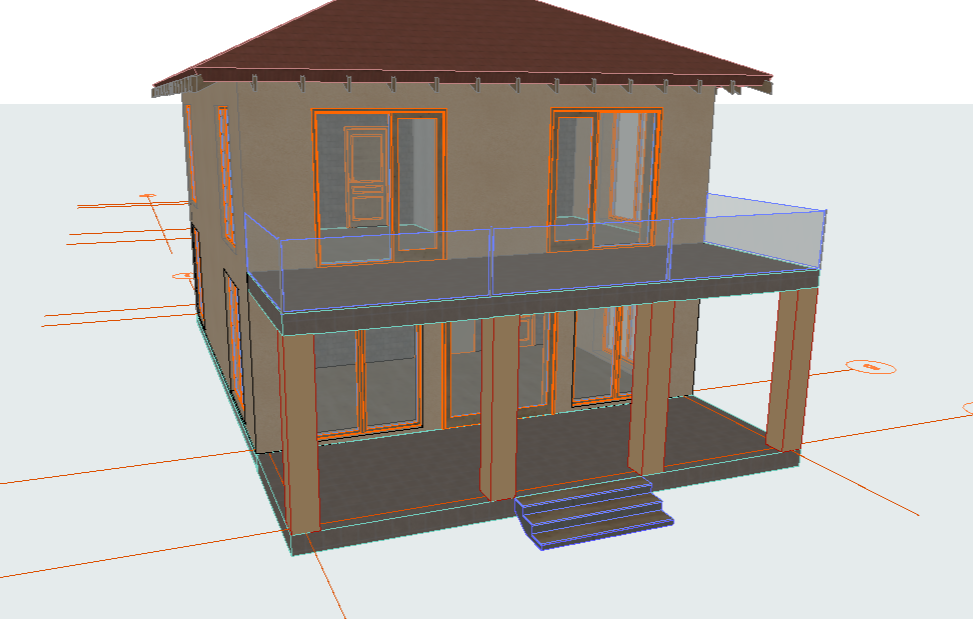

2-х этажный дом из газобетона с терассой
2024
Здание – двухэтажное с чердаком размером в плане в осях 14.96 х 8,71 м, имеет один парадный вход. Высота этажа 3 м общая высота здания – 8,45 м. За относительную отметку 0,000 принят уровень чистого пола первого этажа дома.
Водоотвод наружный организованный. Вентиляция естественная, приток через клапаны в оконных блоках и форточки, вытяжка через вентканалы.
Данный коттедж рассчитан на проживание в нем семьи состоящей из 3 – 5 человек. Здание имеет 2 уровня. На первом этаже расположены помещения для приготовления и приема пищи, а также вспомогательные и подсобные помещения. Жилые комнаты расположены на втором этаже. На каждом этаже имеется санузел, при этом санузел первого этажа оборудован ванной, унитазом, раковиной . В санузле второго этажа находятся ванная и унитаз и раковина.
Крыша вальмовая с покрытием – металлочерепица и организованным водостоком.
1 Город строительства – Тверь
2 Район строительства I-В
3 Самый холодный месяц в году – январь со средней месячной температурой воздуха
-10,2ºС.
4 Вес снегового покрова на 1 м2 для III района – 1,5 кПа
5 Скоростной напор ветра для I района – 0,27 кПа
6 Глубина промерзания грунтов – 1,5 м
7 Грунт – глинистый
Позиция Наименование помещения Площадь, м2
1 Кухня-гостинная 31,6
2 Кладовая 3,4
3 Санузел 4,6
4 Холл 7,3
5 Котельная 5,7
6 Прихожая 4,9
7 Спальня 9,5
8 Терраса 25,6
9 Крыльцо 5,2
10 Терраса 26,1
11 Спальная 15,6
12 Спальная 15,6
13 Холл 10,2
14 Санузел 6,9
15 Постирочная 5,3
Введение 6
1 Общее описание 7
1.1 Характеристика района строительства 7
1.2 Благоустройство 7
1.3 Общие указания по вертикальной планировке участка 8
2 Архитектурные и объемно-планировочные решения 9
2.1 Архитектурные решения 9
2.2 Наружная и внутренняя отделка 9
2.3 Объемно-планировочные решения 10
2.4 Экспликация помещений 10
2.5 Технико-экономические показатели 11
3 Конструктивные решения 12
4 Инженерное оборудование 15
5 Экология строительства 16
Заключение 17
Список используемых источников 18
Ведомость чертежей 19
Лист замечаний 19
