Конкурс асов 3D-моделирования

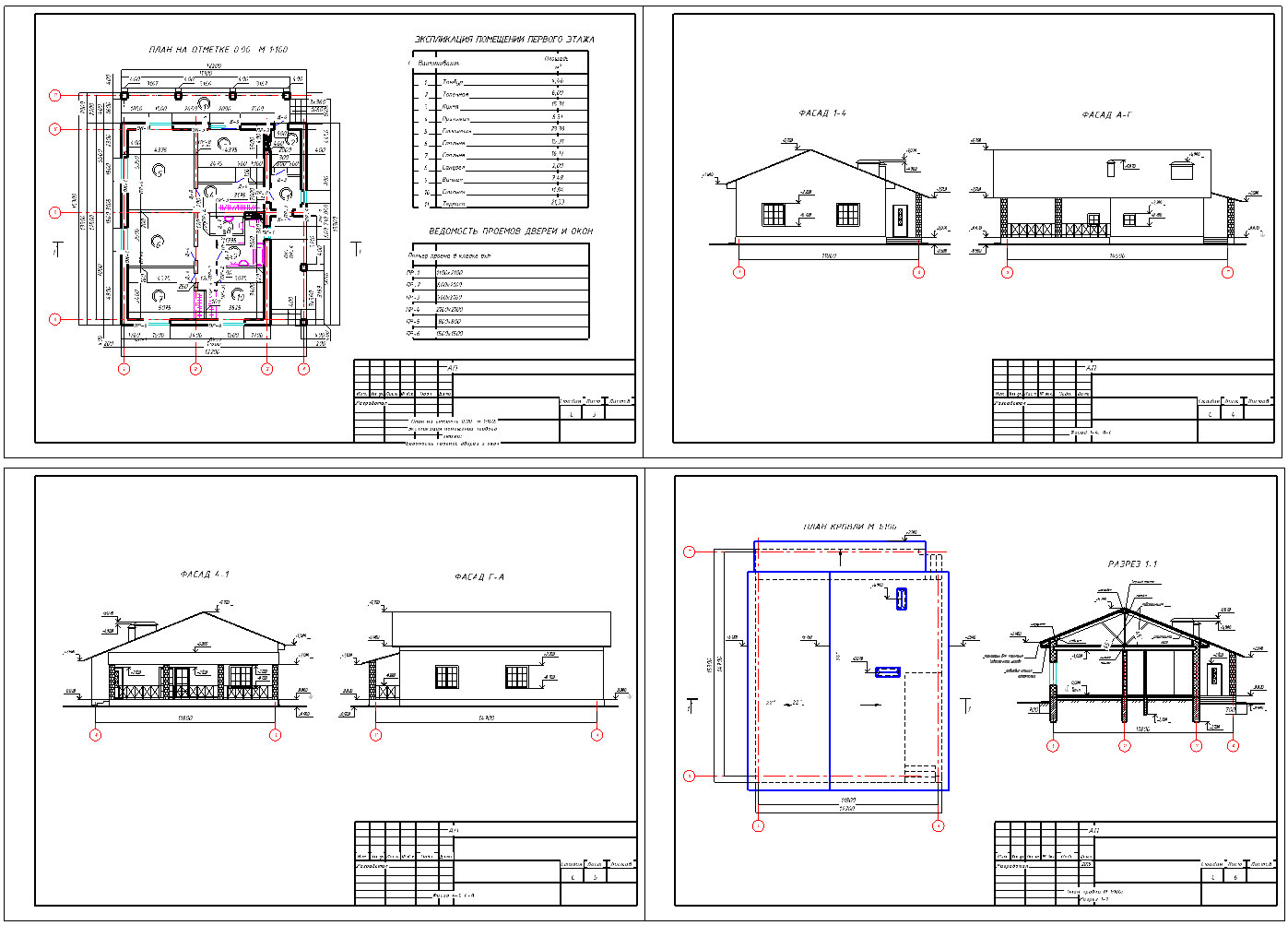

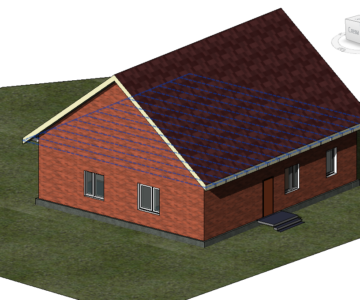

Одноэтажный жилой дом с террасой 5,30 х 12,20

ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ.
Запроектирован одноэтажный жилой дом со скатной кровлей с размерами в плане 15,30 х 12,20м. Проектом в жилом доме предусматриваются помещения: тамбур, топочная, прихожая, кухня, гостиная, три спальни, санузел, терасса.
Наружная отделка: штукатурка с покраской - основные стены, цоколь.

ОБЩИЕ УКАЗАНИЯ
Климатический район строительства-II.
Расчетная температура наружного воздуха - минус 22 С
Нормативная снеговая нагрузка - 120кгс/м²
Скоростной напор ветра - 23кгс/м²
Степень огнестойкости здания - V
Класс по функциональной пожарной опастности - Ф1.4
Уровень ответственности - III

Общая площадь - 131,54 м²
Жилая площадь - 66,71 м²
Площадь застройки - 186,66 м²
Строительный объем - 557,70 м³

Состав: АР Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Одноэтажный жилой дом с террасой 5,30 х 12,20

дом_.dwg
