Чертеж фаршемешалки

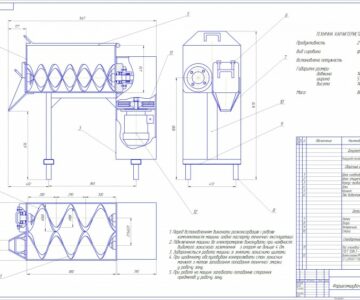

Представлен чертеж фарше мешалки, вида общего, деталировки её, сборочные чертежи + пояснительная записка со спецификациями

Состав: Вид общий(ВО), Спецификация, Сборочные чертежи(СБ), Деталировка Язык документа

Софт: Компас v13

Каталог / Промышленность / МАПП / Измельчение / Чертеж фаршемешалки

Просмотр файлов
Сборочный 2.cdw
Установочная шайба.cdw
Введение.docx
Балансировочная шайба.cdw

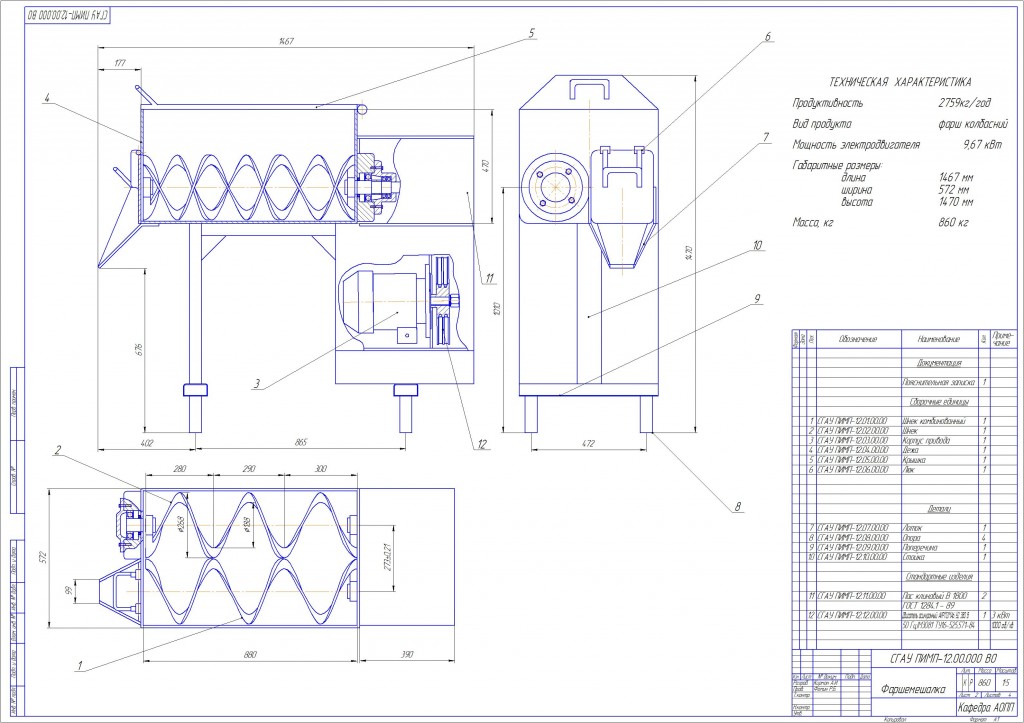

Вид общий.cdw
Гайка.cdw

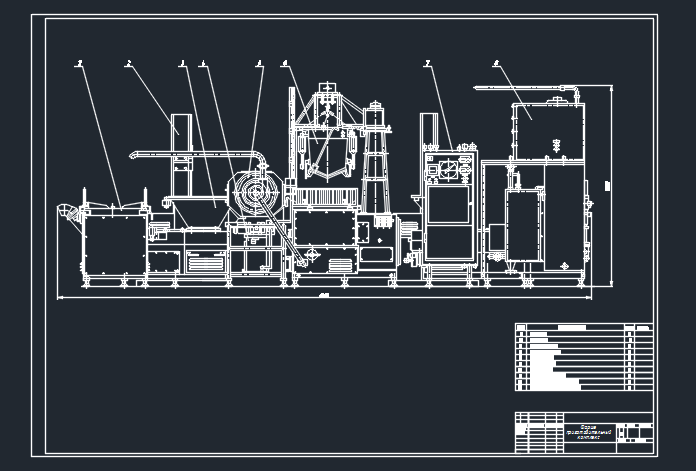

План цеха.cdw
Прижимной винт.cdw
Сборочный 1.cdw
